В большинстве легковых автомобилей установлены 12-вольтовые свинцово-кислотные аккумуляторы. Их номинальное напряжение — 12 В, однако полностью заряженный и исправный аккумулятор в состоянии покоя показывает более высокие значения. Этот показатель зависит от химического состава, конструкции, температуры окружающей среды и времени, прошедшего после последней зарядки или эксплуатации.
Правильное понимание этих цифр позволяет водителям своевременно выявить проблемы с батареей, избежать неожиданного разряда зимой и продлить срок её службы до 5–7 лет при правильном уходе. Напряжение — это не единственный критерий состояния аккумулятора, но самый простой и доступный способ самостоятельной проверки с помощью обычного мультиметра.
Напряжение заряженных автомобильных аккумуляторов
Свинцово-кислотный аккумулятор состоит из шести последовательно соединённых элементов. В полностью заряженном состоянии каждый элемент выдаёт примерно 2,1 В. Суммарное напряжение шести элементов составляет 12,6 В. Именно этот уровень считается эталонным для исправной батареи, находящейся в состоянии покоя при температуре около 25 °C.
Полностью заряженный и исправный 12-вольтовый аккумулятор в состоянии покоя показывает напряжение 12,6–12,7 В.
Приведённая ниже таблица показывает зависимость напряжения на клеммах от уровня заряда (SoC). Данные приведены для батареи, которая находилась в покое не менее 6–8 часов после остановки двигателя или завершения зарядки.
| Напряжение на клеммах, В | Уровень заряда, % | Рекомендации по эксплуатации |
|---|---|---|
| 12,7 | 100 | Аккумулятор полностью заряжен |
| 12,5 | 90 | Хорошее рабочее состояние |
| 12,3 | 70 | Рекомендуется профилактическая подзарядка |
| 12,1 | 50 | Требуется срочная зарядка |
| 11,9 | 30 | Состояние глубокого разряда (опасно для пластин) |
| 11,6 и ниже | 0 | Батарея полностью разряжена |
Данные таблицы основаны на рекомендациях сервисных центров VIDI и MaxVal.
У аккумуляторов AGM и гелевых показатели полного заряда обычно на 0,1–0,3 В выше, чем у обычных обслуживаемых батарей. Это связано с иной конструкцией сепараторов и электролита.
Почему напряжение не всегда точно отражает реальный заряд
Напряжение на клеммах — это лишь ориентировочный индикатор. После недавней зарядки или продолжительной работы двигателя на поверхности пластин образуется «поверхностный заряд», из-за которого мультиметр может показывать завышенные значения в течение первых 30–60 минут. Именно поэтому специалисты рекомендуют измерять напряжение только после 6–8 часов покоя.
Температура существенно влияет на показатели. При снижении температуры до –18 °C напряжение покоя для того же уровня заряда может быть на 0,6–1 В ниже, а доступная ёмкость уменьшается до 40 %. В жару, наоборот, химические процессы ускоряются, но ускоряется и старение: испарение воды из электролита и коррозия решёток пластин.
Возраст аккумулятора и сульфатация пластин также искажают картину. Старая батарея может показывать 12,6 В, но при этом обладать значительно меньшей ёмкостью и пусковым током. В таких случаях более точную диагностику даёт нагрузочная вилка или тестер проводимости.

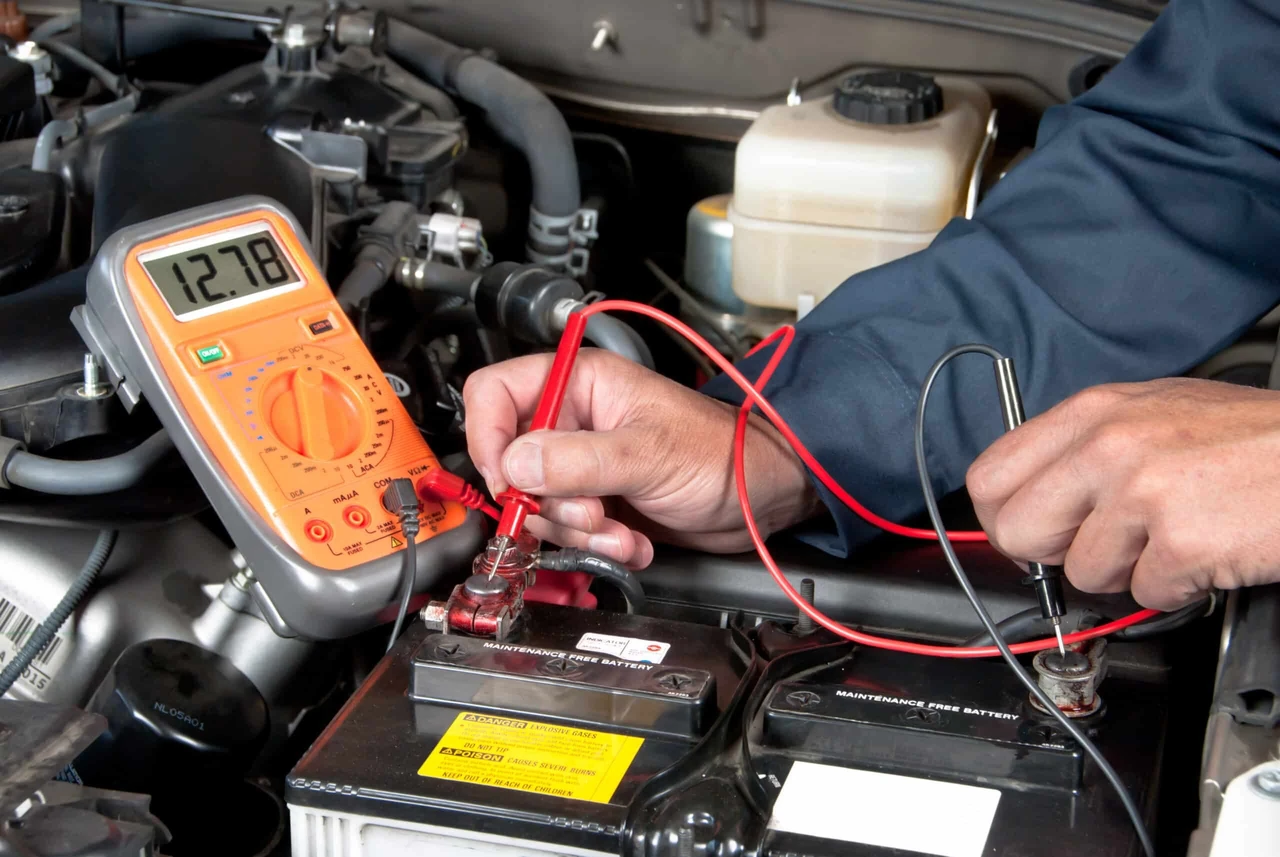

Как правильно измерить напряжение аккумулятора
Для точного результата соблюдайте простую последовательность действий.
- Выключите зажигание и всех потребителей (фары, магнитолу, обогрев).
- Подождите минимум 6–8 часов (идеально — ночь).
- Подготовьте цифровой мультиметр, установите диапазон DCV 20 В.
- Подключите красный щуп к плюсовой клемме, чёрный — к минусовой.
- Зафиксируйте показания. Если температура ниже +10 °C, учтите, что реальное значение может быть немного ниже.
При работающем двигателе напряжение на клеммах должно составлять 13,8–14,5 В. Это говорит об исправной работе генератора и регулятора напряжения. Значение ниже 13,5 В указывает на риск хронического недозаряда, особенно зимой. Значение выше 14,8 В может привести к перезаряду и кипению электролита.
Особенности литий-ионных аккумуляторов
В смартфонах, ноутбуках, электроинструментах и электромобилях используют литий-ионные элементы. Номинальное напряжение одного элемента составляет 3,6–3,7 В, а максимальное безопасное напряжение полного заряда — 4,2 В (для большинства химий NMC, NCA).
У литий-ионных элементов максимальное безопасное напряжение полного заряда составляет 4,2 В на элемент; превышение этого значения категорически опасно.
В отличие от свинцово-кислотных батарей, вольт-амперная характеристика литий-ионных элементов имеет плоский участок в среднем диапазоне заряда. Поэтому по напряжению сложно точно определить уровень заряда между 20 % и 80 %. Все современные устройства оснащены системой управления батареей (BMS), которая защищает элементы от перезаряда, глубокого разряда и перегрева.
Для 12-вольтовых LiFePO4-пакетов (четыре элемента), которые применяются в солнечных системах и некоторых автомобилях, напряжение полного заряда составляет 13,6–14,6 В в зависимости от настроек BMS. Эти батареи отличаются высокой циклической стойкостью и лучше переносят глубокие разряды по сравнению со свинцово-кислотными аналогами.
Бытовые батарейки и другие типы аккумуляторов
Обычные щелочные (алкалиновые) батарейки формата AA и AAA имеют номинальное напряжение 1,5 В. Новая батарейка показывает 1,5–1,6 В, а в конце ресурса — около 1,0 В.
Перезаряжаемые NiMH-аккумуляторы имеют номинал 1,2 В, а в полностью заряженном состоянии — 1,4–1,5 В. Их напряжение быстро падает в начале разряда, поэтому для точной оценки заряда нужны специальные зарядные устройства с анализом.
Для мотоциклов и старой техники иногда используют 6-вольтовые аккумуляторы. Полностью заряженный 6-вольтовый аккумулятор показывает 6,3–6,4 В в состоянии покоя.
Сравнение основных типов аккумуляторов
| Тип аккумулятора | Номинальное напряжение | Напряжение полного заряда (покой) | Особенности |
|---|---|---|---|
| Свинцово-кислотный 12 В (автомобильный) | 12 В | 12,6–12,7 В | Хорошо коррелирует с уровнем заряда, чувствителен к глубокому разряду |
| AGM / гелевый 12 В | 12 В | 12,8–13,0 В | Повышенная стойкость к вибрациям и глубоким разрядам |
| Литий-ионный элемент (18650, телефон) | 3,6–3,7 В | 4,2 В | Плоская кривая заряда, требует BMS |
| LiFePO4 (12 В пак) | 12,8 В | 13,6–14,6 В | Высокая цикличность, безопаснее |
Практические рекомендации по эксплуатации
Регулярно проверяйте напряжение аккумулятора мультиметром, особенно перед зимним сезоном. Если показатель ниже 12,4 В — подзарядите батарею стационарным зарядным устройством током 10 % от номинальной ёмкости (например, 6 А для аккумулятора 60 А·ч).
Избегайте глубоких разрядов ниже 11,9 В — это запускает процесс сульфатации, который необратимо снижает ёмкость. Во время зарядки контролируйте температуру батареи и не допускайте кипения электролита. В гаражных условиях обеспечьте хорошую вентиляцию — во время зарядки выделяется взрывоопасная смесь водорода и кислорода.
Для современных автомобилей с системой «старт-стоп» целесообразно выбирать AGM-аккумуляторы — они лучше переносят частые циклы заряда-разряда и обладают повышенной стойкостью к сульфатации.
Соблюдение этих правил позволяет поддерживать аккумулятор в оптимальном состоянии в течение всего срока службы и избегать неожиданных проблем на дороге.
