Клапан вентиляции картерных газов — ключевой элемент закрытой системы вентиляции картера в современных двигателях внутреннего сгорания. Он регулирует отведение газов, образующихся в картере, и направляет их во впускной коллектор для дожигания. Этот процесс поддерживает оптимальное давление в картере, предотвращает утечки масла через уплотнения и снижает вредные выбросы в атмосферу.
Во время работы двигателя часть продуктов сгорания просачивается через зазоры между поршневыми кольцами и стенками цилиндров. Эти картерные газы содержат углеводороды, влагу, кислоты и пары масла. Без контролируемого отведения давление в картере растёт, масло разжижается, а детали подвергаются ускоренной коррозии и износу. Система принудительной вентиляции решает эти проблемы, одновременно уменьшая вклад картерных выбросов в общий объём загрязняющих веществ.
В двигателях с турбонаддувом и непосредственным впрыском нагрузка на систему вентиляции возрастает из-за более высокого давления и большего количества масляного тумана. Правильная работа клапана напрямую влияет на ресурс двигателя, расход масла и способность автомобиля пройти технический осмотр с проверкой выбросов загрязняющих веществ.
Роль системы вентиляции картера в работе двигателя
Картерные газы образуются постоянно — даже в исправном двигателе. Нормальный объём продувочных газов зависит от износа поршневых колец, состояния цилиндров и режима эксплуатации. С увеличением пробега количество газов, просачивающихся в картер, растёт. Без вентиляции этот процесс приводит к повышению давления, которое выталкивает масло через сальники коленчатого и распределительного валов, прокладки и маслозаливную горловину.
Кроме давления, картерные газы переносят влагу и агрессивные соединения. Влага конденсируется на холодных стенках, а кислоты ускоряют окисление масла. Результат — ускоренное образование отложений, снижение защитных свойств смазки и сокращение интервала её замены. Система вентиляции картера удаляет эти загрязнители, поддерживая качество масла дольше и уменьшая риск коррозии внутренних поверхностей.
Закрытая конструкция современных систем также соответствует требованиям экологических норм. Картерные газы не выбрасываются в атмосферу, а дожигаются в цилиндрах. По оценкам, без такой рециркуляции углеводороды из картера могли бы составлять до 3 % общего объёма выбросов двигателя.
Принцип работы клапана вентиляции картерных газов

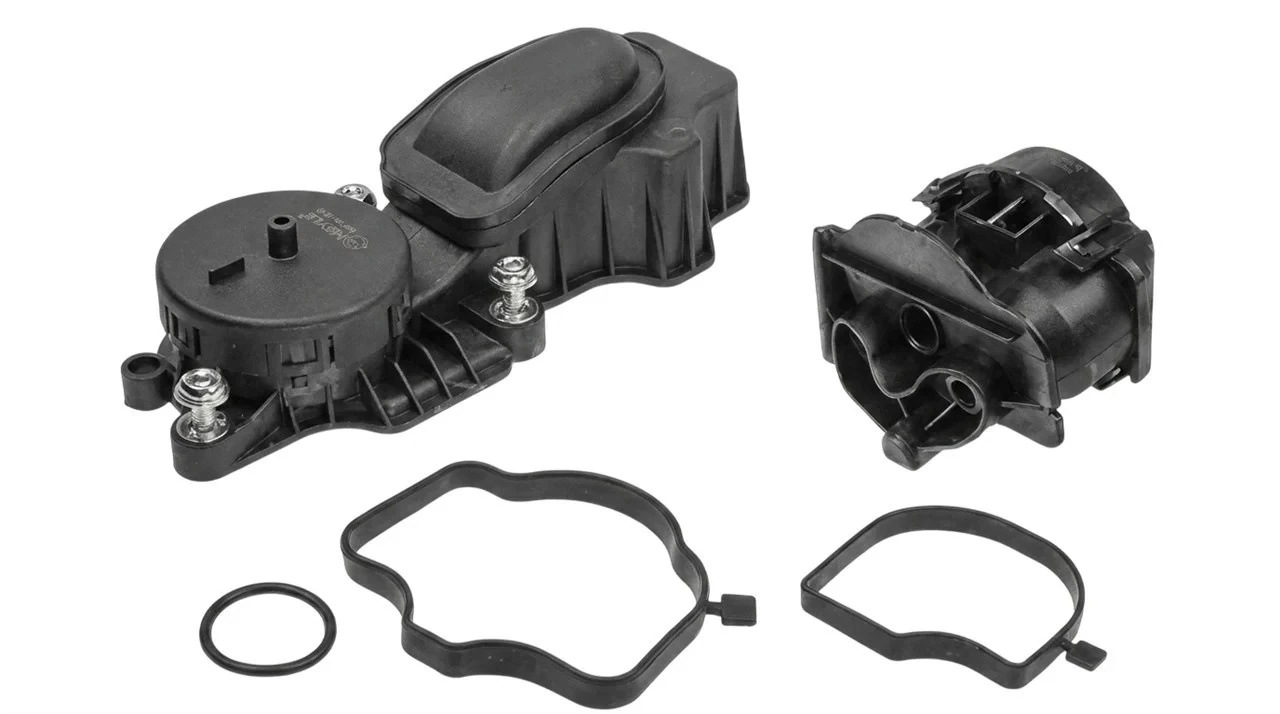

Клапан вентиляции картерных газов работает пассивно, без внешнего питания. Основные элементы — корпус, мембрана, возвратная пружина и шток. Мембрана реагирует на разницу давления между картером и впускным коллектором. Когда давление в картере превышает атмосферное примерно на 0,01–0,05 МПа, мембрана прогибается, шток перемещается и открывает канал для выхода газов во впускную систему.
Поддержание давления в картере на уровне, близком к атмосферному или с лёгким разрежением, предотвращает как утечки масла, так и чрезмерное поступление воздуха во впуск, которое нарушает состав топливовоздушной смеси.
На холостом ходу и при низких нагрузках во впускном коллекторе создаётся значительное разрежение. Клапан частично закрывается, ограничивая поток газов, чтобы не обеднять смесь и не вызывать нестабильную работу двигателя. При увеличении нагрузки разрежение уменьшается, клапан открывается шире, пропуская больший объём газов. Такая модуляция обеспечивает баланс между вентиляцией и стабильностью работы двигателя.
Перед клапаном обычно устанавливают маслоотделитель — лабиринтный или центробежный. Он замедляет поток газов или использует центробежную силу, чтобы капли масла осели на стенках и стекли обратно в поддон. Это уменьшает попадание масла во впускной тракт и образование нагара на клапанах, особенно актуально для двигателей с непосредственным впрыском.
Согласно украинской Википедии, современные двигатели используют именно закрытые системы принудительной вентиляции картера, где свежий воздух поступает через специальный патрубок или воздушный фильтр, проходит через картер и выводится через клапан во впускной коллектор.
Влияние на экологию и технический осмотр
Система вентиляции картера входит в комплекс мер по снижению выбросов. Она уменьшает выбросы углеводородов, которые в ином случае попадали бы в окружающую среду через открытый сапун. В контексте Украины это важно при прохождении технического осмотра транспортных средств, где проверяют содержание загрязняющих веществ в отработавших газах и состояние систем вентиляции картера.
Неисправный клапан может стать причиной превышения норм выбросов и, как следствие, отказа в выдаче протокола проверки. Кроме того, избыточное давление в картере ускоряет износ турбокомпрессора в наддувных двигателях из-за возможного попадания масла в патрубки наддува.
Признаки неисправности клапана вентиляции картерных газов
Неисправность клапана проявляется по-разному в зависимости от того, заклинил он в открытом, закрытом положении или забился отложениями. Наиболее частые симптомы связаны с нарушением давления в картере и изменением состава смеси.
| Признак | Вероятная причина | Последствие для двигателя |
|---|---|---|
| Плавающие обороты, вибрация на холостом ходу | Заклинивание в открытом положении | Обеднение смеси, пропуски зажигания, повышенный расход топлива |
| Утечки масла через сальники и прокладки | Закрытый или забитый клапан | Избыточное давление в картере, повреждение уплотнений |
| Повышенный расход масла, синий дым из выхлопа | Чрезмерное поступление газов или утечка во впуск | Масло попадает в камеры сгорания, ускоренное сгорание |
| Шипение или свист в районе крышки клапанов | Негерметичность или повреждение мембраны | Подсос воздуха, нестабильная работа |
| Нагар и шлам в двигателе, ухудшение качества масла | Недостаточная вентиляция | Ускоренное окисление масла, коррозия деталей |
Эти симптомы часто пересекаются с другими неисправностями — от датчиков расхода воздуха до проблем с турбиной. Поэтому точная диагностика требует комплексного подхода. Согласно материалам gepard.org.ua, во многих случаях первым шагом становится визуальный осмотр и проверка проходимости клапана.
Диагностика и обслуживание
Самостоятельная проверка начинается с визуального осмотра. Снимите клапан (или весь узел, если он интегрирован в крышку клапанов) и проверьте наличие масляного нагара, трещин мембраны или заклинивания штока. Простой тест на проходимость: подуйте через входной штуцер — воздух должен свободно проходить в одном направлении (из картера во впуск) и не проходить в обратном.
На станции технического обслуживания используют автомобильный сканер для считывания кодов ошибок (часто связанных с lean mixture или misfire), а также дымогенератор для проверки герметичности системы. В сложных случаях проводят измерение давления в картере специальным манометром.
Очистка возможна, если клапан забит отложениями. Разберите узел (если конструкция позволяет), промойте спиртосодержащим раствором или специальным очистителем для карбюраторов. После промывки обязательно проверьте проходимость и собранное состояние. Если мембрана повреждена или пружина потеряла упругость — очистка не поможет, нужна замена.
Замена и рекомендации по эксплуатации
Общая рекомендация по интервалу замены — каждые 50 000–80 000 км пробега, хотя точный срок зависит от модели автомобиля и условий эксплуатации. Во многих современных двигателях клапан интегрирован в крышку клапанов или впускной коллектор, и его заменяют в составе узла. Стоимость оригинальной детали обычно невысока, а работа занимает от 30 минут до нескольких часов в зависимости от доступа.
При замене обязательно проверьте состояние патрубков вентиляции — они часто забиваются масляным налётом. В турбированных двигателях с непосредственным впрыском владельцы иногда устанавливают дополнительный маслоуловитель (catch can) между клапаном и впуском. Такое решение уменьшает попадание масла на впускные клапаны, но требует проверки соответствия требованиям технического осмотра.
Для профилактики используйте качественное моторное масло с соответствующими допусками, соблюдайте регламент его замены и избегайте длительной работы двигателя на холостом ходу в холодное время года. Это уменьшает количество конденсата и нагрузку на систему вентиляции.
Регулярная проверка клапана вентиляции картерных газов во время планового технического обслуживания позволяет выявить проблему на ранней стадии и избежать расходов на ремонт сальников, прокладок или турбокомпрессора.
В практике сервисных центров Украины клапан вентиляции картерных газов часто игнорируют до появления явных симптомов. Своевременная диагностика и замена этого недорогого элемента сохраняет ресурс двигателя и обеспечивает стабильную работу автомобиля на протяжении многих лет. Соблюдайте рекомендации производителя вашей модели и обращайте внимание на первые признаки изменений в поведении двигателя — это самый простой способ поддерживать технику в надлежащем состоянии.
