Датчик температуры в современном автомобиле или бытовой технике работает как точный информатор для электронного блока управления. Он сообщает, насколько горячая жидкость в системе охлаждения, вода в стиральной машине или теплоноситель в газовом котле. Когда этот элемент врёт или вообще молчит, последствия проявляются быстро: двигатель перерасходует топливо, вентилятор радиатора включается не вовремя, а котёл блокируется с ошибкой. Многие владельцы ищут способ, как проверить датчик температуры тестером самостоятельно — и это действительно можно сделать с помощью обычного цифрового мультиметра.
В нашей практике чаще всего встречаются два сценария: автомобильный датчик температуры охлаждающей жидкости (ДТОЖ) и термисторы NTC в стиральных машинах, бойлерах и котлах. Принцип проверки во всех случаях основан на изменении сопротивления при изменении температуры. Главное — знать, чего ожидать от исправного элемента, и не пропустить сопутствующие проблемы с проводкой или разъёмом. Далее — полная технология проверки с реальными цифрами, типичными ошибками и лайфхаками, которые экономят время и деньги.
Какие датчики температуры чаще всего проверяют тестером
Большинство датчиков температуры, с которыми работают в гараже или дома, относятся к типу NTC-термисторов. Это полупроводниковые элементы, у которых сопротивление уменьшается при нагреве. Почему так происходит? При повышении температуры в материале появляется больше свободных электронов, ток проходит легче — сопротивление падает. Именно это свойство и использует мультиметр.
Реже встречаются PTC-термисторы (сопротивление растёт с температурой) и термопары (генерируют небольшое напряжение при нагреве спая). RTD-сенсоры (например, Pt100) тоже измеряют сопротивление, но изменение очень небольшое — для точной диагностики нужен качественный прибор и таблица. В быту и большинстве легковых авто доминируют именно NTC-элементы. Поэтому основное внимание уделяется им.
Инструменты и правила безопасности перед проверкой
Для работы понадобится:
- цифровой мультиметр (тестер) с режимами измерения сопротивления (Ом) и постоянного напряжения (V);
- ёмкость с водой (стакан или кастрюля);
- кухонный термометр или инфракрасный пирометр (желательно, но не обязательно);
- чистая тряпка и контактол для обработки разъёмов.
Правила безопасности обязательны. Перед любыми действиями с автомобилем заглушите двигатель и дайте ему полностью остыть — антифриз под давлением может обжечь. Отсоедините клемму аккумулятора, если планируете работать возле ЭБУ или снимать датчик. В бытовой технике обязательно отключите прибор от розетки и убедитесь, что конденсаторы разрядились. Никогда не проверяйте датчик под напряжением — можно повредить мультиметр и электронику.
Проверка автомобильного датчика температуры охлаждающей жидкости (ДТОЖ)
Сначала оцените симптомы. Трудный холодный пуск, повышенный расход топлива на 15–20 %, вентилятор, который включается на холодном двигателе, или наоборот — отсутствие включения при перегреве, плавающие обороты и Check Engine с кодами P0115–P0118. Всё это классические признаки проблем с ДТОЖ.
Быстрый способ без демонтажа — диагностика через OBD2-сканер. После ночной стоянки включите зажигание (двигатель не заводите) и посмотрите параметр температуры охлаждающей жидкости. Показания должны совпадать с температурой воздуха на улице с погрешностью ±2 °C. Если сканер показывает +40 °C при реальных +10 °C — датчик явно врёт. Запустите двигатель и наблюдайте за графиком: температура должна расти плавно, без резких скачков.

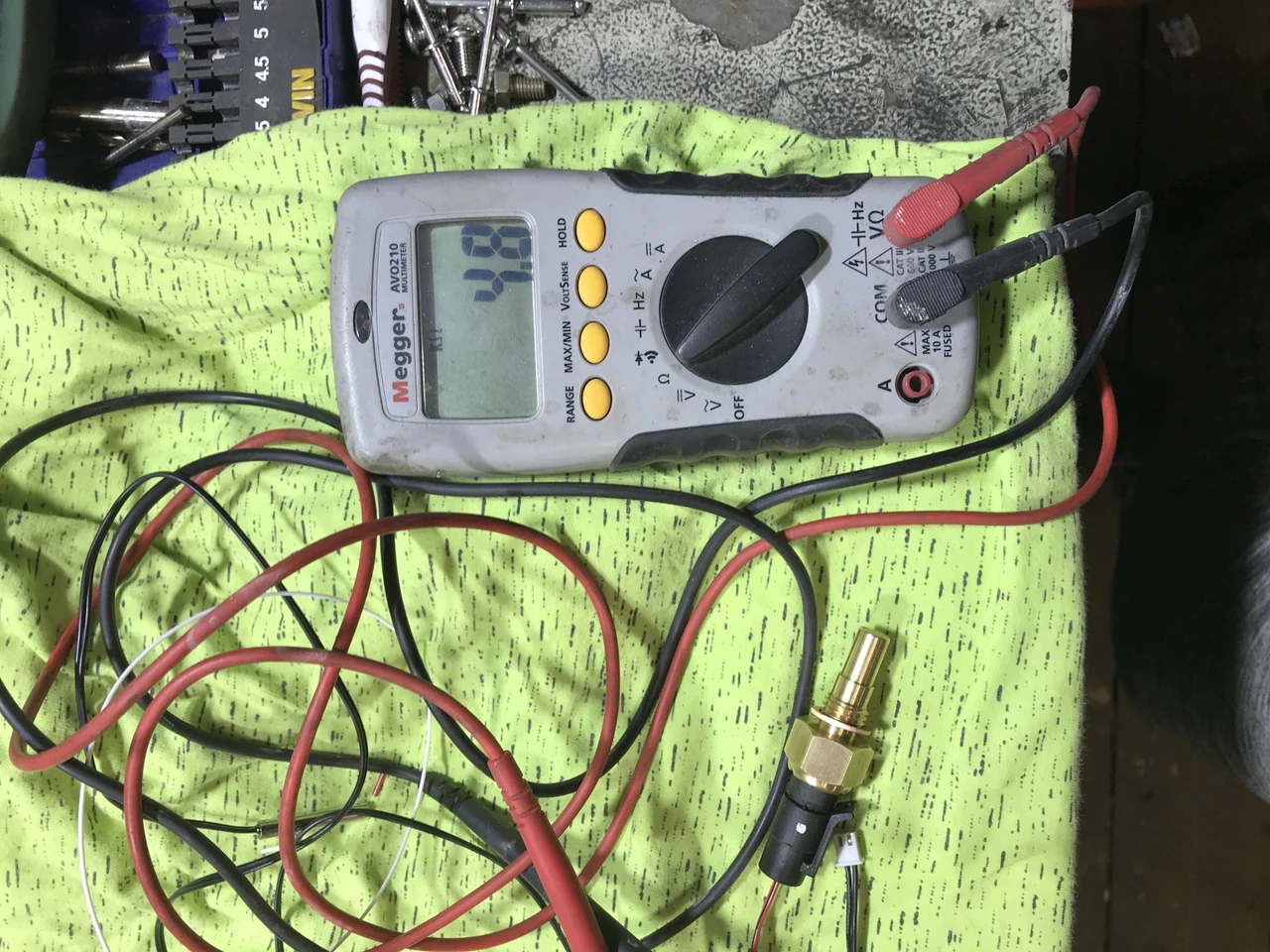

Для точной проверки снимите датчик или хотя бы отсоедините разъём. Установите мультиметр в режим омметра (диапазон 20 кОм). Подключите щупы к контактам датчика.
Исправный NTC-датчик обязательно меняет сопротивление при изменении температуры — это главный признак его работоспособности. Если сопротивление остаётся постоянным или «уходит в бесконечность» — элемент неисправен.
Выполните замеры при комнатной температуре (+20 °C) и после лёгкого нагрева. Самое удобное — опустить чувствительную часть датчика (не пластиковый корпус и не контакты!) в стакан с горячей водой 80–90 °C. Сопротивление должно заметно упасть.
Типичные значения сопротивления для большинства распространённых автомобильных датчиков NTC приведены ниже. Это усреднённые данные для популярных моделей (GM, Toyota, VAG, Daewoo и аналогов Bosch). Точные цифры всегда проверяйте в спецификации к вашему автомобилю.
| Температура, °C | Сопротивление, Ом | Примечание |
|---|---|---|
| 0 | 5500 – 6000 | Холодный двигатель зимой |
| 20 | 2200 – 2800 | Комнатная температура |
| 40 | 1000 – 1400 | Начало прогрева |
| 80 | 290 – 380 | Рабочая температура |
| 100 | 175 – 210 | Близко к кипению |
Отклонение больше чем на 10–15 % от этих диапазонов свидетельствует об износе или внутреннем дефекте. Если при нагреве сопротивление не меняется вообще — датчик подлежит замене.
Дополнительно проверьте цепь питания. Включите зажигание (двигатель заглушен), снимите фишку с датчика и измерьте напряжение между сигнальным проводом и массой. Исправная проводка и ЭБУ выдают стабильные 4,8–5,0 В. Отсутствие напряжения указывает на обрыв или проблему в блоке управления.
Как проверить термистор в стиральной машине, бойлере или газовом котле
Принцип тот же, только доступ к датчику другой. В стиральной машине термистор обычно расположен в нижней части бака или на ТЭНе. Отключите машину от сети, снимите заднюю или нижнюю панель, отсоедините разъём. Измерьте сопротивление при комнатной температуре — для многих моделей LG, Samsung, Bosch это 5–16 кОм при +25 °C (точное значение ищите в сервисной документации к вашей модели). Опустите датчик в горячую воду — сопротивление должно плавно уменьшаться.
В газовом котле или бойлере NTC-датчики стоят на подаче и обратке, а также в бойлере ГВС. Симптомы неисправности: котёл не запускается, постоянно блокируется, температура на дисплее не соответствует реальной, ошибки по перегреву или недостаточному нагреву. Проверка идентична: отключите питание котла, отсоедините датчик, измерьте сопротивление и протестируйте на изменение при нагреве. Многие современные котлы используют датчики с номиналом 10 кОм при +25 °C — это удобно для быстрой диагностики.
Всегда проверяйте не только сам датчик, но и состояние разъёма и проводки. Окисленные контакты дают такие же симптомы, как и сломанный термистор, и это самая распространённая причина «ложных» замен.
Проверка термопары (редкий, но важный случай)
Если ваш датчик — термопара (чаще в промышленном оборудовании или старых котлах), метод другой. Термопара генерирует напряжение при нагреве спая двух разных металлов. Установите мультиметр в режим милливольтметра DC (самый чувствительный диапазон). Нагрейте спай горелкой или в пламени зажигалки (осторожно!). Стрелка или цифры должны медленно ползти вверх — для термопары типа K примерно 4–5 мВ на каждые 100 °C. Если напряжение не появляется — спай повреждён или оборван.
Распространённые ошибки при проверке и как их избежать
Самая частая ошибка — проверять датчик «на месте» без отсоединения разъёма. Параллельные цепи в ЭБУ искажают показания. Вторая — игнорировать проводку. Третья — использовать дешёвый мультиметр с большой погрешностью на малых сопротивлениях. Четвёртая — нагревать датчик открытым огнём возле контактов и плавить пластик.
Ещё одна типичная ловушка: замена датчика без проверки уровня антифриза или наличия воздушных пробок. Датчик просто не контактирует с жидкостью и показывает неправильную температуру. Перед заменой всегда убедитесь, что система полностью заполнена и прокачана.
Что делать после проверки
Если сопротивление не соответствует таблице или не меняется с температурой — замените датчик. Выбирайте оригинал или проверенный аналог с правильной характеристической кривой. Дешёвые no-name элементы часто имеют большой разброс и через несколько месяцев снова создают проблемы.
После замены обязательно проверьте работу системы: сбросьте ошибки, сделайте тестовую поездку или цикл стирки/нагрева. Если проблема осталась — ищите обрыв или короткое замыкание в проводке, окисленный разъём или, в крайнем случае, неисправный ЭБУ.
Регулярная профилактика экономит нервы и деньги. Раз в год осматривайте разъёмы датчиков, подтягивайте клеммы, проверяйте уровень жидкостей. Тогда ситуация «проверить датчик температуры тестером» будет возникать редко, а ваш автомобиль или техника будут работать стабильно и экономно.
В практике мы неоднократно видели, как простая проверка мультиметром экономила владельцу несколько тысяч гривен на ненужном ремонте. Главное — действовать последовательно, не торопиться и всегда сверять полученные цифры с реальными условиями. Тогда результат будет точным, а ремонт — эффективным.
