Дроссельная заслонка регулирует объем воздуха, поступающего во впускной коллектор бензинового двигателя. Она напрямую влияет на формирование топливно-воздушной смеси, от которой зависят мощность, расход топлива, стабильность работы на холостом ходу и уровень выбросов. В современных автомобилях этот узел расположен между воздушным фильтром и впускным коллектором и является частью сложной системы управления двигателем.
В старых конструкциях заслонка открывалась механически с помощью троса от педали акселератора. Сегодня преобладают электронные системы с электродвигателем, где блок управления двигателем (ЭБУ) точно позиционирует заслонку по сигналам от датчика положения педали и обратной связи от датчиков положения самой заслонки. Такой подход обеспечивает лучшую динамику, экономичность и возможность интеграции с системами активной безопасности.
Многие автовладельцы сталкиваются с проблемами этого узла после 50–80 тысяч километров пробега. Самая частая причина — накопление нагара, которое нарушает плавность хода заслонки и точность ее позиционирования. Своевременное обслуживание помогает избежать дорогостоящего ремонта и сохранить комфорт управления.
Устройство дроссельной заслонки

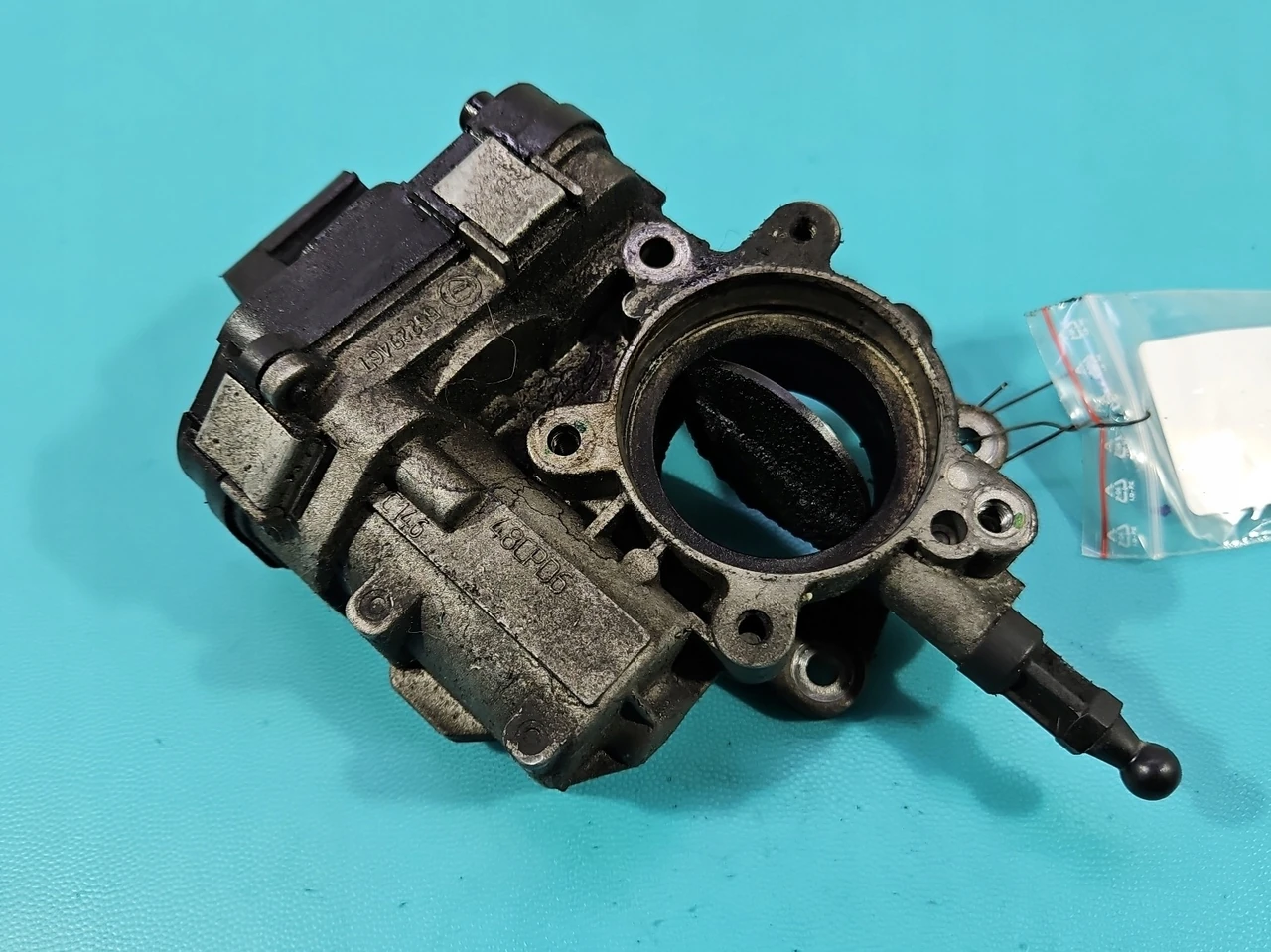

Дроссельная заслонка состоит из корпуса (обычно из алюминиевого сплава или композитного материала), поворотной заслонки в форме диска на оси, привода и датчиков. В механических вариантах используется тросовый привод. В электронных — электродвигатель (постоянного тока или шаговый) с редуктором, который поворачивает заслонку.
Обязательными элементами электронных дроссельных заслонок являются два датчика положения дроссельной заслонки (ДПДЗ). Они работают по принципу потенциометров или бесконтактных датчиков Холла и обеспечивают дублирование сигнала для надежности. Многие современные узлы также имеют интегрированные каналы или перепускные клапаны для точного поддержания оборотов холостого хода.
Важной особенностью конструкции является специальное антифрикционное покрытие на внутренних стенках корпуса и кромке диска заслонки. Чаще всего это покрытие на основе дисульфида молибдена. Оно уменьшает налипание нагара и обеспечивает плавное перемещение заслонки на протяжении всего срока службы.
Принцип работы дроссельной заслонки
В механической дроссельной заслонке водитель напрямую влияет на положение диска через трос. При нажатии на педаль заслонка открывается, увеличивая проходное сечение и поступление воздуха. ЭБУ рассчитывает количество топлива на основе данных от датчика массового расхода воздуха или датчика абсолютного давления в коллекторе.
Электронная дроссельная заслонка работает по принципу замкнутого контура управления. ЭБУ получает сигнал от датчика положения педали акселератора, определяет необходимый крутящий момент двигателя с учетом нагрузки, температуры, оборотов коленчатого вала и показаний лямбда-зондов. Затем подается команда на электродвигатель привода. Датчики положения заслонки постоянно информируют ЭБУ о фактическом угле открытия, и система корректирует положение в реальном времени с высокой точностью.
На холостом ходу электронная система поддерживает заданные обороты за счет микроперемещений заслонки или через дополнительные воздушные каналы. Это обеспечивает стабильную работу даже при включенных потребителях электроэнергии и изменении температуры двигателя. Современные системы также реализуют функции плавного ограничения крутящего момента для защиты трансмиссии и улучшения управляемости.
Механическая и электронная дроссельная заслонка: сравнение
| Параметр | Механическая | Электронная |
|---|---|---|
| Привод | Трос от педали | Электродвигатель + ЭБУ |
| Точность управления | Средняя, зависит от состояния троса | Высокая, с адаптивными алгоритмами |
| Возможность интеграции с ESP/ASR | Ограниченная | Полная |
| Обслуживание | Проще, реже требует адаптации | Требуется адаптация после чистки или замены |
| Распространенность в авто до 2026 года | Преимущественно до 2005–2010 годов | Доминирует в большинстве современных бензиновых двигателей |
Электронные системы обеспечивают лучшую экономичность и динамику, но требуют более квалифицированного подхода к диагностике и обслуживанию. Механические варианты все еще встречаются на бюджетных моделях старых лет выпуска и некоторых коммерческих автомобилях.
Признаки неисправности дроссельной заслонки
- Нестабильные или «плавающие» обороты холостого хода, особенно на холодном двигателе.
- Двигатель глохнет при отпускании педали газа или при переходе на нейтраль.
- Рывки, провалы или задержка реакции при ускорении.
- Снижение мощности двигателя, особенно под нагрузкой.
- Увеличенный расход топлива без очевидных причин.
- Появление индикатора Check Engine и ошибок, связанных с положением заслонки или несоответствием воздушного потока.
Эти симптомы часто похожи на проблемы с регулятором холостого хода, датчиком массового расхода воздуха или утечками во впускном тракте. Точную причину определяет диагностика с чтением кодов ошибок и анализом параметров в реальном времени.
Причины неисправностей дроссельной заслонки
Самая распространенная причина — накопление углеродистых отложений на диске заслонки и стенках корпуса. Источником нагара служат картерные газы, поступающие через систему вентиляции картера (PCV), а также частицы из воздушного фильтра. В двигателях с непосредственным впрыском топлива этот процесс ускоряется, поскольку отсутствует промывка впускных клапанов и заслонки жидким топливом.
Дополнительные факторы: износ или загрязнение датчиков положения заслонки, неисправность электродвигателя привода, окисление контактов в разъемах, повреждение проводки. В редких случаях происходит механическое повреждение оси или диска заслонки. Некачественное топливо и частые короткие поездки усиливают образование отложений.
Обслуживание и чистка дроссельной заслонки
Рекомендуемый интервал профилактической чистки — каждые 30–50 тысяч километров пробега. При эксплуатации в запыленных условиях, частых коротких поездках или на некачественном топливе интервал стоит сократить. Профилактическую чистку без снятия узла можно проводить каждые 7–10 тысяч километров, но полноценное обслуживание требует демонтажа.
Во многих дроссельных заслонках применяется заводское антифрикционное покрытие на основе молибдена. Оно защищает поверхности от налипания нагара и обеспечивает плавность хода. При чистке запрещено использовать абразивные материалы, жесткие щетки или агрессивные растворители, которые могут повредить это покрытие. Поврежденный узел обычно не подлежит восстановлению и требует замены.
Снятие узла позволяет тщательно очистить все каналы и перепускные отверстия. После установки на электронных дроссельных заслонках рекомендуется выполнить адаптацию (обучение) узла. Это можно сделать с помощью диагностического сканера или провести процедуру самообучения согласно инструкции производителя автомобиля. Без адаптации возможны временное повышение оборотов холостого хода, нестабильная работа или ошибки до момента самостоятельного переобучения ЭБУ (обычно в течение 100–300 км пробега).
Когда нужна замена дроссельной заслонки
Замену проводят, если чистка не восстановила нормальную работу, повреждено покрытие, вышел из строя электродвигатель привода или датчики положения не поддаются калибровке. Оригинальные узлы обеспечивают лучшую совместимость с ЭБУ, но качественные аналоги тоже работают надежно после правильной адаптации.
После замены почти всегда требуется адаптация, а в некоторых моделях — программирование или привязка к конкретному автомобилю. Стоимость работ зависит от марки авто и сложности доступа к узлу. Своевременная диагностика и профилактика позволяют избежать внезапных отказов в дороге.
Своевременное обслуживание дроссельной заслонки — один из самых эффективных способов поддерживать стабильную работу двигателя, оптимальный расход топлива и комфортное управление. При первых признаках нестабильности холостого хода или ухудшения динамики стоит обратиться в сервис для диагностики. Профилактика всегда обходится значительно дешевле ремонта или замены узла.
Соблюдение рекомендаций производителя по интервалам ТО, использование качественного топлива и регулярная замена воздушного фильтра существенно снижают риск проблем с дроссельной заслонкой. В большинстве случаев узел служит 150–250 тысяч километров и больше при правильном уходе.
