Розподільчий вал, або кулачковий вал, — це точний металевий стрижень із виступами-кулачками, який керує відкриттям і закриттям клапанів у двигуні внутрішнього згоряння. Він задає ритм газообміну: впускає свіжу суміш і випускає відпрацьовані гази точно в потрібні моменти робочого циклу. Без нього чотиритактний двигун просто не зможе працювати — суміш не потрапить у циліндри або вихлопні гази не вийдуть вчасно.
Сьогодні розподільчий вал уже не просто механічна деталь. У більшості сучасних двигунів 2025–2026 років він поєднується з системами змінного фаз газорозподілу (VVT), фазообертачами та електронним керуванням. Це дозволяє двигуну гнучко підлаштовуватися під навантаження, оберти й стиль їзди, даючи більше крутного моменту на низах, економію палива та нижчі викиди. Для початківців це звучить складно, а для просунутих — це ключ до розуміння, чому один і той самий двигун на різних режимах поводиться по-різному.
У статті ми розберемо історію цієї деталі, її конструкцію, принцип роботи, типи приводів ГРМ, сучасні системи VVT, матеріали виготовлення, типові поломки та практичні поради з обслуговування. Все — з реальними прикладами, технічними нюансами та акцентом на те, що важливо знати власнику авто в Україні.
Історія виникнення розподільчих валів
Кулачкові механізми з’явилися задовго до перших автомобілів. Ще в III столітті до нашої ери в Стародавній Греції їх використовували в автоматах, які працювали від води. Пізніше, у 1206 році, інженер Аль-Джазарі описав кулачковий вал у своїх водяних годинниках і автоматичних молотах. У середньовічній Європі з XIV століття такі вали почали застосовувати в млинах і підйомних механізмах. (джерело: uk.wikipedia.org)
У парових машинах XIX століття кулачкові вали вже керували клапанами паророзподілу. А коли з’явилися двигуни внутрішнього згоряння, ідея лишилася тією самою: вал з кулачками повинен точно відкривати клапани. Перші автомобільні двигуни мали нижнє розташування вала (OHV), потім перейшли на верхнє — спочатку один розподільчий вал (SOHC), а з 1980–1990-х років домінувати почали два вали (DOHC). Кожен етап давав двигунам вищі оберти, кращу наповнюваність і більше потужності.
Конструкція та будова розподільчого вала

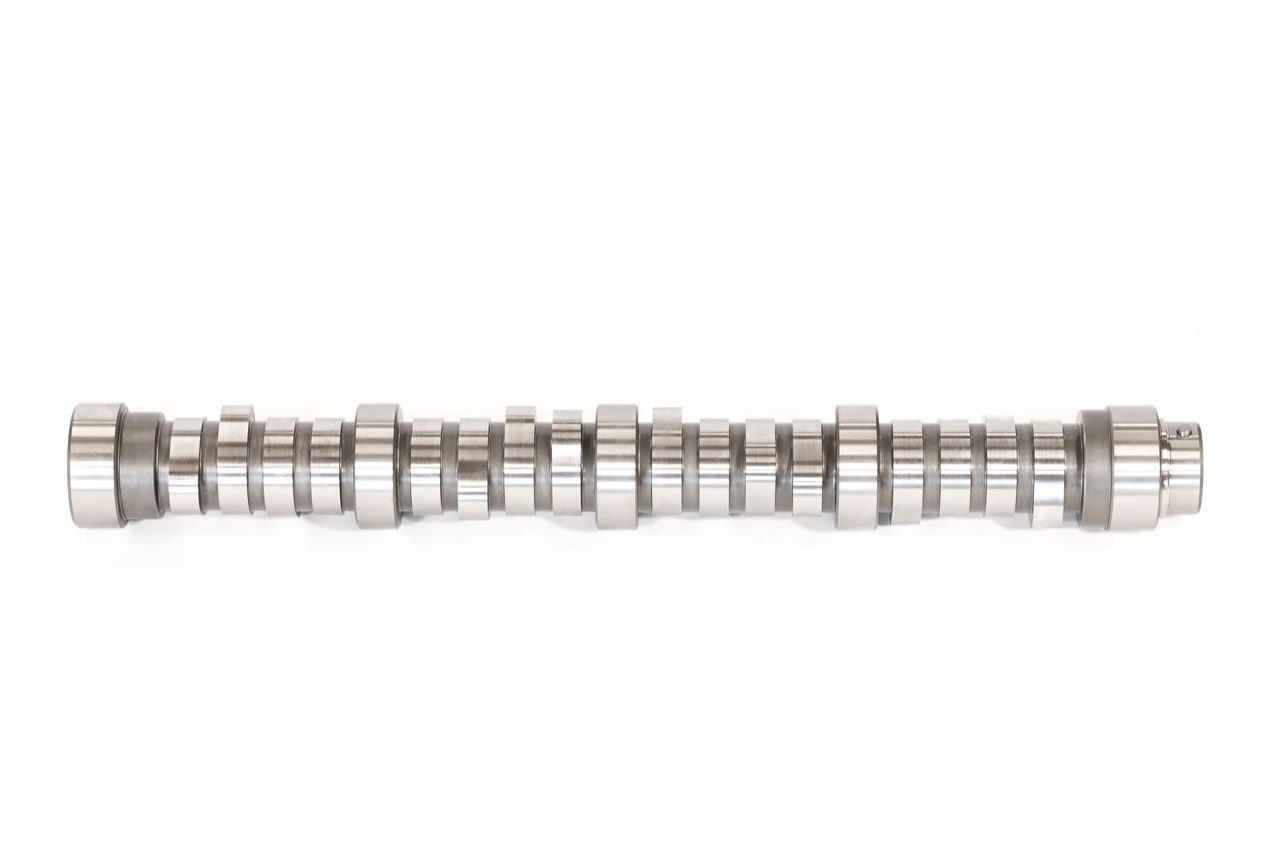

Зовні розподільчий вал виглядає як гладкий металевий стрижень із кількома опорними шийками та рядами кулачків. Опорні шийки сидять у підшипниках головки блоку або блоку циліндрів і змащуються маслом під тиском. Кулачки — це найважливіша частина. Кожен має профіль: базову окружність (коли клапан закритий), плавний підйом (рампу), вершину (максимальний підйом) і спуск. Форма профілю визначає тривалість відкриття клапана, висоту підйому та швидкість його руху.
У сучасних двигунах часто використовують порожнисті вали — це зменшує вагу та покращує мастило внутрішніх каналів фазообертачів. На кінці вала кріпиться зірочка або шестерня приводу, а іноді — датчик положення розподільчого вала. У двигунів з VVT на валу встановлюють фазообертач — гідравлічний або електричний механізм, який може повертати вал відносно зірочки на 20–60 градусів.
Принцип дії та роль у газорозподілі
Розподільчий вал обертається вдвічі повільніше за колінчастий вал — один оберт на два оберти колінчастого. Це ідеально відповідає чотиритактному циклу. Коли кулачок натискає на штовхач, коромисло або безпосередньо на чашечку клапана (у безричагових системах), клапан відкривається. Пружина клапана повертає його в закрите положення, щойно кулачок відходить.
Важливі параметри — це фази газорозподілу: момент відкриття впускного клапана (зазвичай за 10–30° до ВМТ), закриття (після НМТ), те саме для випускного. Перекриття фаз, коли одночасно відкриті впускний і випускний клапани, допомагає краще продувати циліндр і наповнювати його свіжою сумішшю. Зміна цих фаз навіть на 5–10° помітно впливає на крутний момент, витрату палива та токсичність.
Основні типи схем газорозподільного механізму
Схема розташування розподільчого вала визначає конструкцію головки блоку, максимальні оберти двигуна та характер роботи. Ось як виглядає порівняння трьох основних варіантів.
| Схема ГРМ | Розташування вала | Переваги | Недоліки | Приклади двигунів |
|---|---|---|---|---|
| OHV (pushrod) | У блоці циліндрів | Простота, компактна головка, добра робота на низьких обертах | Обмежені оберти, багато деталей у приводі клапанів, важче дихання на високих обертах | Класичні американські V8, деякі дизелі вантажівок |
| SOHC | Один вал у головці блоку | Краще наповнення ніж OHV, вищі оберти, простіше обслуговування | Компроміс у фазах для впуску і випуску одночасно | Багато двигунів 1990–2000-х (Honda, Toyota, ВАЗ 16v) |
| DOHC | Два окремі вали в головці | Незалежне керування впуском і випуском, високі оберти, максимальна потужність | Складніша конструкція, дорожче виробництво та ремонт | Сучасні бензинові та дизельні двигуни легкових авто (VW, Toyota, Hyundai/Kia) |
Сьогодні понад 90 % нових легкових двигунів — це DOHC з системами VVT. Саме така схема дає конструкторам найбільшу свободу в налаштуванні характеру двигуна.
Привід розподільчого вала: ремінь, ланцюг чи шестерні
Синхронізація розподільчого вала з колінчастим валом — це критично важливо. Найпоширеніший варіант сьогодні — зубчастий ремінь ГРМ або металевий ланцюг. Ремінь дешевший, тихіший і не потребує мастила, але має обмежений ресурс (зазвичай 60–120 тис. км залежно від двигуна). Ланцюг живе довше, але з часом витягується, шумить і вимагає якісного мастила та справних натягувачів.
У старих двигунах зустрічалися шестерні прямого приводу — дуже надійні, але шумні та важкі. Сучасні двигуни рідко використовують таку схему. При заміні ременя або ланцюга обов’язково перевіряють стан водяної помпи, роликів і натягувача — це єдиний комплект, який варто міняти разом.
Система змінного фаз газорозподілу (VVT): як це працює сьогодні
Система VVT (Variable Valve Timing) — це те, що робить сучасний розподільчий вал «розумним». Фазообертач, встановлений на кінці вала, за допомогою тиску масла повертає вал відносно зірочки приводу. Електронний блок керування (ЕБУ) через соленоїди регулює подачу масла в камери фазообертача залежно від обертів, навантаження та температури двигуна.
На низьких обертах фази зсувають для кращого наповнення і крутного моменту. На високих — для максимальної потужності та продувки. Додатково система зменшує витрату палива і шкідливі викиди за рахунок внутрішньої рециркуляції відпрацьованих газів. За даними ринку на 2026 рік, технологія cam-phasing (фазування кулачкового вала) займає понад 70 % сегменту VVT. Електричні фазообертачі поки що менш поширені, але з’являються в нових моделях преміум-сегменту.
Ключова думка: навіть найсучасніший фазообертач дуже чутливий до якості моторного масла. Якщо масло старе або не відповідає специфікації, канали фазообертача забиваються, і система перестає працювати коректно — з’являється стукіт на холодну, втрата потужності та помилки P0011/P0014.
Матеріали виготовлення та вимоги до точності
Більшість розподільчих валів виготовляють з легованого чавуну методом лиття в оболонкові форми або гарячого штампування. Кулачки додатково гартують до твердості HRC 52–62 на глибину 2–5 мм, щоб витримувати постійний контакт із штовхачами. Опорні шийки шліфують з високою точністю — овальність і конусність не більше 0,01 мм. Шорсткість поверхні кулачків — Ra 0,32–0,63 мкм.
Деякі дорогі вали роблять збірними: сталевий вал + напресовані кулачки з спеціального чавуну. Це дозволяє оптимізувати вагу та жорсткість. Точність виготовлення безпосередньо впливає на ресурс двигуна — навіть мікронні відхилення в профілі кулачка змінюють фази і підйом клапана.
Типові несправності розподільчого вала та способи діагностики
Найпоширеніша проблема — знос кулачків. Поверхня стає хвилястою або округлюється, клапани відкриваються менше, падає потужність, з’являється характерний «цокіт» або стукіт на певних обертах. Причини — недостатнє мастило, брудне масло, перегрів або початково низька якість деталі.
Інша часта поломка — знос підшипників вала та проблеми з фазообертачами. У двигунах Ford EcoBoost, деяких Volkswagen і Hyundai фази часто «гриміли» на холодну через конструктивні особливості. Діагностика включає візуальний огляд (якщо головка знята), перевірку тиску масла, сканування помилок і перевірку фаз за допомогою осцилографа або спеціального стенду.
Обслуговування та заміна: практичні рекомендації
Головне правило — не економити на ремені або ланцюгу ГРМ. Якщо ремінь обірветься в двигуні з «втручанням» (а їх більшість), клапани зустрінуться з поршнями і двигун отримає серйозні пошкодження. Міняйте комплект повністю: ремінь/ланцюг + ролики + натягувач + помпа (якщо приводиться від ременя).
При заміні розподільчого вала обов’язково:
- перевірити стан штовхачів або чашечок клапанів — при зносі їх теж міняють;
- точно виставити мітки ГРМ (використовуйте фіксатори колінчастого та розподільчих валів);
- затягувати болти зірочок фазообертачів з потрібним моментом і кутом (часто це кутова затяжка);
- після складання перевірити фази за допомогою діагностичного обладнання.
Для двигунів з VVT критично важливо міняти масло кожні 7–10 тис. км (або за рекомендацією виробника) і використовувати масло потрібної в’язкості та допусків. Це продовжує життя фазообертачів і всього механізму.
Ще одна важлива думка: у нашій практиці найчастіше проблеми з розподільчим валом виникають не через саму деталь, а через недбале ставлення до мастила та інтервалів заміни ГРМ. Двигун, який вчасно обслуговували, легко проходить 300–400 тис. км без заміни вала.
Цікаві факти про розподільчий вал
- 1. Давня історія. Перші кулачкові вали використовували ще в античності для автоматичних молотів і водяних годинників. Аль-Джазарі у 1206 році описав складні механізми з кулачками, які керували ударами молотів і рухом фігур.
- 2. Скільки кулачків? У сучасному 4-циліндровому 16-клапанному двигуні на одному розподільчому валу може бути 8 кулачків. У V-подібних двигунах їх кількість подвоюється.
- 3. Один кулачок — два клапани. У багатьох SOHC-двигунах один кулачок через коромисло керує відразу двома клапанами (впускним і випускним). Це спрощує конструкцію, але обмежує гнучкість фаз.
- 4. Фазообертач на 60 градусів. Сучасні системи VVT здатні зміщувати фазу розподільчого вала на 40–60 кутових градусів. Це дає відчутну різницю в характері двигуна між «еко» і «спорт» режимами.
- 5. Camless — майбутнє без вала. Технологія Freevalve (Koenigsegg) повністю відмовляється від розподільчого вала — клапанами керують індивідуальні електрогідравлічні актуатори. Поки що це преміум-прототипи, але технологія вже демонструє економію палива до 15–20 %.
- 6. Знос непомітний спочатку. Навіть при 10–15 % зносі кулачків водій часто не помічає втрату потужності. Двигун просто стає «тупішим» на низах і більше витрачає паливо — симптоми маскують інші фактори.
- 7. Точність до мікронів. Профіль кулачка шліфують з точністю в кілька мікрометрів. Відхилення на 0,05 мм уже помітно впливає на роботу двигуна і його ресурс.
Розподільчий вал залишається одним із найважливіших і найточніших елементів двигуна навіть у 2026 році. Від його стану залежить не лише потужність і витрата, а й ресурс усього силового агрегату. Своєчасне обслуговування ГРМ, якісне масло та уважне ставлення до перших симптомів — це найкраща інвестиція в довговічність вашого автомобіля.
