Електропідсилювач керма — це електромеханічна система, яка зменшує зусилля водія під час повороту кермового колеса за допомогою електродвигуна. Система зчитує дії водія через датчики та точно дозує допоміжне зусилля залежно від швидкості руху, кута повороту та інших параметрів. У більшості легкових автомобілів, що випускаються після 2015 року, саме цей тип підсилювача став стандартним рішенням.
Сучасні електропідсилювачі керма інтегруються з електронними системами допомоги водієві — від асистента утримання в смузі до автоматичного паркування. Це дозволяє не лише полегшити керування, а й підвищити загальну безпеку та стабільність автомобіля. На відміну від гідравлічних аналогів, електрична система не потребує постійної роботи насоса та рідини, що спрощує конструкцію та зменшує кількість точок можливих несправностей.
Електропідсилювач керма споживає електроенергію лише під час активного повороту керма, що забезпечує зниження витрат палива на 2–5 % у типових умовах експлуатації порівняно з гідравлічними системами.
Система складається з електродвигуна, редуктора, блоку керування, датчика крутного моменту та допоміжних датчиків швидкості й кута повороту. Датчик крутного моменту зазвичай встановлюється на кермовому валу та фіксує скручування торсіонного елемента. Блок керування обробляє сигнали та формує команду на електродвигун, який через редуктор передає додаткове зусилля на рульову рейку або проміжний вал.
Принцип роботи передбачає швидке реагування — затримка між дією водія та допомогою мотора становить частки секунди. На низьких швидкостях, наприклад під час паркування, система забезпечує максимальну допомогу, роблячи кермо легким. На високих швидкостях допомога зменшується, щоб зберегти природне відчуття дороги та підвищити стабільність. Сучасні алгоритми враховують також поперечне прискорення та кутову швидкість автомобіля, що дозволяє точніше коригувати зусилля в поворотах.
Окремі системи мають функцію активного повернення керма в нульове положення після повороту. Це досягається за рахунок зворотного зв’язку від датчиків та програмного керування. У разі виявлення несправності блок керування переводить систему в аварійний режим зі зниженою допомогою або повністю механічним керуванням, одночасно вмикаючи попереджувальну індикацію на панелі приладів.
Основні типи електропідсилювачів керма
Виробники застосовують кілька архітектурних рішень залежно від класу автомобіля та вимог до точності та потужності. Найпоширеніші варіанти — колонний, шестеренний та рейковий.
| Тип системи | Розташування електродвигуна | Типові застосування | Характерні особливості |
|---|---|---|---|
| Колонний (C-EPS) | На кермовій колонці в салоні | Компактні та малолітражні автомобілі | Захищений від зовнішніх впливів, простіший та дешевший у виробництві |
| Шестеренний (P-EPS) | На шестерні рульової рейки | Автомобілі малого та середнього класу | Кращий зворотний зв’язок з дорогою, компроміс між вартістю та точністю |
| Рейковий (R-EPS) | Безпосередньо на рульовій рейці (через ремінь або кулько-гвинтову передачу) | Середні та великі автомобілі, кросовери | Найвища потужність допомоги, точніше керування, але складніший монтаж |
Інформація про типи систем узагальнена на основі технічних матеріалів провідних виробників систем керування. Кожен тип має свої переваги в конкретних умовах експлуатації. Колонні системи найчастіше обирають для міських хетчбеків через компактність та захист від вологи й реагентів. Рейкові варіанти переважають у потужніших автомобілях, де потрібна більша допомога при маневруванні з великими колесами.
Після таблиці варто зазначити, що вибір типу безпосередньо впливає на ремонтопридатність та вартість обслуговування. Колонні системи легше діагностувати та ремонтувати в умовах звичайного сервісу, тоді як рейкові часто вимагають зняття всього вузла рульової рейки.
Електропідсилювач керма порівняно з гідравлічними системами
Гідравлічний підсилювач керма використовує насос, який постійно обертається від двигуна внутрішнього згоряння та створює тиск рідини. Електропідсилювач працює за іншим принципом — допомога з’являється тільки за командою блоку керування. Це усуває постійне навантаження на двигун та виключає потребу в гідравлічній рідині, шлангах і насосі.
Гідравлічні системи забезпечували добре відчуття дороги в деяких моделях, однак вимагали регулярної заміни рідини та контролю герметичності. Електричні рішення позбавлені цих недоліків і дозволяють програмно змінювати характеристики допомоги без зміни апаратної частини. Сучасні алгоритми дають змогу імітувати бажане зусилля на кермі навіть точніше, ніж класична гідравліка.
Інтеграція електропідсилювача керма з системами активної безпеки дає можливість автоматично коригувати траєкторію в екстрених ситуаціях, чого гідравлічні конструкції не могли забезпечити на такому рівні.
Перехід на електричні системи також спростив компонування підкапотного простору — зникли ремінь приводу насоса, бачок рідини та трубопроводи. Це зменшило масу автомобіля на кілька кілограмів та підвищило надійність у довгостроковій перспективі.
Переваги використання електропідсилювача керма
Основна практична перевага — економічність. Оскільки електродвигун працює лише за потреби, середнє споживання енергії значно нижче, ніж у гідравлічному насосі, який обертається постійно. У міських умовах це дає помітний ефект на витрату палива.
Додаткові переваги включають відсутність обслуговування гідравлічної частини, відсутність ризику витоків рідини та можливість точного налаштування під конкретну модель автомобіля. Система легко інтегрується з камерами, радарами та іншими датчиками, що відкриває шлях до функцій напівавтономного керування.
У електромобілях та гібридах електропідсилювач керма стає практично єдиним можливим рішенням, оскільки відсутній двигун внутрішнього згоряння для приводу гідронасоса. Це дозволяє зберегти запас ходу та спростити конструкцію силового агрегату.
Поширені несправності та обслуговування
Найчастіші причини звернень до сервісу пов’язані з датчиком крутного моменту, електродвигуном або блоком керування. Симптоми включають появу індикатора несправності на панелі приладів, збільшення зусилля на кермі, нерівномірну допомогу або повну втрату підсилення в одному напрямку.
Механічний знос редуктора або підшипників проявляється стуком або люфтом при поворотах. Попадання вологи через пошкоджені пильовики рейки може призвести до корозії та виходу з ладу електродвигуна в рейкових системах. Перегрів мотора іноді трапляється при тривалому русі по глибокому снігу або бездоріжжю з частими маневрами.

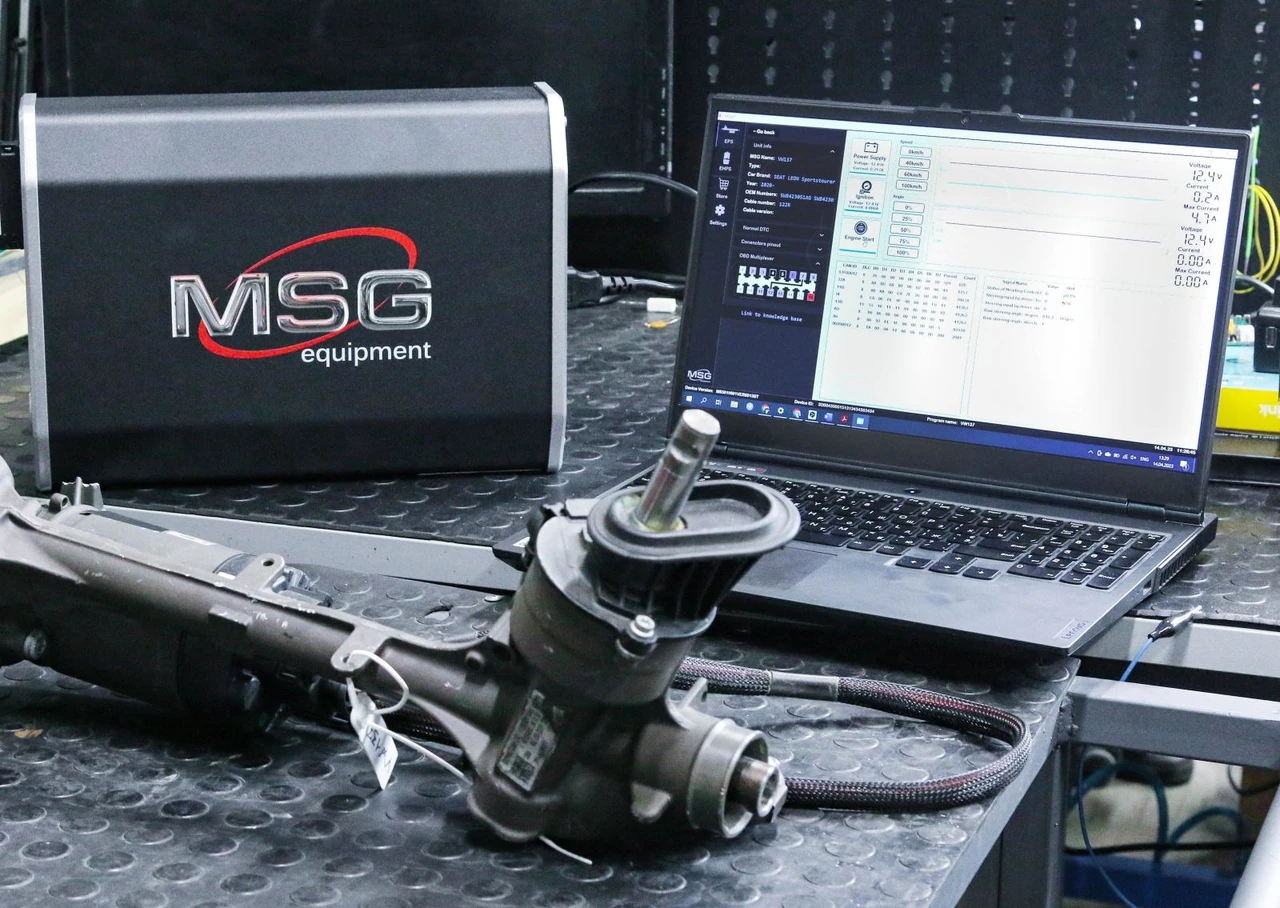

Діагностика проводиться через діагностичний роз’єм з використанням спеціалізованого обладнання. Багато сервісів пропонують ремонт окремих вузлів — заміну датчика, перемотування двигуна або відновлення редуктора — що дозволяє знизити витрати порівняно з повною заміною вузла. Регулярна перевірка стану пильовиків рульової рейки та електричних з’єднань допомагає запобігти більшості проблем.
Електропідсилювач керма в електромобілях та напрямки розвитку
В електромобілях електропідсилювач керма виконує не лише функцію допомоги, а й стає частиною системи керування енергією. Він споживає енергію від високовольтної або низьковольтної батареї та безпосередньо впливає на запас ходу. Виробники оптимізують алгоритми, щоб мінімізувати споживання під час руху по прямій.
Наступним етапом розвитку вважається технологія steer-by-wire — повністю електронне керування без механічного зв’язку між кермовим колесом та колесами. Такі системи вже впроваджені в серійних моделях преміум-сегменту 2025–2026 років, зокрема в окремих версіях Mercedes-Benz EQS та Lexus RZ. Вони дозволяють змінювати передавальне відношення в широкому діапазоні, зменшити розмір кермового колеса та спростити компонування салону.
Подальший розвиток передбачає глибшу інтеграцію з системами автономного керування. Електропідсилювач керма з функціями steer-by-wire здатний виконувати точні маневри без участі водія, зберігаючи при цьому можливість ручного втручання в будь-який момент.
При виборі автомобіля варто звертати увагу на тип встановленого підсилювача та репутацію виробника щодо надійності електронних компонентів рульового керування. Своєчасна діагностика та дотримання рекомендацій виробника щодо експлуатації дозволяють зберегти працездатність системи на весь термін служби автомобіля.
