Приводний вал, або карданний вал, — це ключовий елемент трансмісії задньо- та повнопривідних автомобілів, який передає крутний момент від коробки передач або роздавальної коробки до диференціала ведучого моста. Без нього автомобіль з класичною компоновкою просто не зможе рухатися, адже двигун і колеса розділені відстанню, а підвіска постійно змінює кути та положення вузлів.
Цей компонент не лише передає потужність, а й компенсує постійні зміни кута між валами та коливання відстані, викликані ходом підвіски. Сучасні конструкції розраховані на високі навантаження, швидкості обертання та тривалий ресурс, однак вимагають правильного обслуговування та своєчасної діагностики. У 2026 році, з ростом популярності електромобілів, традиційні довгі приводні вали поступово втрачають домінування в нових моделях, але залишаються незамінними в багатьох комерційних авто, позашляховиках та спеціальній техніці.
Історія та еволюція приводного вала
Принцип універсального шарніра, який лежить в основі більшості приводних валів, описав італійський математик і винахідник Джироламо Кардано ще в XVI столітті. Саме на його честь вузол отримав назву «карданний». Перші автомобілі з приводним валом з’явилися наприкінці XIX — на початку XX століття. Зокрема, у 1898 році французька компанія Renault встановила таку систему на свою модель Voiturette, а в 1901 році американська Autocar стала першою в США, яка використала вал з універсальним шарніром у бензиновому автомобілі.
Спочатку конструкції були простими й важкими, з відкритими валами та мінімальним захистом. З розвитком автомобілебудування з’явилися трубчасті вали, проміжні опори, телескопічні з’єднання та покращені системи балансування. Сьогодні інженери поєднують класичні рішення з новими матеріалами та технологіями, щоб зменшити вагу, вібрації та підвищити ефективність передачі потужності.
Принцип роботи та кінематика передачі
Основне завдання приводного вала — передати обертальний рух і крутний момент між двома вузлами, осі яких не збігаються або змінюють положення під час руху. Універсальний шарнір (хрестовина) дозволяє це зробити, проте має важливу особливість: при куті нахилу більше нуля кутова швидкість на вихідному валу не залишається постійною. Вона пульсує за синусоїдальним законом, що призводить до вібрацій та нерівномірного навантаження на трансмісію.
Для усунення цього ефекту застосовують два основні підходи. Перший — подвійний карданний шарнір (double cardan), де два універсальні шарніри розташовані під кутом 90 градусів один до одного з проміжним валом. Другий — використання шарнірів рівних кутових швидкостей (ШРКШ), які забезпечують постійну кутову швидкість незалежно від кута нахилу. У сучасних легкових автомобілях і позашляховиках дедалі частіше поєднують обидва рішення залежно від компоновки підвіски та вимог до комфорту.
Балансування приводного вала є критично важливим: навіть невеликий дисбаланс на швидкості 80–100 км/год створює відчутні вібрації, які прискорюють знос підшипників, хрестовин та інших елементів трансмісії.
Основні компоненти та типи конструкцій

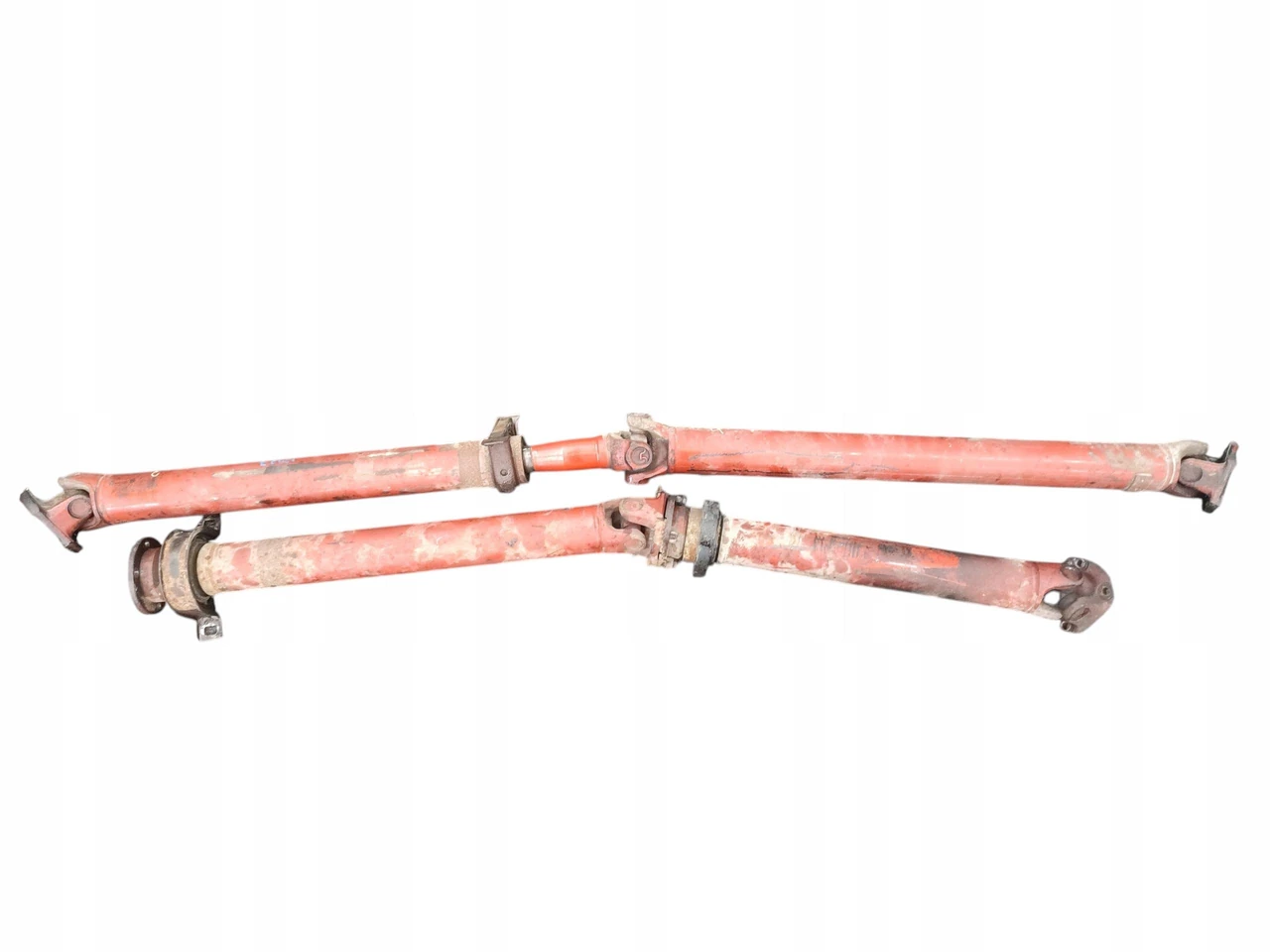

Типовий приводний вал складається з трубчастого вала (частіше стального або алюмінієвого), одного або кількох універсальних шарнірів (хрестовин з голчастими підшипниками), шліцьового з’єднання (для компенсації зміни довжини), проміжної опори з підшипником (у дво- або багатосекційних валах) та фланців або вилок для кріплення до коробки передач і редуктора.
За конструкцією розрізняють:
- односекційні вали — прості, використовуються в компактних авто з невеликою відстанню між вузлами;
- дво- та багатосекційні — з проміжними опорами, поширені в вантажівках, автобусах та довгих позашляховиках;
- телескопічні (slip-in-tube) — з можливістю осьового переміщення, покращують безпеку при ударі;
- із подвійними карданними шарнірами — для великих кутів і високих вимог до плавності.
У легкових автомобілях з незалежною підвіскою часто застосовують комбінації з ШРКШ на кінцях або повністю інтегровані рішення. Вантажна та спеціальна техніка вимагає посилених конструкцій з більшими діаметрами труб і важкими хрестовинами, розрахованими на значні крутні моменти та ударні навантаження.
Матеріали виготовлення: міцність, вага та сучасні рішення
Вибір матеріалу безпосередньо впливає на вагу автомобіля, витрату пального, ресурс і вартість. Традиційно використовують сталь — міцну, відносно недорогу та добре зварену. Однак її вага суттєво впливає на загальну масу трансмісії.
Алюмінієві сплави дозволяють зменшити вагу на 30–50 % порівняно зі сталевим аналогом при збереженні достатньої міцності. Вони краще чинять опір корозії та популярні в позашляховиках і комерційному транспорті. Композитні матеріали на основі вуглецевого волокна дають ще більше зниження ваги — до 50 % відносно алюмінію — і високу жорсткість. Їх застосовують у спортивних та гоночних автомобілях, а також у нових розробках для електромобілів, де критична кожна кілограма.
| Матеріал | Переваги | Недоліки | Типове застосування |
|---|---|---|---|
| Сталь | Висока міцність, низька вартість, простота ремонту | Велика вага, схильність до корозії | Вантажівки, бюджетні авто, спецтехніка |
| Алюміній | Знижена вага, хороша корозійна стійкість | Вища ціна, потребує точного балансування | Позашляховики, мікроавтобуси, преміум-сегмент |
| Композит (вуглецеве волокно) | Мінімальна вага, висока жорсткість і міцність | Висока вартість, складність ремонту | Спортивні авто, високопродуктивні EV-системи |
У 2025–2026 роках виробники активно впроваджують композитні рішення та оптимізовані алюмінієві вали для електричних трансмісій, де потрібна висока крутна жорсткість при мінімальній масі.
Застосування в автомобілях та спеціальній техніці
Приводні вали найпоширеніші в задньо- та повнопривідних легкових автомобілях, кросоверах і позашляховиках з класичною компоновкою (двигун спереду, привід на задні колеса). Вони також обов’язкові в більшості вантажівок, автобусів, мікроавтобусів та комерційного транспорту. В Україні такі вузли часто зустрічаються в популярних моделях європейських брендів, а також у сільськогосподарській та будівельній техніці — тракторах, комбайнах, екскаваторах, де карданні вали передають потужність до робочих органів або мостів.
З розвитком електромобілів ситуація змінюється. Багато сучасних BEV використовують інтегровані електричні мости (e-axle) або мотори біля коліс, що повністю або частково усуває потребу в довгому центральному приводному валу. Проте гібридні моделі та деякі електричні комерційні авто все ще зберігають традиційні або модифіковані рішення для передачі моменту від електродвигуна до коліс.
Типові несправності та їх ознаки
Найпоширеніші проблеми виникають через знос шарнірів, порушення балансування, пошкодження проміжної опори або шліцьових з’єднань. Ознаки несправності зазвичай проявляються поступово і залежать від характеру пошкодження.
| Симптом | Ймовірна причина | Рекомендовані дії |
|---|---|---|
| Вібрація на швидкості 60–100 км/год | Порушення балансування, зігнутий вал, знос підшипника проміжної опори | Діагностика на стенді, балансування або заміна пошкоджених частин |
| Стукіт або клацання при розгоні та перемиканні передач | Зношені хрестовини, люфт у шліцах або фланцях | Перевірка люфту, заміна хрестовин або шліцьового з’єднання |
| Скрип або гул, особливо при навантаженні | Недостатнє змащування або знос голчастих підшипників хрестовин | Змащування (якщо є маслянки) або заміна шарнірів |
| Текти мастила в районі шарнірів | Пошкодження пильовиків або сальників | Заміна пильовиків і мастила, перевірка цілісності шарніра |
Ігнорування симптомів призводить до прискореного зносу суміжних вузлів трансмісії та може стати причиною серйозної поломки в дорозі. За даними сервісної практики, більшість несправностей виникає через відсутність своєчасного обслуговування або експлуатацію на поганих дорогах з перевантаженням.
Обслуговування та способи продовження ресурсу
Регулярна діагностика — основа довговічності приводного вала. Під час технічного обслуговування перевіряють люфт у хрестовинах і шліцах, стан пильовиків, затяжку болтів кріплення та наявність мастила. Багато сучасних конструкцій мають герметичні шарніри без маслянок, тому їхній ресурс залежить від якості заводського мастила та умов експлуатації.
При появі вібрацій або сторонніх звуків рекомендується негайно звернутися до спеціалізованого сервісу для балансування та діагностики. Після заміни хрестовин або ремонту вал обов’язково балансують на динамічному стенді — це запобігає повторним вібраціям. Уникайте різких стартів з місця, перевантаження автомобіля та їзди по глибоких коліях або ямах, які створюють ударні навантаження на трансмісію.
Якісне мастило та правильне балансування після будь-якого втручання в приводний вал здатні продовжити його ресурс на десятки тисяч кілометрів навіть в інтенсивній експлуатації.
При ремонті важливо використовувати оригінальні або перевірені аналоги запчастин. Дешеві неякісні хрестовини або вали часто не витримують заявленого ресурсу та стають джерелом нових проблем. У середньому за належного догляду приводний вал сучасного легкового автомобіля здатний відпрацювати 120 000 км і більше.
У 2026 році ринок приводних валів продовжує зростати, але акцент зміщується на легкі, високоефективні рішення для електричних та гібридних трансмісій. Для власників традиційних авто головне залишається незмінним: уважне ставлення до симптомів, регулярна діагностика та якісне обслуговування забезпечують надійну роботу вузла протягом усього терміну експлуатації автомобіля.
Своєчасна заміна зношених елементів і правильна експлуатація не лише зберігають комфорт і безпеку, а й дозволяють уникнути дорогого ремонту суміжних агрегатів трансмісії. Приводний вал — це не просто металева труба, а складна інженерна система, від якої залежить плавність і надійність руху вашого автомобіля.
