Паливна система — це складний комплекс механізмів і електроніки, який забезпечує зберігання пального, його очищення, точну подачу до двигуна та створення оптимальної паливо-повітряної суміші. Без справної роботи цієї системи двигун внутрішнього згоряння не зможе видати заявлену потужність, а витрата палива та рівень викидів швидко вийдуть за межі норми. У сучасних автомобілях вона перетворилася на високоточний інструмент, де кожна крапля пального дозується з точністю до мілісекунд і мікрограмів.
У легкових авто з бензиновими та дизельними моторами паливна система виконує однакові базові завдання, але реалізує їх по-різному залежно від типу двигуна та технології впорскування. Електронний блок керування двигуном (ЕБУ) постійно аналізує дані з десятків датчиків і коригує роботу системи в реальному часі. Це дозволяє підтримувати оптимальний баланс між потужністю, економічністю та екологічністю навіть за різких змін навантаження.
Сьогодні більшість нових бензинових двигунів використовують технологію безпосереднього впорскування (GDI), а дизельні — систему Common Rail. Обидва рішення дають змогу досягати високого тиску впорскування, точного багатофазного подачі пального та відповідності жорстким екологічним вимогам. Правильне розуміння роботи цих систем допомагає водіям своєчасно помічати проблеми та уникати дорогого ремонту.
Роль паливної системи в роботі двигуна
Паливна система виконує кілька критичних функцій одночасно. Вона зберігає запас пального на 500–700 км пробігу, захищає його від забруднення та випаровування, створює необхідний тиск для розпилення, точно дозує кількість пального відповідно до режиму роботи двигуна та забезпечує якісне змішування з повітрям. Від якості цих процесів залежить не тільки динаміка розгону, а й ресурс поршневої групи, каталізатора та сажового фільтра.
У сучасних умовах паливна система безпосередньо впливає на виконання екологічних норм. Точне керування моментом і кількістю впорскування дозволяє знизити викиди оксидів азоту, твердих частинок та незгорілих вуглеводнів. За даними технічної документації провідних виробників систем упорскування, сучасні рішення здатні зменшити витрату палива на 10–15 % порівняно з системами попереднього покоління при збереженні або навіть зростанні потужності.

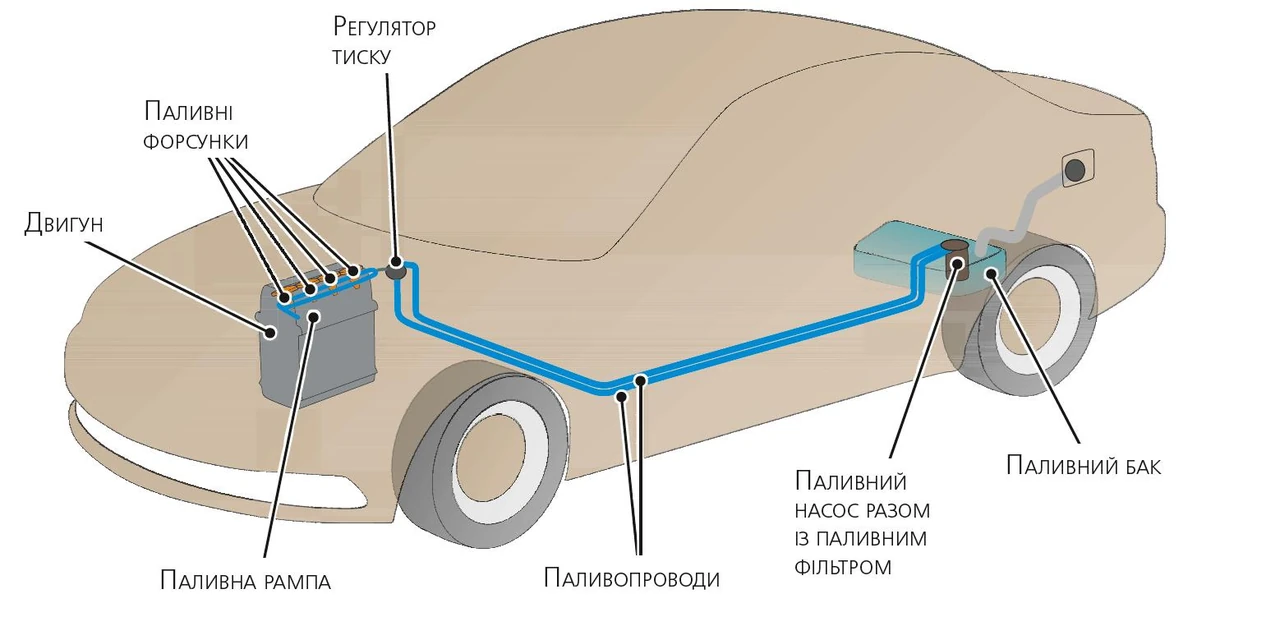

Основні компоненти паливної системи
Кожен елемент паливної системи має чітко визначену роль, і відмова навіть одного з них здатна порушити роботу всього двигуна. Розглянемо ключові вузли.
Паливний бак — це не просто ємність. Сучасні баки виготовляють з багатошарового пластику або сталі зі спеціальним покриттям. Вони оснащені системою вентиляції з адсорбером для вловлювання випарів бензину, датчиком рівня пального (зазвичай магніторезистивним) та часто вбудованим електричним насосом низького тиску. Бак розташовують у найбезпечнішій зоні — під задньою частиною кузова.
Електричний паливний насос низького тиску зазвичай встановлюють безпосередньо в баку. Він забезпечує постійний тиск 3–7 бар для класичних інжекторних бензинових систем і подає пальне до насоса високого тиску в дизельних та бензинових двигунах з безпосереднім впорскуванням. Насос охолоджується самим пальним, тому їзда з майже порожнім баком прискорює його знос.
Паливні фільтри поділяються на грубої та тонкої очистки. Фільтр грубої очистки часто інтегрований у модуль насоса в баку. Фільтр тонкої очистки (зазвичай паперовий або синтетичний) затримує частинки розміром до 5–10 мікрон. У дизельних системах додатково встановлюють сепаратор води, оскільки навіть невелика кількість вологи здатна пошкодити прецизійні деталі насоса високого тиску та форсунок.
Паливна рампа (або акумулятор тиску в Common Rail) накопичує пальне під високим тиском і розподіляє його до форсунок. У бензинових системах GDI тиск у рампі становить 50–200 бар, у дизельних Common Rail — до 2200–2700 бар залежно від покоління системи. Регулювання тиску здійснюється або механічним регулятором, або електронно через дозувальний клапан на насосі високого тиску та датчик тиску в рампі.
Форсунки (інжектори) — це найточніші елементи системи. У сучасних дизельних системах застосовують п’єзоелектричні або електромагнітні форсунки, які здатні виконувати до 5–7 окремих впорскувань за один робочий цикл. У бензинових GDI-системах форсунки встановлюють безпосередньо в головці блоку циліндрів і розпилюють пальне під високим тиском прямо в камеру згоряння.
Електронний блок керування двигуном (ЕБУ) отримує сигнали від датчиків масової витрати повітря, положення колінчастого валу, температури, тиску в колекторі, кисню у відпрацьованих газах (лямбда-зонд) та багатьох інших. На основі цих даних він розраховує тривалість відкриття форсунок, необхідний тиск у рампі та момент впорскування з точністю до мікросекунд.
| Компонент | Основна функція | Характерні особливості сучасних систем |
|---|---|---|
| Паливний бак | Зберігання пального та захист від випаровування | Багатошаровий пластик, вбудований модуль насоса, адсорбер випарів |
| Насос низького тиску | Подача пального з бака до системи | Електричний, занурювальний, тиск 3–7 бар, охолодження пальним |
| Фільтр тонкої очистки | Видалення механічних домішок та води | Змінний кожні 20–40 тис. км, сепаратор води в дизелях |
| Насос високого тиску | Створення тиску для впорскування | Механічний, привод від двигуна, до 2700 бар у дизелях |
| Паливна рампа | Накопичення та розподіл пального | Акумулятор тиску з датчиком, регулювання через ЕБУ |
| Форсунки | Точне розпилення пального | П’єзо- або електромагнітні, до 7 фаз впорскування за цикл |
Джерело даних: технічна документація провідних виробників систем упорскування.
Принцип роботи бензинової паливної системи з безпосереднім впорскуванням
У сучасних бензинових двигунах з технологією GDI пальне подається безпосередньо в камеру згоряння. Електричний насос низького тиску перекачує бензин з бака через фільтр до насоса високого тиску, який встановлюють на головці блоку циліндрів і приводять від розподільного вала. Насос високого тиску створює тиск 50–200 бар (у турбованих версіях до 350 бар), який підтримується в паливній рампі.
ЕБУ визначає момент і тривалість відкриття кожної форсунки на основі даних про навантаження, обороти, температуру двигуна та склад суміші. Пальне розпилюється у вигляді дрібного туману безпосередньо в циліндр під час такту стиснення або впуску залежно від режиму роботи. Це дозволяє створювати як однорідну, так і шарувату суміш, що дає змогу працювати на збіднених сумішах у часткових навантаженнях і економити паливо.
Система GDI забезпечує кращу економічність і динаміку порівняно з розподіленим впорскуванням у впускний колектор, однак вимагає більш якісного пального та регулярного обслуговування. Накопичення нагару на впускних клапанах — типова особливість таких двигунів, оскільки пальне не омиває клапани, як у системах з розподіленим впорскуванням.
Принцип роботи дизельної паливної системи Common Rail
Дизельні двигуни з системою Common Rail працюють за принципом самозаймання від стиснення. Пальне подається під дуже високим тиском безпосередньо в камеру згоряння в кінці такту стиснення. Електричний підкачувальний насос у баку подає дизельне пальне до насоса високого тиску (ТНВД), який створює тиск до 2200–2700 бар. Це пальне надходить у загальну акумулюючу магістраль — рейку (Common Rail), звідки розподіляється до форсунок.
Головна перевага Common Rail — незалежність створення тиску від фази впорскування. Тиск у рейці підтримується постійно, а ЕБУ керує моментом і тривалістю відкриття кожної форсунки окремо. Сучасні п’єзоелектричні форсунки здатні виконувати кілька фаз впорскування за один цикл: попереднє (пілотне) для зниження шуму та NOx, основне для потужності та пост-впорскування для регенерації сажового фільтра.
Така гнучкість дозволяє значно знизити шум, вібрації та токсичність відпрацьованих газів. Система чутлива до якості пального: наявність води або механічних домішок швидко виводить з ладу прецизійні пари плунжер-форсунка та голка розпилювача.
Відмінності між бензиновими та дизельними паливними системами
| Параметр | Бензинова система (GDI) | Дизельна система (Common Rail) |
|---|---|---|
| Тиск впорскування | 50–350 бар | До 2700 бар |
| Тип запалювання | Іскра від свічки | Самозаймання від стиснення |
| Кількість фаз впорскування | 1–3 за цикл | До 7 за цикл |
| Чутливість до якості пального | Середня | Дуже висока |
| Основні проблеми | Нагар на клапанах, забруднення форсунок | Знос ТНВД та форсунок від води та домішок |
| Вплив на викиди | Потрібен GPF для частинок | Потрібні SCR та DPF |
Сучасні тенденції та екологічні вимоги
З 2026–2027 років у Європі починають діяти норми Euro 7, які ще більше посилюють вимоги до викидів твердих частинок (включаючи частинки розміром від 10 нм), оксидів азоту та нових речовин. Паливна система відіграє ключову роль у виконанні цих норм завдяки можливості прецизійного багатофазного впорскування та точного керування тиском.
Виробники продовжують підвищувати максимальний тиск у Common Rail та вдосконалювати конструкцію форсунок. У бензинових двигунах активно впроваджують комбіновані системи (розподілений + безпосередній впорскування), щоб зменшити проблему нагару на клапанах. Одночасно зростає роль діагностики в реальному часі та адаптивних алгоритмів ЕБУ, які компенсують знос компонентів.
Поширені несправності та діагностика
Найчастіші проблеми паливної системи пов’язані з якістю пального та порушенням регламенту обслуговування. Засмічення фільтра тонкої очистки призводить до падіння тиску та перевантаження насоса. Відмова електричного насоса низького тиску проявляється довгим запуском або його відсутністю. У дизельних системах особливо небезпечна вода в пальному — вона викликає корозію та заїдання прецизійних пар.
У GDI-двигунах форсунки забруднюються смолами та нагаром, що погіршує розпилення та збільшує витрату. Діагностика починається з читання кодів помилок через OBD-сканер, вимірювання тиску в рампі та перевірки герметичності системи. Професійні станції використовують стенди для перевірки продуктивності форсунок та насосів високого тиску.
Обслуговування та профілактика паливної системи
Регулярна заміна паливного фільтра відповідно до регламенту виробника — найпростіший і найефективніший спосіб продовжити ресурс системи. Використання якісного пального на перевірених АЗС значно знижує ризик забруднення форсунок та насосів. У дизельних авто рекомендується періодично застосовувати присадки-дегідратори для видалення вологи.
Не варто допускати регулярної їзди з рівнем пального нижче 10–15 літрів — це погіршує охолодження насоса в баку. При появі симптомів (провали потужності, підвищена витрата, важкий запуск) варто негайно провести діагностику, а не чекати, поки проблема переросте в дорогий ремонт форсунок або насоса високого тиску.
Паливна система сучасного автомобіля — це високотехнологічний організм, де точність кожного елемента безпосередньо впливає на загальну ефективність та надійність. Своєчасне обслуговування, використання якісного пального та уважне ставлення до перших ознак несправностей дозволяють зберегти оптимальну роботу двигуна на сотні тисяч кілометрів і забезпечити відповідність актуальним екологічним стандартам.
