Лямбда зонд це електрохімічний датчик, встановлений у випускній системі автомобіля з двигуном внутрішнього згоряння. Він постійно вимірює вміст кисню у відпрацьованих газах і передає сигнал до електронного блоку керування двигуном. Завдяки цій інформації ЕБУ коригує тривалість впорскування палива, підтримуючи оптимальне співвідношення повітря та пального.
У сучасних автомобілях лямбда зонд став обов’язковим елементом системи випуску. Він забезпечує ефективне згоряння, знижує токсичність вихлопу та допомагає каталізатору працювати в повну силу. Без точних даних від датчика двигун переходить у аварійний режим з підвищеною витратою пального та погіршеною динамікою.
Технологія лямбда-зонда пройшла шлях від експериментальних зразків 1960-х років до високоточних широкосмугових датчиків, які використовуються сьогодні. Розуміння принципу його роботи дозволяє водіям та майстрам краще діагностувати проблеми та підтримувати автомобіль у справному стані.
Що таке лямбда зонд і де він розташовується

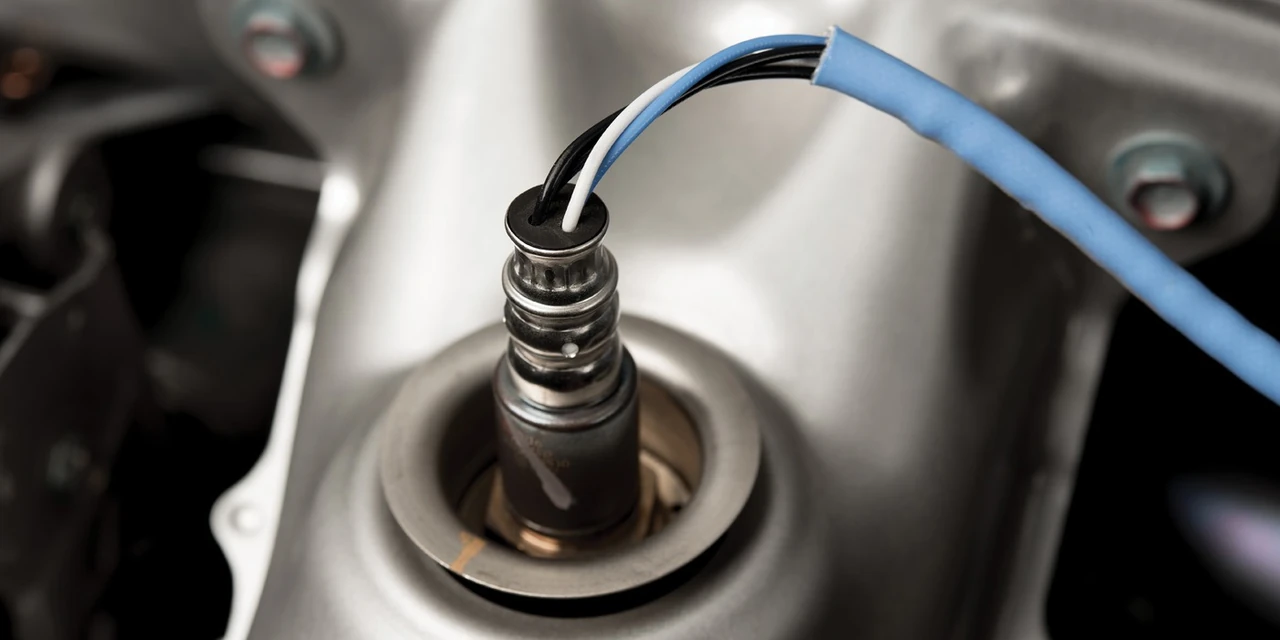

Лямбда зонд це пристрій, який реагує на різницю концентрації кисню між вихлопними газами та навколишнім повітрям. Він кріпиться безпосередньо у випускному колекторі або в трубі перед каталізатором, а в багатьох сучасних моделях — ще й після каталізатора. Перший датчик відповідає за керування сумішшю, другий — за контроль ефективності каталітичного нейтралізатора.
У бензинових двигунах зазвичай встановлюють один або два зонди залежно від року випуску та екологічного класу. У дизельних автомобілях та машинах з прямим впорскуванням кількість датчиків може сягати чотирьох. Кожен з них працює в агресивному середовищі високих температур та хімічно активних газів.
Розташування зонда вибрано не випадково: саме в цій точці температура газів достатньо висока для активації керамічного елемента, а склад вихлопу ще не встиг змінитися після проходження через каталізатор.
Історія створення та розвиток технології
Розробка лямбда-зонда велася наприкінці 1960-х років у компанії Bosch під керівництвом інженера Гюнтера Баумана. Перші серійні зразки з’явилися 1976 року і вперше встановлювалися на автомобілі Volvo та Saab для ринку США. Тоді це стало відповіддю на посилення норм викидів шкідливих речовин.
У 1982 році Bosch представив підігрівальний елемент, який дозволяв датчику досягати робочої температури за 30 секунд після холодного пуску. Це значно підвищило точність регулювання на етапі прогріву двигуна та подовжило ресурс виробу до приблизно 160 000 км. У 1996 році з’явився планарний широкосмуговий датчик з інтегрованим нагрівачем, який став стандартом для сучасних систем.
Сьогодні технологія використовується не лише в легкових авто, а й у вантажівках, мотоциклах, газових двигунах та навіть у промислових установках. За понад 50 років виробництва випущено більше ніж 1,7 мільярда таких датчиків.
Принцип роботи лямбда-зонда
Робота лямбда-зонда базується на електрохімічних властивостях діоксиду цирконію. При температурі понад 300 °C кераміка стає твердим електролітом, здатним проводити іони кисню. На поверхні кераміки напилені пористі платинові електроди, які контактують з вихлопними газами з одного боку та з атмосферним повітрям — з іншого.
Різниця парціального тиску кисню створює електрорушійну силу. Напруга на виході датчика змінюється залежно від того, наскільки суміш багата чи бідна на паливо. Електронний блок керування зчитує цей сигнал кілька разів на секунду і коригує подачу палива, прагнучи до стехіометричного співвідношення.
Для бензину ідеальним вважається співвідношення приблизно 14,7 кг повітря на 1 кг палива, що відповідає λ = 1. За такого значення трикомпонентний каталізатор найбільш ефективно перетворює шкідливі речовини на нешкідливі.
Конструкція сучасного датчика
Класичний лямбда зонд складається з керамічного чутливого елемента у формі наперстка або плоскої пластини, металевого корпусу з різьбою для вкручування у випускну трубу та захисного ковпачка з отворами для проходу газів. Усередині розміщено нагрівальний елемент, який підтримує температуру чутливої зони на рівні 700–800 °C.
Сучасні широкосмугові датчики мають складнішу структуру: крім вимірювальної комірки Нернста, вони містять помпову комірку та дифузійну щілину. Це дозволяє вимірювати не лише перехід через стехіометричну точку, а й широкий діапазон значень λ — від сильно збагаченої до сильно збідненої суміші.
Кількість проводів залежить від типу: старі датчики мали 1–2 дроти, сучасні — до 6 (два для нагрівача, решта для сигналу та калібрування). Корпус захищає чутливий елемент від механічних пошкоджень та забезпечує герметичність з’єднання з випускною системою.
Види лямбда-зондів та їхні відмінності
Автомобільна промисловість використовує кілька типів кисневих датчиків. Вибір залежить від вимог до точності регулювання, екологічного класу автомобіля та конструкції двигуна. Нижче наведено порівняння основних видів.
| Тип датчика | Принцип вимірювання | Характеристика сигналу | Типові застосування |
|---|---|---|---|
| Цирконієвий двоточковий (вузькосмуговий) | Генерація напруги за рівнянням Нернста | Стрімкий стрибок напруги біля λ = 1 (приблизно від 0,1 В до 0,9 В) | Автомобілі до 2000–2010 років, базові системи керування |
| Широкосмуговий (планарний) | Помпова комірка + комірка Нернста | Лінійний сигнал у широкому діапазоні λ (від 0,7 до 2,5 і ширше) | Сучасні бензинові та дизельні двигуни, пряме впорскування, гібриди |
| Титановий (резистивний) | Зміна електричного опору титанового діоксиду | Зміна опору залежно від вмісту кисню | Деякі моделі японських та американських авто 1990–2000-х років |
Джерело даних: Bosch Mobility.
Вузькосмугові датчики прості та недорогі, але дають лише інформацію «багата/бідна» суміш. Широкосмугові забезпечують точне числове значення λ у реальному часі, що дозволяє ЕБУ точніше дозувати паливо та швидше реагувати на зміни навантаження. Саме тому вони стали стандартом у всіх нових автомобілях, що відповідають нормам Євро-5 та Євро-6.
Роль лямбда-зонда в роботі двигуна та екології
Головне завдання лямбда-зонда — підтримувати стехіометричний склад суміші. Коли суміш занадто багата (λ < 1), у вихлопі мало кисню і напруга на датчику висока. ЕБУ зменшує подачу палива. Коли суміш бідна (λ > 1), кисню багато, напруга низька — ЕБУ збільшує впорскування.
Точне регулювання критично важливе для роботи трикомпонентного каталізатора. Лише в вузькому вікні біля λ = 1 він ефективно перетворює оксид вуглецю, вуглеводні та оксиди азоту на вуглекислий газ, воду та азот. Відхилення навіть на 1–2 % значно знижує ефективність нейтралізації.
У результаті правильної роботи лямбда-зонда зменшуються викиди шкідливих речовин, знижується витрата пального та подовжується ресурс каталізатора. Це безпосередньо впливає на відповідність автомобіля екологічним нормам, які діють в Україні.
Ознаки несправності лямбда-зонда
Несправний датчик кисню порушує весь ланцюг керування сумішшю. Найпоширеніші симптоми — це поява індикатора Check Engine на панелі приладів, нестабільна робота двигуна на холостих обертах, провали при прискоренні та помітне зростання витрати пального.
Додатково може з’явитися запах сірководню з вихлопної труби, чорний дим або підвищена токсичність вихлопу під час техогляду. У деяких випадках автомобіль переходить у аварійний режим з обмеженням потужності та обертів.
Причини виходу з ладу різноманітні: забруднення сажею або маслом через знос поршневих кілець, пошкодження проводки, перегрів через витік антифризу в циліндри, використання неякісного пального з присадками. Ресурс якісного підігрівного датчика зазвичай становить 100 000–160 000 км, але в українських умовах експлуатації він може бути меншим.
Діагностика та заміна датчика
Перший етап діагностики — зчитування кодів помилок за допомогою OBD-сканера. Найчастіші коди пов’язані з низькою/високою напругою сигналу, повільною реакцією або відсутністю сигналу від першого чи другого зонда. Далі перевіряють напругу та форму сигналу осцилографом або мультиметром у режимі роботи двигуна.
Заміна виконується на холодному двигуні. Старий датчик відкручується спеціальним ключем, різьбове з’єднання очищається, наноситься високотемпературна паста та встановлюється новий зонд з відповідним номером за каталогом виробника. Після заміни обов’язково скидаються помилки та проводиться адаптація за допомогою діагностичного обладнання.
Важливо обирати датчик оригінальної якості або перевірених брендів, оскільки дешеві аналоги часто мають неточний сигнал і швидко виходять з ладу. Після встановлення рекомендується проїхати 50–100 км у різних режимах, щоб ЕБУ повністю адаптувався до нового елемента.
Як продовжити термін служби лямбда-зонда
Тривалість роботи датчика значною мірою залежить від стану двигуна та якості обслуговування. Регулярна заміна свічок запалювання, повітряного фільтра та використання якісного пального зменшують ризик забруднення чутливого елемента сажею та відкладеннями.
Необхідно стежити за відсутністю витоків оливи або антифризу в камери згоряння — ці рідини швидко виводять зонд з ладу. Під час ремонту випускної системи варто уникати механічних пошкоджень проводки та роз’ємів датчика.
Періодична діагностика на СТО з перевіркою параметрів у реальному часі дозволяє виявити погіршення роботи зонда до того, як з’являться явні симптоми. У багатьох випадках вчасна заміна запобігає дорогому ремонту каталізатора, який може постраждати від тривалої роботи на неправильній суміші.
Сучасний стан технології у 2026 році
За понад півстоліття лямбда-зонд еволюціонував від простого порогового елемента до високоточного широкосмугового датчика з інтегрованою електронікою. Сьогодні він є невід’ємною частиною систем керування двигуном, які відповідають найжорсткішим екологічним вимогам.
У 2026 році технологія продовжує вдосконалюватися: зменшується час виходу на робочий режим, підвищується стійкість до отруєння та механічних навантажень, інтегруються нові матеріали для чутливих елементів. У гібридних силових установках та автомобілях з системами старт-стоп вимоги до швидкості та точності зонда ще вищі.
Для власників автомобілів в Україні це означає, що якісний лямбда зонд залишається важливим елементом не лише для економії пального, а й для проходження техогляду та відповідності нормам викидів. Своєчасна діагностика та заміна на перевірений аналог дозволяє підтримувати двигун у оптимальному стані протягом усього терміну експлуатації автомобіля.
Лямбда зонд це не просто датчик, а ключовий елемент, який поєднує економічність, потужність та екологічність сучасного двигуна внутрішнього згоряння. Його справна робота безпосередньо впливає на комфорт водіння, витрати на пальне та стан навколишнього середовища. Регулярний контроль стану цього компонента — проста та ефективна профілактика серйозних проблем з двигуном і випускною системою.
