Стабілізатор поперечної стійкості є невід’ємним елементом підвіски більшості сучасних легкових автомобілів і позашляховиків. Він безпосередньо впливає на те, наскільки впевнено машина тримається траєкторії в поворотах і наскільки комфортно почувається водій за кермом. Цей компонент не замінює пружини чи амортизатори, а доповнює їхню роботу саме в моменти, коли з’являється різниця у вертикальних переміщеннях лівого та правого колеса однієї осі.
На практиці стабілізатор поперечної стійкості зменшує крен кузова, перерозподіляє вертикальне навантаження між колесами та допомагає шинам зберігати оптимальний контакт з дорогою. У реальних умовах українських трас, де повороти часто поєднуються з вибоїнами та зміною покриття, справна робота цього вузла стає фактором, що впливає як на безпеку, так і на ресурс інших елементів підвіски.

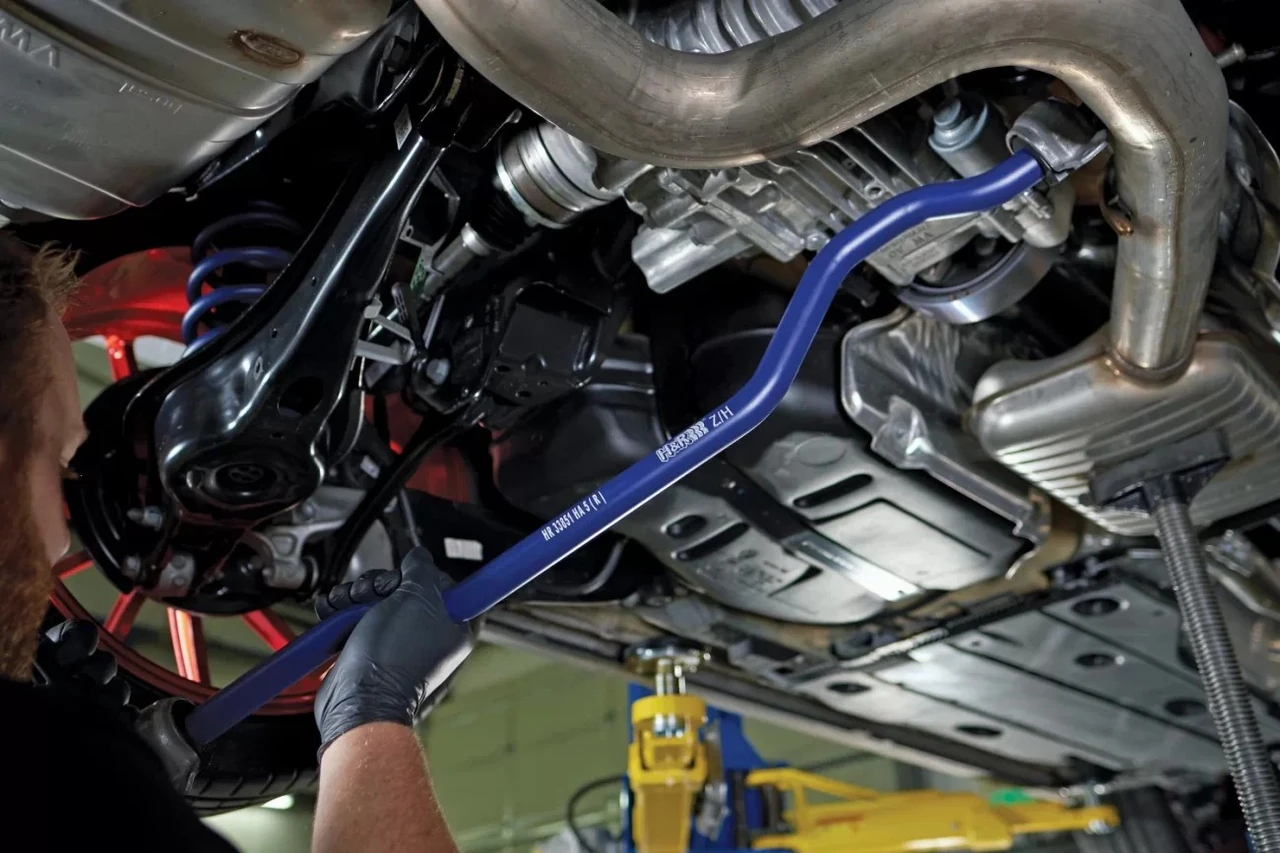

Конструктивно стабілізатор поперечної стійкості являє собою П-подібну або U-подібну штангу з пружинної сталі, яка кріпиться поперек кузова. Центральна частина фіксується гумовими втулками в хомутах, що дозволяють штанзі обертатися. Кінці з’єднуються зі стійками підвіски або безпосередньо з важелями через спеціальні тяги — стійки стабілізатора. Така схема забезпечує передачу зусиль між лівою та правою сторонами без жорсткого обмеження вертикального ходу підвіски.
Конструктивні особливості та основні компоненти
Основу становить штанга круглого або трубчастого перерізу. Трубчасті варіанти дозволяють зменшити масу при збереженні достатньої жорсткості на кручення, оскільки основний внесок у опір кручення дає матеріал, віддалений від осі. Плечі штанги виконують функцію важелів: чим довші ці плечі, тим меншою стає загальна жорсткість системи.
Гумові втулки центрального кріплення не лише фіксують штангу, а й демпфують вібрації та дозволяють невеликі кутові переміщення. З часом гума втрачає еластичність, з’являється люфт, і стабілізатор починає працювати менш ефективно. Стійки стабілізатора (тяги) зазвичай мають кульові шарніри або сайлентблоки на кінцях. Вони передають зусилля від штанги до підвіски і самі є витратним елементом.
| Компонент | Матеріал та конструкція | Роль у системі |
|---|---|---|
| Штанга стабілізатора | Пружинна сталь, суцільна або трубчаста, П-подібна форма | Створює пружний момент при скручуванні, протидіє крену |
| Гумові втулки | Спеціальна гума з металевим каркасом, хомути кріплення | Дозволяють обертання штанги, гасять вібрації, фіксують положення |
| Стійки (тяги) стабілізатора | Металевий стрижень з кульовими шарнірами або сайлентблоками | Передають зусилля між штангою та елементами підвіски |
| Кріплення до кузова | Хомути з болтами, іноді з додатковими опорами | Забезпечують надійну фіксацію та передачу реактивних зусиль на кузов |
Після таблиці варто зазначити, що кожен компонент впливає на загальну ефективність. Зношені втулки або стійки не просто створюють шум — вони знижують точність роботи всього механізму і прискорюють знос суміжних деталей підвіски.
Принцип роботи стабілізатора поперечної стійкості
Коли автомобіль входить у поворот, відцентрова сила зміщує кузов назовні. Зовнішнє колесо стискається, внутрішнє розвантажується. Відрізки штанги, що виконують роль важелів, повертаються на різні кути відносно один одного. Центральна частина скручується як торсіон і створює пружний момент, який намагається вирівняти положення коліс.
Цей момент передається через стійки на протилежний бік підвіски. У результаті внутрішнє колесо притискається до дороги сильніше, а зовнішнє отримує додаткове навантаження. Збільшення вертикальної сили на зовнішніх шинах підвищує їх здатність сприймати бічні сили без зриву в ковзання. Таким чином стабілізатор поперечної стійкості не просто зменшує крен — він реально впливає на межу стійкості автомобіля в повороті.
Важливо розуміти: стабілізатор реагує тільки на різницю переміщень лівого та правого колеса. Якщо обидва колеса піднімаються або опускаються одночасно (наприклад, на лежачому поліцейському), штанга просто провертається у втулках і майже не створює додаткового зусилля. Це дозволяє зберігати комфорт на прямих і при рівномірних нерівностях.
Жорсткість стабілізатора залежить від діаметра штанги (точніше — від четвертого степеня радіуса для суцільного перерізу), довжини важелів та властивостей матеріалу. Навіть невелике збільшення діаметра суттєво підвищує опір кручення. Тому виробники підбирають товщину штанги залежно від маси автомобіля, висоти центру ваги та цільових характеристик керованості.
Історія розвитку та поява технології
Перший патент на стабілізатор поперечної стійкості отримав канадський винахідник Стівен Коулман у 1919 році. У довоєнний період такі елементи встановлювали рідко — більшість автомобілів мали жорсткі ресорні підвіски, де крен був невеликим природно. З переходом на м’якіші пружинні підвіски у 1950-х роках стабілізатор поперечної стійкості став масовим рішенням. Він дозволив поєднати комфорт вертикальної підвіски з необхідною поперечною жорсткістю.
Подальший розвиток пішов у бік диференційованого підходу: різні жорсткості переднього та заднього стабілізаторів дозволяють впливати на баланс керованості — надлишкову чи недостатню повертальність. У 1990-х з’явилися перші активні системи, а в 2020-х роках електричні та гідравлічні рішення стали доступними навіть у преміум-сегменті.
Типи стабілізаторів поперечної стійкості
Пасивні стабілізатори — найпоширеніший варіант. Їх жорсткість фіксована і визначається на етапі проєктування. Вони прості, надійні та недорогі в обслуговуванні.
Регульовані (тюнінгові) варіанти дозволяють змінювати ефективну жорсткість за допомогою заміни штанги на товстішу, регулювання довжини важелів або використання спеціальних муфт. Такі рішення популярні в автоспорті та серед власників, які хочуть скоригувати поведінку автомобіля.
Активні та адаптивні системи використовують гідравлічні або електричні актуатори. Вони можуть збільшувати жорсткість у динамічних поворотах або, навпаки, роз’єднувати штангу на бездоріжжі для збільшення артикуляції коліс. Приклади — системи типу Toyota Kinetic Dynamic Suspension System або сучасні 48-вольтові електричні рішення в преміум-позашляховиках. Такі технології поєднують спортивну керованість з високим рівнем комфорту на прямих.
| Тип системи | Принцип регулювання | Переваги | Недоліки |
|---|---|---|---|
| Пасивний | Фіксована жорсткість | Простота, надійність, низька вартість | Компроміс між комфортом і керованістю |
| Регульований (механічний) | Заміна штанги або регулювання важелів | Можливість тюнінгу під стиль водіння | Потрібна ручна заміна, не адаптується на ходу |
| Активний (електро/гідро) | Актуатори змінюють жорсткість у реальному часі | Оптимальний баланс у будь-яких умовах | Вища вартість, складність ремонту |
Вплив на керованість, безпеку та комфорт
Правильно підібраний стабілізатор поперечної стійкості зменшує крен кузова на 30–50 % у типових поворотах, що покращує реакцію автомобіля на дії керма та підвищує впевненість водія. Збільшення навантаження на зовнішні колеса дозволяє шинам розвивати більшу бічну силу до моменту зриву.
Водночас надто жорсткий стабілізатор може погіршити комфорт на нерівностях і навіть зменшити зчеплення на розбитих дорогах, коли одне колесо «висітиме» в повітрі. Тому виробники шукають баланс, а в активних системах цей баланс досягається автоматично.
На практиці передній стабілізатор сильніше впливає на недостатню повертальність (tendency to understeer), задній — на надлишкову. Зміна жорсткості одного з них дозволяє тонко налаштувати поведінку автомобіля під конкретні умови експлуатації.
Типові несправності та обслуговування
Найчастіше виходять з ладу гумові втулки та стійки стабілізатора. Ознаки зносу — характерний стукіт або скрип у передній або задній підвісці при проїзді нерівностей, особливо на низькій швидкості та при поворотах керма. З’являється люфт, погіршується реакція на кермо, автомобіль може «плавати» в колії.
Стійки стабілізатора зношуються швидше через кульові з’єднання, які сприймають постійні навантаження. Втулки страждають від старіння гуми, впливу реагентів узимку та механічних пошкоджень.
Рекомендації з обслуговування прості, але важливі. Втулки варто міняти попарно з обох боків осі, щоб уникнути нерівномірного зносу нових деталей. Під час заміни обов’язково перевіряють стан штанги на наявність корозії та тріщин. Після робіт бажано виконати перевірку кутів розвалу-сходження, хоча сам стабілізатор безпосередньо на ці параметри не впливає.
У нашій практиці регулярна діагностика підвіски раз на 15–20 тисяч кілометрів дозволяє виявити проблеми на ранній стадії і уникнути дорожчого ремонту суміжних вузлів. Особливо актуально це для автомобілів, що експлуатуються на українських дорогах з частими нерівностями та сезонними реагентами.
Сучасні технології та напрямки розвитку
Сучасні активні системи стабілізаторів поперечної стійкості використовують дані від датчиків прискорення, кута повороту керма та швидкості. Електронний блок керування за частки секунди розраховує необхідну жорсткість і передає команду актуаторам. У преміум-автомобілях це дозволяє майже повністю усунути крен у спортивному режимі і водночас забезпечити м’яку підвіску в комфортному режимі руху по прямій.
Деякі позашляховики отримали функцію роз’єднання стабілізатора на низьких швидкостях для максимальної артикуляції коліс на бездоріжжі. Після повернення на тверде покриття система автоматично замикає штангу. Такі рішення поєднують можливості серйозного позашляховика з поведінкою легкового автомобіля на асфальті.
Подальший розвиток пов’язаний з інтеграцією стабілізаторів у загальну систему електронного керування шасі, включно з передбачувальними алгоритмами на основі даних навігації та камер. Це дозволить ще точніше адаптувати характеристики під конкретну дорожню ситуацію.
Стабілізатор поперечної стійкості залишається одним із найбільш ефективних і водночас відносно простих рішень для підвищення поперечної стійкості автомобіля. Його правильна робота безпосередньо впливає на безпеку, керованість та ресурс підвіски в цілому. Регулярна перевірка стану втулок і стійок, своєчасна заміна зношених елементів та розуміння принципів роботи дозволяють водіям максимально використовувати можливості свого автомобіля незалежно від умов експлуатації. У сучасних умовах, коли активні системи стають доступнішими, вибір між пасивним і адаптивним варіантом залежить уже не тільки від бюджету, а й від пріоритетів — максимального комфорту чи максимально точної керованості.
