Інтеркулер це теплообмінник, який охолоджує стиснене повітря перед його подачею в циліндри турбованого двигуна. Турбокомпресор нагнітає повітря під тиском, але при цьому сильно підвищує його температуру. Без додаткового охолодження гарячий заряд втрачає щільність, двигун отримує менше кисню і не реалізує повний потенціал наддуву.
У більшості сучасних бензинових і дизельних турбомоторів інтеркулер став обов’язковим елементом конструкції. Він дозволяє поєднувати компактність двигуна з високою потужністю та прийнятною витратою палива. В українських умовах, де літо часто спекотне, а дороги передбачають тривалі навантаження, цей компонент безпосередньо впливає на динаміку та ресурс силового агрегату.
Розглянемо детально, як саме працює інтеркулер, які існують типи, які переваги він дає та на що звертати увагу при експлуатації.
Що таке інтеркулер та його роль у системі наддуву
Інтеркулер — це проміжний охолоджувач повітря, розташований між турбокомпресором і впускним колектором. Його головне призначення — знизити температуру повітря після стиснення. Чим нижча температура заряду, тим більша його щільність при тому самому тиску. Більша щільність означає більше молекул кисню в кожному циліндрі за один такт.
Без інтеркулера температура повітря після турбіни часто перевищує 180–220 °C. При такій температурі повітря розширюється, його об’ємна щільність падає, і двигун фізично не може спалити стільки палива, скільки дозволяє тиск наддуву. Інтеркулер повертає повітрю щільність, наближаючи температуру до значення навколишнього середовища або трохи вище.
У сучасних двигунах з турбонаддувом інтеркулер також виконує захисну функцію. Він зменшує ризик детонації — передчасного самозаймання суміші, яке руйнує поршні та кільця. Це дозволяє інженерам закладати вищий тиск наддуву без шкоди для надійності.
Принцип роботи інтеркулера: термодинаміка простими словами
Коли турбокомпресор стискає повітря, відбувається адіабатичний процес: тиск зростає, а температура підвищується пропорційно до ступеня стиснення. Молекули повітря рухаються швидше, кінетична енергія перетворюється на теплову. Це фундаментальний закон фізики, який не обійти.
Інтеркулер працює за принципом теплообмінника. Гаряче стиснене повітря проходить через мережу тонких трубок або каналів, оточених ребрами великої площі. Зовнішнє повітря або рідина забирає надлишкове тепло. В результаті температура заряду на виході з інтеркулера може бути на 60–120 °C нижчою, ніж на вході.
Кожні 10 °C зниження температури збільшують щільність повітря приблизно на 3–3,5 %. При типовому охолодженні на 70–80 °C приріст щільності сягає 20–25 %. Саме тому інтеркулер безпосередньо впливає на потужність і крутний момент.
За даними ATL.ua, інтеркулер може збільшити потужність двигуна від кількох до 30 % залежно від ступеня тюнінгу, ефективності охолодження та початкового стану мотора.
Основні типи інтеркулерів та їх порівняння
Існує два базові принципи охолодження: пряме повітрям і через проміжну рідину. Кожен має свої конструктивні особливості, переваги та обмеження.
| Тип інтеркулера | Принцип охолодження | Переваги | Недоліки |
|---|---|---|---|
| Повітря-повітря (Air-to-Air) | Гаряче повітря проходить через трубки, охолоджується зустрічним потоком атмосферного повітря | Проста конструкція, відсутність насоса та рідини, висока надійність, хороша ефективність при русі | Потребує значного повітряного потоку, більший фізичний розмір, можливий heat soak у заторах або на малій швидкості |
| Повітря-вода (Air-to-Water) | Повітря охолоджується рідиною в компактному теплообміннику біля двигуна; рідина потім віддає тепло в окремому радіаторі | Компактний розмір серцевини, короткі повітропроводи, менший турболаг, стабільна робота в умовах обмеженого простору | Складніша система (помпа, шланги, розширювальний бачок), вища вартість, два етапи теплообміну дещо знижують загальну ефективність |
Дані узагальнено з технічних матеріалів Garrett Motion та ATL.ua. Більшість легкових автомобілів використовують повітря-повітря тип через простоту та надійність. Повітря-водяні системи частіше зустрічаються в сучасних авто з щільним компонуванням моторного відсіку або в гоночних машинах, де важлива компактність і можливість додаткового охолодження.
Конструктивні особливості інтеркулера
Серцевина інтеркулера зазвичай виготовляється з алюмінію — матеріалу з високою теплопровідністю та низькою вагою. Конструкція може бути трубчасто-пластинчастою або трубчасто-стрічковою. Ребра (ламелі) збільшують площу теплообміну в кілька разів.
Важливими параметрами є товщина серцевини, кількість проходів повітря (single-pass або dual-pass) та площа фронтальної поверхні. Чим більша площа і чим краще організований повітряний потік, тим вища ефективність охолодження. Водночас надто щільна конструкція створює опір — падіння тиску (pressure drop), яке частково «з’їдає» буст.
Якісні інтеркулери від провідних виробників мають оптимізований баланс між охолодженням і пропускною здатністю. Падіння тиску в межах 0,3–0,7 бар вважається прийнятним для більшості дорожніх автомобілів.
Розташування інтеркулера в автомобілі
Найпоширеніші варіанти — передній монтаж (front mount intercooler, FMIC) і верхній монтаж (top mount intercooler, TMIC).
Передній монтаж забезпечує найкраще охолодження: інтеркулер отримує свіже повітря з решітки радіатора. Така схема ефективна при тривалому русі на високій швидкості та в спекотну погоду. Мінус — довші повітропроводи, трохи більший турболаг і вразливість до пошкоджень камінням.

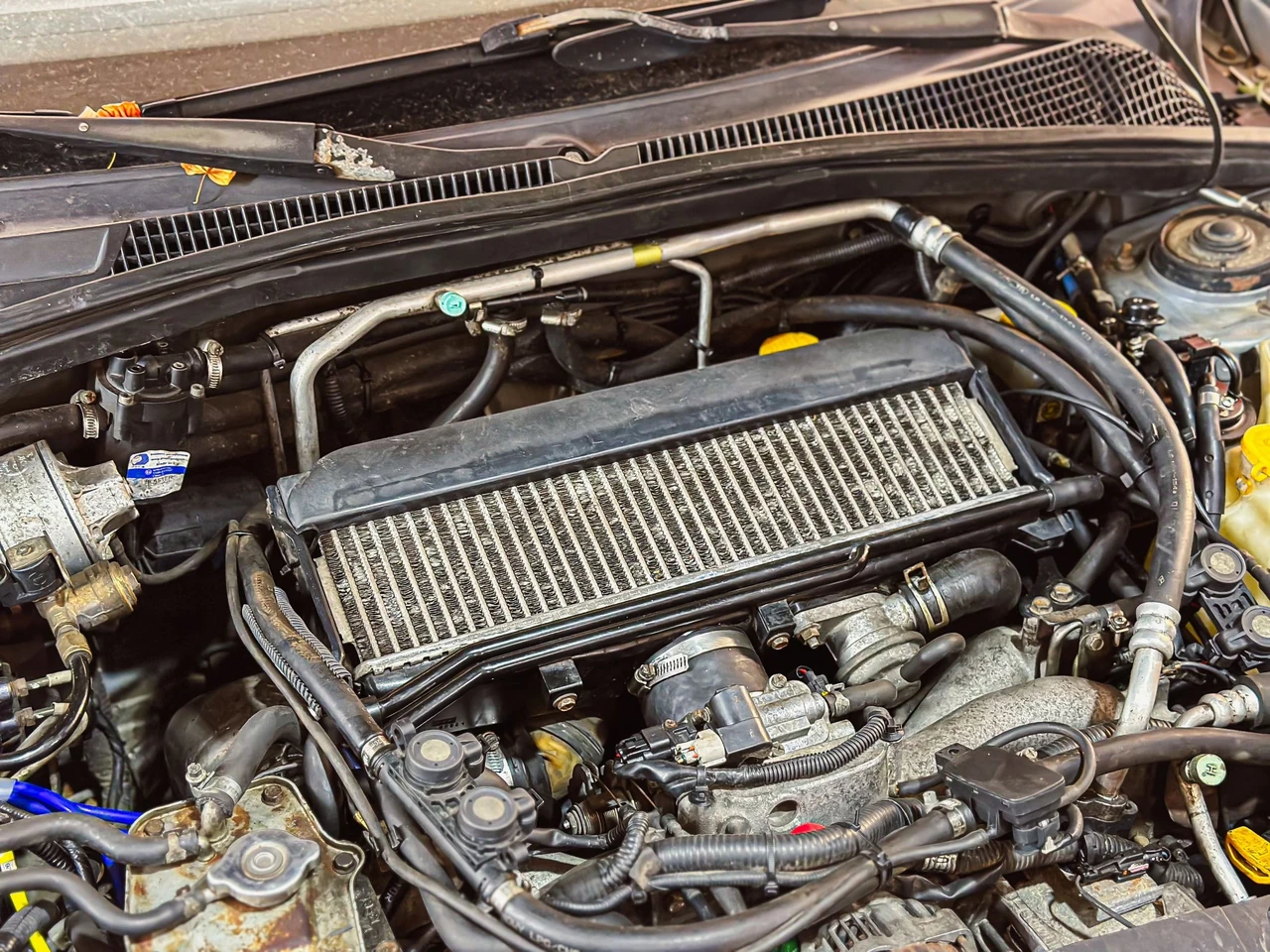

Верхній монтаж розташовує інтеркулер безпосередньо над двигуном. Переваги — короткі патрубки, швидша реакція турбіни на педаль газу та простіший монтаж. Недолік — сильніший heat soak від гарячого двигуна, особливо в заторах або при тривалій роботі на холостому ходу. У сучасних авто з щільним моторним відсіком часто використовують гібридні рішення або повітря-водяні системи.
Переваги інтеркулера для двигуна та водія
Головний ефект — зростання потужності та крутного моменту. Додаткові 10–30 % потужності в тюнінгованих двигунах стають реальними саме завдяки ефективному охолодженню заряду. Але навіть у стокових моторах інтеркулер дозволяє інженерам закладати вищий тиск наддуву без ризику детонації.
Зниження температури впускного повітря зменшує температуру вихлопних газів. Це подовжує ресурс турбокомпресора, каталізатора та сажового фільтра. Двигун працює м’якше, з меншим навантаженням на поршневу групу.
Краще згоряння суміші позитивно впливає на паливну економічність при однаковому стилі їзди. У багатьох випадках інтеркулер також сприяє зниженню шкідливих викидів, що важливо для відповідності сучасним екологічним нормам.
Ефективний інтеркулер дозволяє двигуну отримувати більше кисню при тому самому об’ємі циліндрів, що безпосередньо підвищує потужність і крутний момент без збільшення робочого об’єму.
Недоліки, типові проблеми та обслуговування
Інтеркулер додає вартість автомобілю та певну вагу. У разі пошкодження (пробоїни від каміння, корозія) з’являється витік повітря — двигун втрачає потужність, з’являються ривки та підвищена витрата палива.
Найпоширеніша проблема передніх інтеркулерів — забруднення ребер пилом, комахами та дорожнім брудом. Це погіршує теплообмін. У зимовий період сіль та реагенти можуть прискорювати корозію алюмінію, якщо немає додаткового захисту.
Ознаки несправності: помітне падіння динаміки, особливо на високих обертах, шиплячі звуки при розгоні, збільшення диму з вихлопної труби. Регулярна перевірка герметичності патрубків і чистка серцевини (обережно, без високого тиску на ребра) допомагають уникнути серйозних проблем.
Інтеркулер у сучасних автомобілях та при тюнінгу
Сьогодні інтеркулер є стандартним обладнанням майже всіх турбованих легкових і комерційних автомобілів. У дизельних моторах він особливо важливий для зниження температури вихлопу та забезпечення чистого згоряння. У бензинових турбомоторах з безпосереднім упорскуванням інтеркулер дозволяє реалізувати високий тиск наддуву при збереженні детонаційної стійкості.
При тюнінгу інтеркулер часто стає одним з перших елементів модернізації. Більша серцевина, кращий дизайн ребер та оптимізовані повітропроводи дають можливість підняти буст і потужність. Важливо зберігати баланс: надто великий інтеркулер може створити надмірний опір і знизити відгук турбіни.
В українських реаліях, де багато автомобілів експлуатуються з причепами або в умовах високих температур, правильно підібраний і обслуговуваний інтеркулер помітно покращує комфорт і надійність поїздок.
У спекотну погоду та при тривалих навантаженнях ефективність інтеркулера безпосередньо впливає на стабільність потужності та температуру двигуна — фактори, які визначають як динаміку, так і довговічність силового агрегату.
Сучасні технології дозволяють створювати інтеркулери з високою ефективністю при мінімальному падінні тиску. Виробники продовжують удосконалювати конструкції, поєднуючи компактність повітря-водяних систем з ефективністю повітря-повітряних. Для власника автомобіля головне — розуміти роль цього компонента та своєчасно звертати увагу на його стан. Це забезпечує стабільну роботу турбованого двигуна протягом багатьох років експлуатації.
