Правильна схема підключення стартера безпосередньо впливає на швидкість і надійність запуску двигуна, особливо в холодну пору року, коли масло в картері густіє, а акумуляторна батарея працює на межі можливостей. Неправильне з’єднання проводів, ослаблені контакти чи пошкоджене реле призводять до характерного клацання, повільного обертання колінчастого вала або повної відмови системи. У більшості легкових автомобілів з 12-вольтовою бортовою мережею стартер споживає під час пуску від 150 до 300 ампер у звичайних умовах і значно більше в мороз — до 400–500 ампер залежно від об’єму двигуна та стану мастила.
Сучасні системи запуску поєднують потужний електродвигун постійного струму з електромагнітним втягувальним реле (соленоїдом) та механізмом зачеплення. Додаткові реле або блоки керування в автомобілях з системою «старт-стоп» захищають ланцюг від перевантажень і забезпечують точний контроль моменту вмикання. Розуміння будови, принципу роботи та типових схем підключення дозволяє самостійно виконати діагностику або заміну з мінімальним ризиком пошкодження електрообладнання.
Будова автомобільного стартера та ключові компоненти
Автомобільний стартер — це компактний електродвигун постійного струму, розрахований на короткочасну роботу з високим крутним моментом. Основні елементи конструкції розташовані в металевому корпусі, який кріпиться до блоку двигуна.
- Якір (ротор) з обмотками та колектором — обертається під дією магнітного поля, передаючи обертання через привод.
- Щітковий вузол — забезпечує контакт між нерухомими обмотками та обертовим якорем; щітки зношуються з часом і потребують заміни.
- Втягувальне реле (соленоїд) — електромагніт з двома обмотками: втягуючою (споживає до 40 А протягом короткого часу) та утримуючою (близько 10 А). Воно переміщує сердечник, який через важіль висуває шестерню бендикса.
- Бендикс (обгінна муфта) — механізм вільного ходу, який дозволяє шестерні зачепитися з вінцем маховика лише під час пуску; після запуску двигуна муфта прослизає, захищаючи стартер від зворотного обертання на високих обертах.
- Привідна шестерня — входить у зачеплення з зубчастим вінцем маховика.
У редукторних стартерах (сучасні моделі) між якорем та бендиксом встановлено планетарний редуктор. Це зменшує споживаний струм і підвищує крутний момент, що особливо важливо для дизельних двигунів та автомобілів з великим робочим об’ємом.
Таблиця основних компонентів стартера
| Компонент | Функція | Типові проблеми |
|---|---|---|
| Втягувальне реле | Переміщує бендикс та замикає силові контакти | Зношені «п’ятачки», обрив обмоток |
| Бендикс (обгінна муфта) | Зчеплення з маховиком та захист від зворотного обертання | Знос зубців, заклинювання муфти |
| Якір та щітки | Створення обертального моменту | Знос колектора, зношені щітки, міжвиткове замикання |
| Силові контакти | Передача струму до 300–500 А | Підгоряння, окислення |
Дані про типові несправності та характеристики компонентів узагальнено на основі матеріалів сервісних ресурсів atl.ua та starters.kiev.ua.
Принцип роботи стартера
Коли ключ запалювання повертають у положення «старт» (або натискають кнопку Start/Stop за наявності відповідної системи), струм низької сили надходить на втягувальне реле. Втягуюча обмотка створює потужне магнітне поле, сердечник втягується всередину котушки. Через систему важелів шестерня бендикса висувається вперед і входить у зачеплення з вінцем маховика. Одночасно силові контакти реле замикаються, і повний струм від акумулятора надходить безпосередньо на обмотки стартера.
Якір починає обертатися, передаючи момент через бендикс на колінчастий вал. Після запуску двигуна (коли його оберти перевищують оберти стартера) обгінна муфта автоматично роз’єднує зчеплення. При відпусканні ключа струм на реле припиняється, утримуюча обмотка втрачає живлення, і пружина повертає сердечник у вихідне положення. Бендикс відходить від маховика.
Уся операція триває 1–3 секунди. Якщо двигун не запускається, система захищена від тривалого увімкнення — перегрів обмоток або розряд акумулятора стають основними наслідками тривалого «кручення».
Типові схеми підключення стартера
Існує дві основні схеми, які застосовуються на більшості легкових автомобілів.
Класична схема без проміжного реле (старі моделі, деякі бюджетні авто). Товстий силовий провід (переріз 16–25 мм²) йде безпосередньо від позитивної клеми акумулятора до великої клеми втягувального реле (зазвичай позначається як «30» або «B»). Тонкий керуючий провід (0,75–1,5 мм²) з замка запалювання під’єднується до клеми «S» соленоїда. Маса стартера забезпечується через корпус двигуна. У такій схемі весь пусковий струм проходить через контакти замка запалювання, що прискорює їх знос.

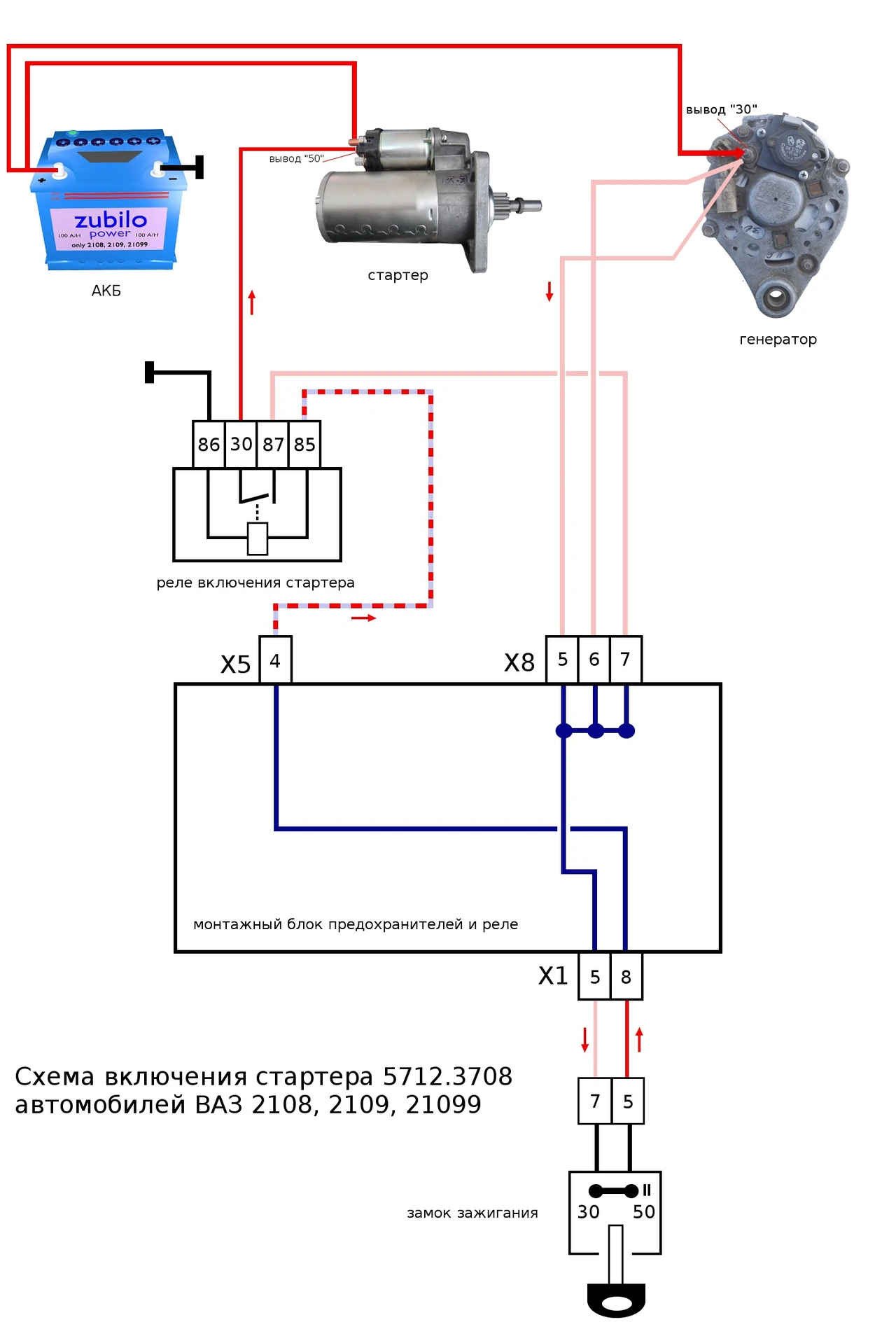

Схема з проміжним реле (сучасні автомобілі). Додаткове реле (або блок керування) встановлюється ближче до акумулятора або в монтажному блоці. Воно розвантажує контакти замка запалювання, дозволяє використовувати дроти меншого перерізу для керуючого ланцюга та забезпечує додатковий захист. Типова послідовність: акумулятор → реле (клема 30) → реле (клема 87) → клема «B» стартера. Керуючий сигнал з замка запалювання надходить на обмотку реле (клеми 85/86). Додатково в ланцюг часто вмикають вимикач нейтральної передачі (для АКПП) або вимикач зчеплення (для МКПП), щоб унеможливити запуск на передачі.
У автомобілях з системою «старт-стоп» керування стартером здійснює електронний блок двигуна (ECU). Сигнал надходить через CAN-шину, а реле або потужний транзисторний ключ забезпечує комутацію.
Покрокова інструкція з підключення стартера
Перед будь-якими роботами з електрообладнанням обов’язково від’єднайте негативну клему акумулятора. Це запобігає випадковому короткому замиканню та іскрінню.
Необхідні інструменти: набір ключів і головок, хрестоподібна та плоска викрутки, мультиметр, діелектричне мастило для контактів, нова термостійка ізоляція за потреби.
- Визначте точне розташування стартера — зазвичай з боку коробки передач, ближче до маховика. Зніміть захист картера за необхідності.
- Від’єднайте всі дроти від стартера, попередньо сфотографувавши або позначивши їх розташування.
- Очистіть контактні поверхні від окислів і бруду.
- Під’єднайте товстий силовий провід від акумулятора до відповідної клеми реле (зазвичай найбільший болт).
- Під’єднайте керуючий провід до клеми «S».
- За наявності проміжного реле — змонтуйте його в зручному місці, під’єднайте згідно зі схемою автомобіля.
- Перевірте надійність затягування всіх гайок (момент затягування зазвичай 8–12 Н·м для силових контактів).
- Під’єднайте негативну клему акумулятора та перевірте роботу стартера короткочасним увімкненням (1–2 секунди).
Після підключення обов’язково перевірте відсутність іскріння та нагріву контактів під час пробного запуску.
Діагностика поширених несправностей
Найчастіша скарга — клацання реле без обертання стартера. Причини: слабкий акумулятор, окислені контакти, несправне втягувальне реле, обрив керуючого проводу. Якщо стартер крутить повільно — перевірте заряд батареї, стан щіток та колектора, а також товсті силові дроти (падіння напруги на них не повинно перевищувати 0,5 В).
Шум або скрегіт під час роботи вказує на проблеми з бендиксом або знос вінця маховика. У такому випадку потрібна заміна зношених деталей або шліфування вінця.
Якщо стартер не вимикається після запуску двигуна — негайно заглушіть двигун і перевірте реле та замок запалювання. Тривале обертання призводить до перегріву та виходу стартера з ладу.
Практичні рекомендації та безпека під час роботи
Завжди працюйте на охолодженому двигуні. Використовуйте лише якісні дроти з відповідним перерізом — тонкий провід на силовому ланцюгу швидко перегрівається і може стати причиною пожежі.
У зимовий період в Україні рекомендується перевіряти стан акумулятора та чистоту контактів перед першими морозами. Додаткове реле стартера значно підвищує ресурс системи, особливо на автомобілях з частим короткочасним запуском.
Якщо ви не впевнені у власних силах або автомобіль оснащений складною електронікою (гібрид, «старт-стоп», CAN-шина), зверніться до кваліфікованого автоелектрика. Неправильне втручання в сучасні системи керування може призвести до помилок у блоці двигуна та дорогого ремонту.
Регулярна перевірка затягування контактів, стану ізоляції та роботи реле дозволяє уникнути більшості несправностей і забезпечити впевнений запуск двигуна в будь-яких умовах.
