Котушка запалювання перетворює 12 вольт від акумулятора на імпульс напругою 20–40 тисяч вольт, який пробиває іскровий зазор свічки й підпалює паливну суміш. Коли цей трансформатор виходить з ладу, двигун починає працювати нерівно, втрачає тягу і збільшує витрату пального. У сучасних автомобілях з індивідуальними котушками на свічках (система COP) така несправність трапляється дедалі частіше через перегрів, вологу та вібрації.
Більшість автовласників в Україні стикаються з проблемою, коли двигун троїть на холостих або під навантаженням, а на панелі загоряється Check Engine. Вчасна перевірка котушки запалювання дозволяє точно визначити причину і уникнути пошкодження каталізатора чи дорогого ремонту. Діагностика доступна навіть у гаражних умовах за допомогою мультиметра, свічкового тестера або простого методу перестановки.
Ознаки несправності котушки запалювання
Перш ніж братися за інструменти, варто звернути увагу на характерні симптоми. Двигун троїть і вібрує на холостому ходу, особливо після прогріву. З’являються ривки та провали під час розгону на 2000–3500 об/хв. Збільшується витрата пального на 10–30 %, з вихлопної труби чути запах бензину, а свічки покриваються чорним нагаром.
Індикатор Check Engine блимає або горить постійно, а сканер видає коди P0300–P0304 (пропуски запалювання) або P0351–P0354 (ланцюг котушки). Проблеми посилюються у вологу погоду або після миття двигуна — волога проникає в колодязі свічок і викликає пробій ізоляції. Якщо пропуски з’являються лише на гарячому двигуні, найімовірніше справа в тепловому руйнуванні ізоляції котушки.
Типи котушок запалювання та їх особливості
Сучасні бензинові двигуни використовують три основні конструкції. Традиційна котушка з трамблером зустрічається на старих авто 80–90-х років — одна котушка живить усі циліндри через розподільник. Модуль запалювання (DIS) обслуговує пари циліндрів за схемою «wasted spark» і поширений на Opel, Renault, деяких Volkswagen кінця 90-х — початку 2000-х.
Найпоширеніший варіант сьогодні — індивідуальні котушки COP (coil-on-plug). Кожна котушка встановлена безпосередньо на свічці свого циліндра. Така схема дає потужнішу іскру, точніше керування від ЕБУ і відсутність високовольтних проводів. Саме для COP метод перестановки стає найефективнішим способом діагностики.
Підготовка до перевірки та правила безпеки
Перед будь-якою роботою від’єднайте мінусову клему акумулятора. Працюйте на холодному або прогрітому, але вимкненому двигуні. Висока напруга на виході котушки може завдати неприємного удару, тому ніколи не торкайтеся високовольтних частин під час прокручування стартера. Використовуйте діелектричні рукавички та уникайте короткого замикання високовольтного виходу безпосередньо на масу — це може пошкодити котушку та блок керування.
Необхідні інструменти: цифровий мультиметр, OBD-сканер (ELM327 або професійний), свічковий тестер з регульованим зазором, набір ключів, контактний очищувач та ліхтарик. Бажано мати сервісну документацію або дані виробника конкретної моделі авто — точні значення опору залежать від конструкції.
Візуальний огляд котушки запалювання
Почніть з простого зовнішнього огляду. Зніміть декоративну кришку двигуна та уважно перевірте корпус котушки на тріщини, сліди підгоряння, сірі «блискавки» пробою ізоляції та оплавлений пластик. Огляньте роз’єми — окислення або підгорілі контакти часто стають причиною перебоїв. У колодязях свічок не повинно бути масла чи вологи — їх наявність вказує на проблеми з прокладкою клапанної кришки і прискорює вихід котушки з ладу.
Протріть контакти очищувачем і нанесіть тонкий шар діелектричної змазки. Якщо візуально все чисто, переходьте до інструментальної діагностики.
Діагностика за допомогою OBD-сканера
Підключіть сканер до діагностичного роз’єму та зчитайте коди помилок. Коди P0301–P0304 точно вказують на циліндр з пропусками. Подивіться дані в реальному часі: лічильники пропусків, час уприскування та корекцію палива. Якщо помилка з’являється лише під навантаженням або на гарячому двигуні — це класична ознака теплового пробою котушки.
Після першого читання не стирайте коди одразу. Зробіть коротку поїздку та повторно перевірте — так зрозумієте, чи проблема постійна.
Метод перестановки котушок (swap-тест)
Для автомобілів з індивідуальними котушками COP це найпростіший і найнадійніший спосіб. Визначте циліндр з пропусками за допомогою сканера. Поміняйте котушку з проблемного циліндра з котушкою сусіднього справного циліндра. Скиньте помилки або просто заведіть двигун і дайте попрацювати.
Якщо код помилки «переїхав» разом з котушкою — вона несправна. Якщо пропуски залишилися на тому самому циліндрі — шукайте проблему в свічці, форсунці або компресії. Метод працює навіть тоді, коли опір обмоток у нормі, бо виявляє дефекти, які проявляються лише під навантаженням.
Перевірка котушки запалювання на іскру
Цей наочний тест допомагає швидко оцінити якість іскри. Вийміть котушку (або високовольтний провід у старих системах), вставте в неї робочу свічку запалювання та притисніть металеву частину свічки до маси двигуна. Попросіть помічника прокрутити стартер на 5–7 секунд.
Яскрава блакитно-фіолетова іскра з характерним тріском свідчить про справність. Жовта, слабка або відсутня іскра — пряма ознака несправності котушки або проблем з живленням. Для більшої безпеки та точності використовуйте спеціальний іскровий тестер з регульованим зазором — він задає стабільне навантаження і дозволяє порівнювати котушки між собою.

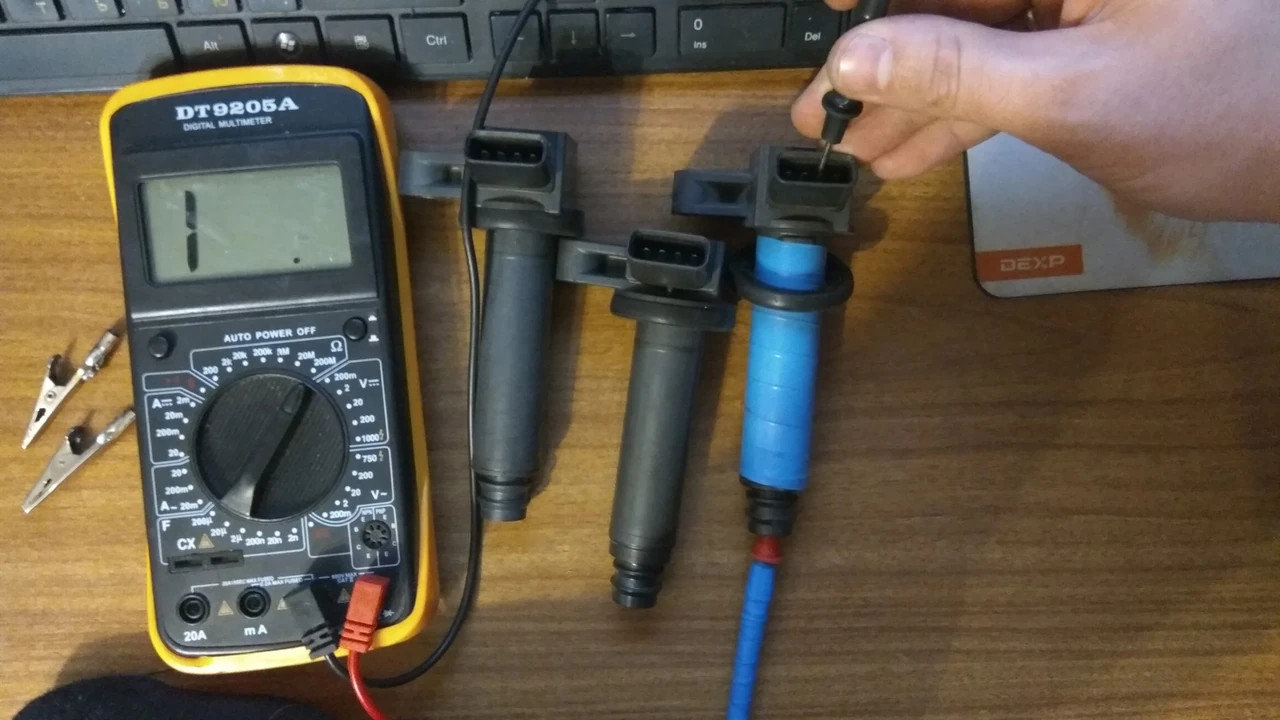

Перевірка опору обмоток мультиметром
Найточніший інструментальний метод — вимірювання опору первинної та вторинної обмоток. Зніміть котушку з двигуна, переведіть мультиметр у режим омметра та відкалібруйте щупи (зведіть їх разом — показник має бути близький до нуля).
Для первинної обмотки (низьковольтні контакти «+» і «−») нормальний опір зазвичай становить 0,4–2,0 Ом. Для вторинної обмотки (високовольтний вихід і один з низьковольтних контактів) — 5–15 кОм. Точні значення завжди перевіряйте в сервісній документації вашого автомобіля, бо вони відрізняються залежно від виробника та типу котушки.
Таблиця типових значень опору (орієнтовні дані для більшості легкових авто)
| Тип обмотки | Нормальний опір | Відхилення та причини |
|---|---|---|
| Первинна обмотка | 0,4–2,0 Ом | Вище норми — обрив або поганий контакт Нижче норми — міжвиткове замикання |
| Вторинна обмотка | 5–15 кОм | «Обрив» (∞) — пошкодження тонкого дроту Значно нижче — пробій ізоляції |
Після вимірювання обов’язково перевірте опір ізоляції між обмотками та корпусом котушки — він має бути нескінченним. Будь-яке відхилення від норми або суттєва різниця між котушками одного двигуна вказує на несправність.
Особливості діагностики для різних систем запалювання
У традиційних системах з трамблером перевіряйте як первинну, так і вторинну обмотку на клемах котушки. У модулях DIS (парна іскра) вимірюйте опір між виходами пари циліндрів — помітна різниця між парами свідчить про проблему модуля. Для сучасних COP-котушок вторинна обмотка часто недоступна для точного вимірювання через вбудовану електроніку, тому головний акцент робіть на swap-тесті та перевірці живлення (+12 В на відповідному піні роз’єму при ввімкненому запаленні).
Поширені помилки при перевірці котушки запалювання
Багато автовласників покладаються лише на опір обмоток і пропускають дефекти, які проявляються під навантаженням або при нагріві. Інша часта помилка — ігнорування стану свічок і колодязів. Зношена свічка з великим зазором створює надмірне навантаження на котушку і прискорює її вихід з ладу. Не менш важливо перевіряти проводку та роз’єми — окислення або обрив живлення дають ті самі симптоми, що й несправна котушка.
Профілактика несправностей котушки запалювання
Своєчасна заміна свічок запалювання (згідно з регламентом виробника) значно знижує навантаження на котушки. Уникайте тривалої роботи двигуна з пропусками запалювання — це швидко руйнує каталізатор. Після миття двигуна або дощу обов’язково просушіть колодязі свічок. На автомобілях з газобалонним обладнанням використовуйте свічки з меншим зазором і якісні котушки, розраховані на підвищене навантаження.
Якщо після всіх перевірок сумніви залишаються або двигун має складну електронну систему, зверніться до кваліфікованого автосервісу з осцилографом. Професійна діагностика дозволяє побачити форму імпульсів і точно визначити, чи котушка видає достатню енергію іскри під реальним навантаженням.
Регулярна перевірка котушки запалювання — це не просто профілактика, а запорука стабільної роботи двигуна, економії пального та довговічності каталізатора. Використовуйте описані методи послідовно, починаючи з найпростіших, і ви швидко знайдете причину несправності.
