Соленоїд це електромеханічний пристрій, який перетворює електричну енергію на керований механічний рух за допомогою магнітного поля. Він складається з котушки дроту та рухомого феромагнітного елемента, що переміщується під дією струму. Такі пристрої забезпечують точне керування в автоматичних системах без складних механічних передач.
Дія соленоїда ґрунтується на законах електромагнетизму. При проходженні струму через обмотку виникає магнітне поле, яке концентрується всередині котушки та переміщує плунжер. Це дозволяє створювати силу в діапазоні від кількох ньютонів до сотень ньютонів залежно від конструкції.
У технічній практиці соленоїди застосовують там, де потрібна висока швидкість спрацювання, надійність та можливість дистанційного керування. Вони працюють у широкому діапазоні напруг і температур, що робить їх універсальними для промисловості, транспорту та побутового обладнання.
Історія виникнення соленоїда
Термін «соленоїд» ввів французький фізик Андре-Марі Ампер у 1823 році. Він походить від грецьких слів «solen» — трубка та «eidos» — вигляд. Ампер описав циліндричну котушку як пристрій для створення магнітного поля.
У 1825 році британський винахідник Вільям Стерджен створив перший практичний електромагніт. Він намотав ізольований дріт на залізний сердечник і зігнув конструкцію у підкову. Це дозволило значно посилити магнітне поле порівняно з повітряним сердечником.
Американський фізик Джозеф Генрі у кінці 1820-х років удосконалив конструкцію. Він використав багатошарову обмотку з добре ізольованого дроту та досяг сили, достатньої для підйому сотень кілограмів. Його роботи заклали основу для промислового застосування електромагнітів.
Принцип роботи соленоїда
Коли через провідник протікає електричний струм, навколо нього виникає магнітне поле. У соленоїді витки розташовані щільно один за одним уздовж циліндра. Поля окремих витків накладаються та підсилюються всередині котушки, утворюючи майже однорідне поле вздовж осі.
Для довгого соленоїда, довжина якого значно перевищує діаметр, магнітна індукція всередині розраховується за формулою B ≈ μ₀ · n · I. Тут μ₀ — магнітна стала 4π · 10⁻⁷ Тл·м/А, n — кількість витків на метр довжини, I — сила струму в амперах. Поле поза соленоїдом значно слабше.
Феромагнітний сердечник або плунжер суттєво посилює поле, оскільки його магнітна проникність у сотні та тисячі разів вища за проникність повітря. Лінії магнітної індукції концентруються в матеріалі з високою проникністю, що збільшує силу, яка діє на плунжер.
Плунжер переміщується всередину котушки, щоб зменшити магнітний опір ланцюга. Це основний механізм перетворення електричної енергії на механічну роботу. Напрямок поля визначається правилом правої руки: якщо пальці правої руки зігнуті за напрямком струму у витках, великий палець вказує напрямок поля всередині соленоїда.
При змінному струмі поле пульсує, тому в конструкціях для змінного струму часто застосовують екрануюче кільце з міді. Воно створює додаткове магнітне поле зі зсувом фази та зменшує вібрацію та гул.
Конструкція типового соленоїда
Основні елементи соленоїда включають котушку, плунжер, корпус, пружину повернення та шток або штовхач. Котушка намотується мідним емальованим дротом на каркас з ізоляційного матеріалу. Кількість витків та переріз дроту визначають опір, споживану потужність та створювану силу.
- Котушка — генерує магнітне поле при проходженні струму.
- Плунжер — феромагнітний сердечник, що переміщується під дією поля.
- Корпус — захищає обмотку та формує магнітний ланцюг.
- Пружина — повертає плунжер у вихідне положення після зняття напруги.
- Шток або штовхач — передає рух на виконавчий механізм.
Кожен елемент впливає на характеристики пристрою. Якість ізоляції дроту визначає допустиму напругу та довговічність. Матеріал плунжера обирають з урахуванням магнітних властивостей та стійкості до корозії. Пружина розраховується так, щоб забезпечити надійне повернення навіть після тисяч циклів.
Типи соленоїдів та їх класифікація

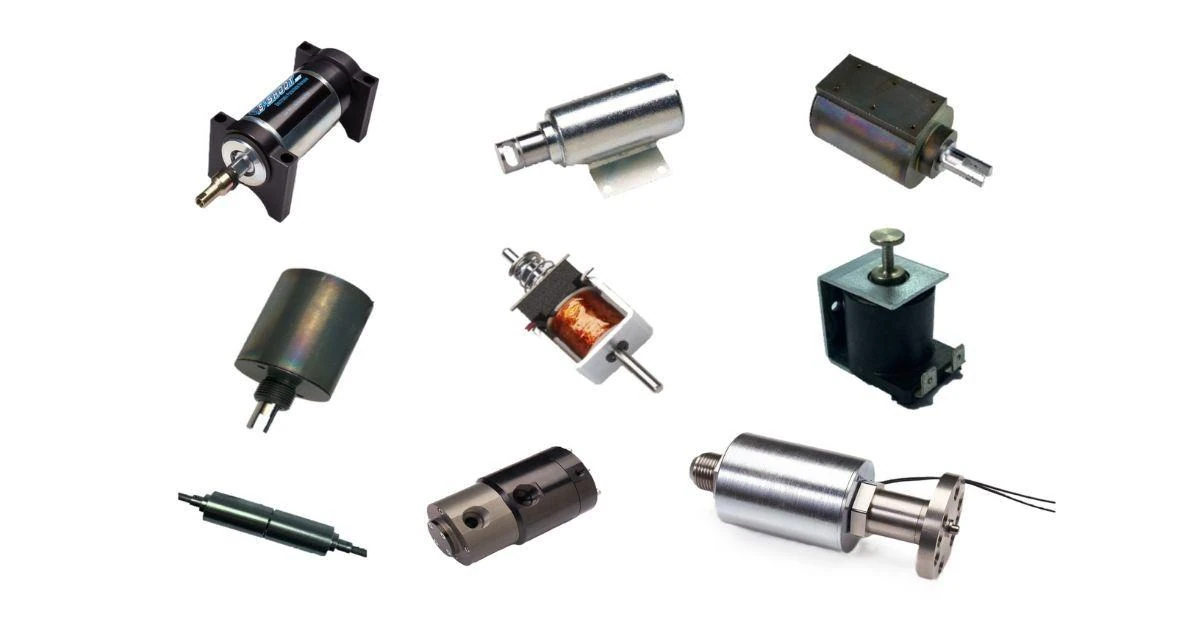

Соленоїди поділяють за характером руху, типом живлення та принципом дії виконавчого механізму. Лінійні моделі забезпечують поступальний рух плунжера. Поворотні соленоїди створюють обмежений кут обертання за допомогою спеціальної форми сердечника або важеля.
Для керування потоками рідин і газів використовують соленоїдні клапани. Моделі прямої дії переміщують запірний елемент безпосередньо силою електромагніту. Пілотні клапани використовують тиск робочого середовища для переміщення основного елемента, що дозволяє керувати великими витратами при меншій потужності котушки.
| Тип соленоїда | Принцип дії | Типові застосування | Особливості експлуатації |
|---|---|---|---|
| Лінійний | Плунжер втягується всередину котушки | Стартери автомобілів, реле, електромагнітні замки | Висока стартова сила, потребує пружини повернення |
| Поворотний | Створює обертальний момент | Приводи поворотних клапанів, механізми дозування | Обмежений кут повороту, часто з пружиною |
| Прямої дії (клапан) | Безпосереднє переміщення запірного елемента | Низький тиск, малі витрати рідини або газу | Швидке спрацювання, обмежена потужність |
| Пілотний (непрямої дії) | Використання тиску середовища для керування | Високий тиск, великі витрати в трубопроводах | Економічний за споживанням енергії, потребує мінімального перепаду тиску |
Джерело даних: сайт Britannica.
Вибір типу залежить від потрібної сили, ходу, частоти спрацювання та характеристик робочого середовища. Для тривалої роботи обирають моделі з відповідним коефіцієнтом тривалості вмикання, щоб уникнути перегріву котушки.
Застосування соленоїдів у техніці та промисловості
У автомобілях соленоїд це основа тягового реле стартера. При повороті ключа невеликий струм надходить на котушку, плунжер втягується, вводить шестерню в зачеплення з маховиком двигуна та замикає контакти потужного кола стартера. Після запуску двигуна реле відключається.
У автоматичних коробках передач соленоїди керують потоком трансмісійної рідини. Вони відкривають і закривають канали гідроблоку, забезпечуючи перемикання передач за сигналами електронного блоку керування. Кожен соленоїд відповідає за конкретну муфту або гальмо.
Соленоїдні клапани широко використовують для керування водою, повітрям, парою та паливом. У пральних машинах вони дозують воду на різних етапах циклу. У системах опалення та вентиляції регулюють подачу теплоносія. У промисловій пневматиці соленоїди керують циліндрами та захватами роботизованих ліній.
У медицині соленоїдні пристрої застосовують у дозаторах ліків та інфузійних насосах. Вони забезпечують точне дозування з мінімальною похибкою. У високовольтній енергетиці соленоїди приводять у дію вимикачі та роз’єднувачі, де потрібна висока швидкість та надійність.
Соленоїди забезпечують поєднання електричного керування та механічної сили в компактному виконанні. Це дозволяє створювати надійні автоматичні системи з мінімальною кількістю рухомих частин.
Вибір, монтаж та технічне обслуговування
При виборі соленоїда враховують номінальну напругу, споживану потужність, потрібну силу або момент, хід плунжера та клас захисту IP. Важливий параметр — тривалість увімкнення. Для безперервної роботи обирають моделі з більшим запасом потужності або зниженою напругою, щоб уникнути перегріву.
Монтаж виконують з урахуванням напрямку руху плунжера та можливості відведення тепла. У ланцюгах постійного струму рекомендують встановлювати захисний діод паралельно котушці для гасіння перенапруг при вимкненні. Для змінного струму перевіряють відповідність частоти мережі.
Типові несправності пов’язані з перегрівом котушки при неправильній напрузі або тривалій роботі, забрудненням плунжера та зносом пружини. Регулярна перевірка контактів та герметичності клапанів запобігає аварійним зупинкам обладнання. У критичних системах передбачають резервування або діагностику стану соленоїда за споживанням струму.
Правильний підбір та експлуатація соленоїда забезпечують тривалий термін служби та стабільну роботу всієї системи. Інженери розраховують параметри з урахуванням реальних умов навантаження та навколишнього середовища.
Соленоїд це базовий елемент сучасної автоматизації, що поєднує простоту конструкції з високою ефективністю перетворення енергії. У правильно спроектованих системах він працює десятиліттями без заміни, забезпечуючи точне керування процесами в промисловості, транспорті та побуті. При проектуванні нових пристроїв інженери продовжують покладатися на перевірені рішення на основі соленоїдів завдяки їхній надійності та передбачуваності характеристик.
