Турбина — это устройство, которое преобразует энергию движущегося потока жидкости или газа в механическую работу вращения вала. В современной цивилизации турбины выполняют роль настоящего «сердца» энергетической системы. Они обеспечивают производство большей части электроэнергии в мире, позволяют летать самолетам и повышают мощность автомобильных двигателей. Без них невозможно представить ни крупные электростанции, ни эффективный транспорт.
Одна большая паровая турбина на атомной станции способна выдавать более тысячи мегаватт — этого достаточно, чтобы обеспечить электроэнергией сотни тысяч домов одновременно. Газовые турбины в комбинированных циклах достигают рекордной эффективности, а гидротурбины преобразуют энергию воды с коэффициентом полезного действия более 90 процентов. Ветровые турбины все активнее дополняют энергетический баланс, особенно в регионах с благоприятными ветровыми условиями. Понимание принципов работы этих машин помогает оценить как возможности современной энергетики, так и направления ее дальнейшего развития.
Принцип работы турбины
Турбина работает за счет передачи энергии от потока рабочего тела (пара, газа, воды или воздуха) к лопаткам ротора. Существует два основных физических принципа этого процесса — импульсный и реактивный. В импульсных турбинах высокоскоростная струя жидкости или газа направляется на лопатки, изменяет направление и передает часть своего импульса ротору. Возникающая сила описывается вторым законом Ньютона: сила равна скорости изменения импульса. Давление в проточной части при этом почти не меняется.
В реактивных турбинах поток проходит через каналы между лопатками ротора, где происходит падение давления. Это ускоряет поток и создает реактивную силу, которая толкает лопатки в противоположную сторону — в соответствии с третьим законом Ньютона. Большинство современных мощных турбин сочетают оба принципа в многоступенчатых конструкциях. Неподвижные направляющие аппараты (статор) ускоряют и направляют поток оптимальным образом, а подвижный ротор воспринимает энергию. Вал турбины обычно напрямую соединяется с электрогенератором или через редуктор.
Современные турбины — это сложные инженерные системы с охлаждением лопаток, подшипниками скольжения или качения, системами уплотнений и вибрационного мониторинга. Температура рабочего тела в газовых турбинах может превышать 1500–1700 °C, поэтому лопатки изготавливают из специальных никелевых суперсплавов с керамическими теплозащитными покрытиями.
Основные типы турбин
Выбор типа турбины зависит от параметров потока: давления, температуры, расхода и напора. Неправильный выбор конструкции приводит к значительному снижению эффективности и надежности.
| Тип турбины | Рабочее тело | Принцип действия | Основное применение | Примерная эффективность |
|---|---|---|---|---|
| Паровая | Водяной пар | Преимущественно реактивный | АЭС, ТЭС, ТЭЦ | 35–45 % |
| Газовая | Продукты сгорания | Реактивный / импульсный | ТЭС (комбинированные циклы), авиация, суда | 35–42 % (простая) до 63 % (комбинированная) |
| Гидравлическая (ковшовая / Пелтона) | Вода | Импульсный | ГЭС с высоким напором | 85–92 % |
| Гидравлическая (Френсиса / Francis) | Вода | Реактивный | ГЭС среднего напора, ГАЭС | до 95 % |
| Гидравлическая (Каплана / Kaplan) | Вода | Реактивный | ГЭС низкого напора | до 93 % |
| Ветровая | Воздух (ветер) | Аэродинамический (подъемная сила) | Ветровые электростанции | Коэффициент мощности 0,40–0,50 |
(согласно данным energy.gov)
Каждый тип оптимизирован под конкретные условия. Ковшовые гидротурбины отлично работают при высоком напоре и малом расходе воды в горных районах. Турбины Френсиса универсальны для большинства гидроэлектростанций среднего напора. Турбины Каплана с поворотными лопастями эффективно работают при низком напоре и большом расходе, например на равнинных реках. Паровые и газовые турбины доминируют в тепловой и атомной генерации благодаря способности работать с высокими параметрами пара и газа.
Применение турбин в энергетике

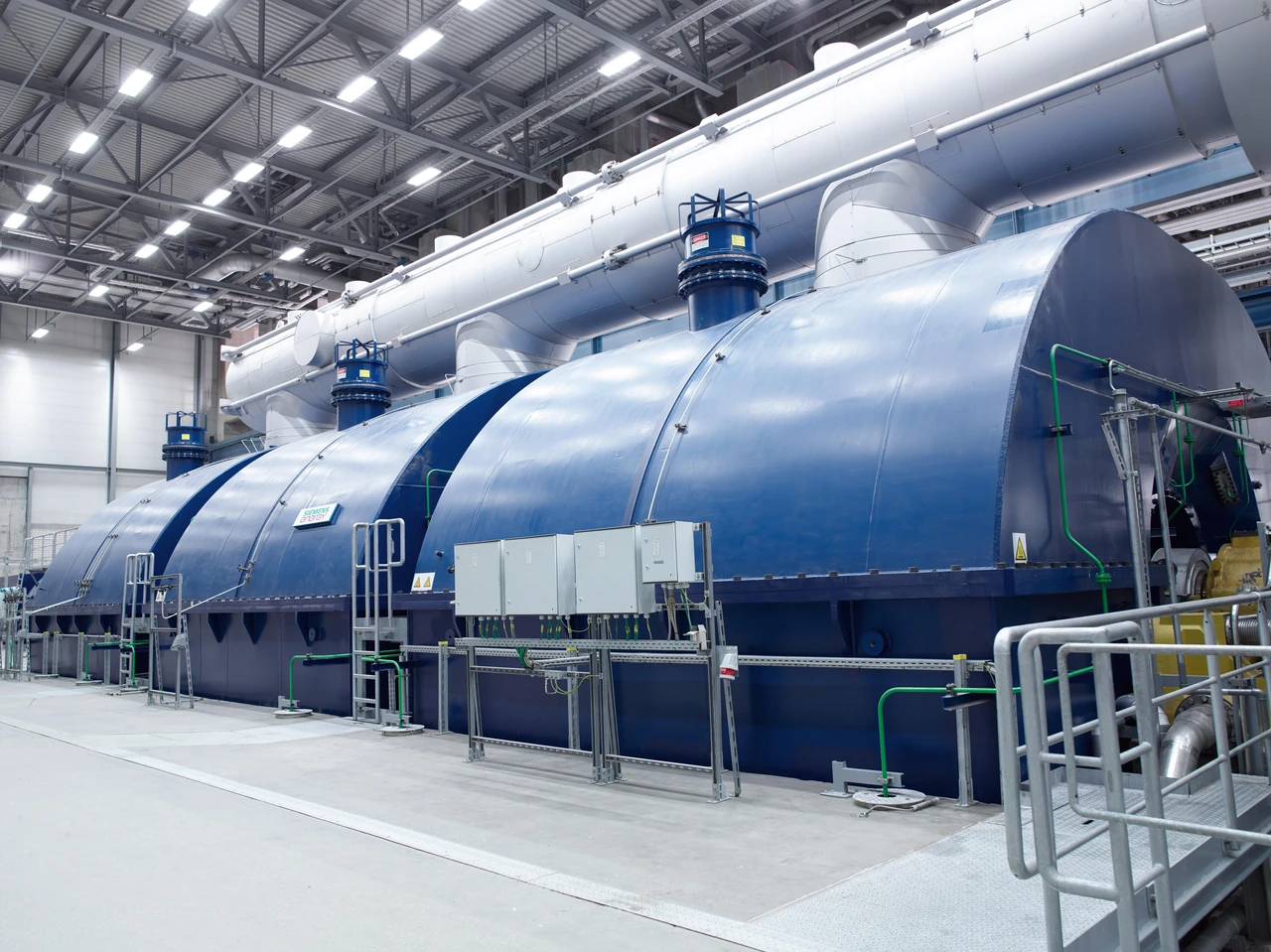

В тепловой и атомной энергетике паровые турбины преобразуют тепловую энергию пара в электрическую. На атомных станциях тепло от ядерного реактора нагревает воду до пара, который расширяется в турбине и вращает генератор. Газовые турбины в комбинированных газопаровых установках сначала производят электроэнергию, а горячие выхлопные газы используют для получения дополнительного пара в котле-утилизаторе. Такая схема позволяет достичь общего КПД более 62 процентов.
Гидротурбины на гидроэлектростанциях и гидроаккумулирующих станциях обеспечивают как базовую генерацию, так и регулирование частоты в энергосистеме. Ветровые турбины преобразуют кинетическую энергию ветра в электроэнергию через мультипликатор или прямую передачу на генератор. Современные офшорные модели достигают мощности 14–15 МВт и более.
В энергосистеме Украины турбины разных типов играют ключевую роль. Паровые турбины работают на атомных станциях, гидротурбины — на каскаде днепровских и днестровских гидроэлектростанций, а ветровые турбины активно развиваются в южных и западных регионах. Украинское предприятие АО «Украинские энергетические машины» (ранее Турбоатом) остается одним из ведущих мировых производителей турбинного оборудования для атомной и гидроэнергетики.
Турбины в транспорте: автомобили и авиация
В автомобильных двигателях турбокомпрессор использует энергию выхлопных газов для сжатия воздуха, поступающего в цилиндры. Горячие газы (~800–1000 °C) раскручивают турбинное колесо, соединенное валом с компрессорным колесом. Сжатый воздух позволяет сжечь больше топлива в том же объеме цилиндров и увеличить мощность двигателя на 30–100 процентов без существенного роста массы и расхода топлива в расчете на единицу мощности.
Современные турбины с переменной геометрией (VGT) имеют подвижные направляющие лопатки, которые изменяют угол атаки потока газов в зависимости от режима работы двигателя. Это уменьшает «турбояму» — задержку отклика на нажатие педали газа — и улучшает характеристики на низких оборотах, особенно в дизельных двигателях. Однако турбокомпрессоры требуют качественного масла, эффективного охлаждения и регулярного обслуживания.
В авиации газовые турбины лежат в основе реактивных двигателей. В турбореактивных двигателях турбина приводит компрессор и создает тягу за счет реакции выхлопных газов. Наиболее распространенные современные турбовентиляторные двигатели имеют большой вентилятор спереди, который создает дополнительную тягу холодным воздухом, обтекающим ядро двигателя. Это обеспечивает высокую эффективность на дозвуковых скоростях и снижает шум.
Современные технологии и перспективы
Развитие турбинных технологий в 2020-х годах направлено на повышение эффективности, надежности и экологичности. В газовых турбинах применяют новые материалы и покрытия, позволяющие повышать температуру газов на входе в турбину. Это напрямую увеличивает КПД цикла. Комбинированные установки уже превышают отметку 62–63 % общей эффективности.
Ветровые турбины растут в размерах: офшорные модели 2026 года стандартно имеют мощность 14–15 МВт, а прототипы достигают 20 МВт и более. Длина лопастей превышает 100 метров, а системы активного управления углом атаки и интеллектуальные алгоритмы прогнозирования ветра повышают выработку. Гидротурбины Френсиса в гидроаккумулирующих станциях работают в реверсивном режиме — как генератор и как насос, обеспечивая балансировку энергосистемы с большой долей возобновляемых источников.
Цифровые технологии — датчики вибрации, температуры и давления в реальном времени, системы прогнозной диагностики на основе искусственного интеллекта — позволяют значительно продлить межремонтные интервалы и избежать аварий. Многие современные газовые турбины уже адаптированы или готовятся к работе на водородно-метановых смесях, что снижает углеродный след генерации.
Современные комбинированные газопаровые установки с газовыми турбинами достигают общего КПД более 62 процентов, что является одним из самых высоких показателей среди тепловых электростанций.
Турбины остаются незаменимым элементом энергетической и транспортной инфраструктуры. Их дальнейшая эволюция в сторону более высокой эффективности, гибкости и совместимости с низкоуглеродными технологиями напрямую влияет на надежность энергоснабжения и темпы энергетического перехода. Понимание принципов работы этих машин помогает как специалистам, так и обычным потребителям лучше ориентироваться в сложном мире современной энергетики.
