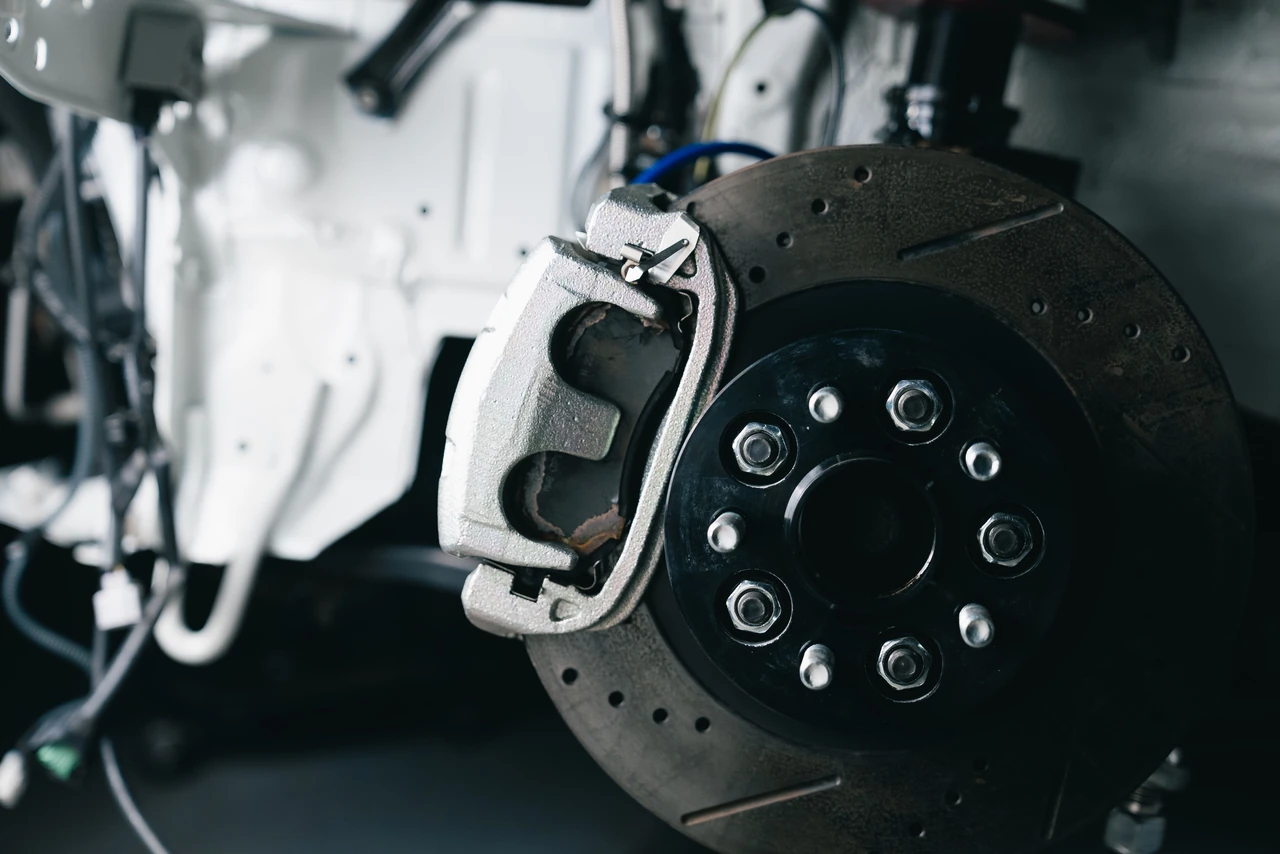

Суппорт — это исполнительный механизм дисковой тормозной системы, который преобразует гидравлическое давление тормозной жидкости в механическое усилие прижатия колодок к диску. Именно он обеспечивает создание трения, необходимого для замедления или полной остановки колеса. Без надежной работы этого узла эффективность торможения резко падает, а риск потери контроля над автомобилем возрастает.
В большинстве легковых автомобилей, эксплуатируемых в России и странах СНГ, суппорты установлены на передней и часто на задней оси. Они рассчитаны на длительную работу — обычно 80–150 тысяч километров и больше при условии своевременного обслуживания. Однако влияние влаги, грязи, перегрева и износа направляющих элементов делает этот узел уязвимым, если за ним не следить.
Статья объясняет устройство суппорта, принцип действия, отличия типов конструкций, типичные неисправности и практические рекомендации по уходу. Это поможет водителям лучше понимать, как поддерживать тормозную систему в исправном состоянии и избегать дорогих ремонтов.
Принцип работы тормозного суппорта
Когда водитель нажимает педаль тормоза, главный тормозной цилиндр создает давление в системе. Тормозная жидкость, которая почти не сжимается, передает это давление по трубопроводам непосредственно к суппорту. Внутри корпуса суппорта давление действует на поршень (или несколько поршней), который выдвигается и прижимает внутреннюю тормозную колодку к диску.
В плавающих конструкциях корпус суппорта при этом скользит по направляющим пальцам в противоположную сторону и равномерно прижимает внешнюю колодку. Трение между колодками и диском превращает кинетическую энергию движения автомобиля в тепловую. Чем сильнее нажатие на педаль, тем выше давление жидкости и сильнее усилие на колодках.
Современные системы часто дополнены электронными помощниками (ABS, ESP), которые модулируют давление в каждом суппорте отдельно для сохранения управляемости. Однако базовый механический принцип остается неизменным уже десятилетиями.
Основные виды суппортов
Суппорты делят на два главных типа по конструкции крепления и расположению поршней. Выбор типа влияет на эффективность торможения, вес узла, стоимость обслуживания и сферу применения.
| Тип суппорта | Конструкция | Преимущества | Недостатки | Типичное применение |
|---|---|---|---|---|
| Плавающий (с плавающей скобой) | Один или два поршня с внутренней стороны диска; корпус движется по направляющим пальцам | Простота конструкции, меньшая стоимость изготовления и ремонта, меньший вес | Чувствительность направляющих к загрязнению и коррозии, несколько менее равномерное давление на колодки | Большинство бюджетных и среднебюджетных легковых автомобилей |
| Фиксированный | Поршни расположены с обеих сторон диска; корпус жестко закреплен к поворотному кулаку | Повышенная жесткость, более равномерное давление, лучшая эффективность при интенсивном торможении, меньший износ колодок | Высокая стоимость, более сложный ремонт, больший вес в базовых вариантах | Спортивные и премиум-автомобили, тяжелые транспортные средства, системы с высокими требованиями к производительности |
Информация о типах суппортов согласована с техническими материалами автомобильных изданий.
Плавающие суппорты доминируют на массовых моделях благодаря оптимальному соотношению цены и качества. Фиксированные чаще встречаются на автомобилях с мощными двигателями или в тюнинге, где важна максимальная отдача тормозной системы и минимальный износ.
Конструкция суппорта: ключевые элементы
Корпус суппорта обычно изготавливают из чугуна (для плавающих моделей) или алюминия (для фиксированных и легких спортивных вариантов). Внутри расположены один или несколько поршней, которые движутся в цилиндрах. Поршень уплотняется специальным квадратным кольцом, которое обеспечивает герметичность и возврат поршня после отпускания педали.
Снаружи поршень защищен резиновым пыльником, который предотвращает попадание грязи и влаги. В плавающих суппортах важную роль играют направляющие пальцы (слайдеры) — они позволяют корпусу свободно перемещаться. Их состояние напрямую влияет на равномерность торможения.
Тормозные колодки устанавливаются в специальные пазы корпуса и прижимаются к диску. В задних суппортах часто интегрирован механизм стояночного тормоза — механический (с тросом) или электрический.
Признаки неисправности суппорта
Своевременное выявление проблем позволяет избежать серьезных последствий. Самые распространенные симптомы:
- Автомобиль тянет в одну сторону при торможении — часто свидетельствует о заклинивании поршня или направляющих с одной стороны.
- Неравномерный износ тормозных колодок на одной оси — одна колодка стирается значительно быстрее.
- Вибрация или дребезжание при движении по неровностям (особенно если исчезает во время торможения) — износ направляющих пальцев.
- Скрип или свист, который не исчезает после прогрева — перегрев колодок из-за неполного отведения поршня.
- Мягкая педаль тормоза или ее проваливание — утечка тормозной жидкости через поврежденные уплотнители.
- Один диск после поездки значительно горячее другого на той же оси — заклинивание механизма.
При появлении любого из этих симптомов рекомендуется немедленная диагностика на подъемнике с проверкой подвижности поршней и состояния направляющих.
Причины поломок и факторы риска
Чаще всего проблемы возникают из-за коррозии и загрязнения. Влага и дорожная грязь проникают под поврежденные пыльники, вызывая ржавчину на поршнях и направляющих. Перегрев (при длительном торможении в горах или агрессивной езде) приводит к деформации уплотнителей и закипанию жидкости в суппорте.
Отсутствие обслуживания направляющих — одна из главных причин преждевременного выхода из строя плавающих суппортов. Старение резины пыльников и уплотнительных колец происходит естественно со временем и пробегом, поэтому профилактическая замена этих элементов во время каждой замены колодок считается стандартной рекомендацией.
Обслуживание и уход за суппортом
Регулярное обслуживание значительно продлевает ресурс суппорта. Во время плановой замены тормозных колодок мастер обязательно должен:
- полностью очистить направляющие пальцы от старой смазки, ржавчины и грязи;
- проверить целостность пыльников и при необходимости заменить их вместе с уплотнительными кольцами (ремонтный комплект);
- нанести специальную высокотемпературную смазку, предназначенную именно для тормозных систем (керамическую или синтетическую, устойчивую к температуре свыше 200 °C);
- проверить легкость хода поршня и отсутствие утечек жидкости.
Такая профилактика занимает немного времени, но предотвращает большинство типичных неисправностей. Не рекомендуется использовать обычную смазку или медную пасту в этих узлах — они могут вызвать заклинивание.
Когда менять суппорт и как выбрать запчасть
Полная замена суппорта нужна при сильной коррозии корпуса, повреждении посадочных мест поршня, трещинах или когда ремонтный комплект уже не восстанавливает герметичность. В большинстве случаев достаточно замены направляющих, пыльников и уплотнителей.
При выборе новой детали предпочтение стоит отдавать оригинальным или проверенным брендам (TRW, Bosch, ATE, Brembo для премиум-сегмента). Восстановленные (реставрированные) суппорты могут быть хорошим вариантом при условии качественного выполнения работ на специализированном оборудовании, но для критически важного узла безопасности многие специалисты рекомендуют новые.
Суппорт — это не та деталь, на которой стоит чрезмерно экономить. Исправная тормозная система — залог того, что автомобиль остановится вовремя в любой ситуации. Регулярная проверка состояния суппортов во время технического обслуживания позволяет сохранить высокую эффективность торможения на весь срок эксплуатации автомобиля и избежать неприятных сюрпризов на дороге.
