Когда вы включаете рычаг поворота, в салоне раздается уверенное щелканье, а на дороге вспыхивают фонари — это реле поворотов выполняет свою работу. Оно преобразует постоянный ток бортовой сети в четкие импульсы, которые делают сигнал заметным и понятным для других участников движения. Без исправного реле поворотники либо не мигают вообще, либо работают в неправильном темпе, а это уже вопрос не комфорта, а безопасности.
В современных автомобилях реле часто интегрировано в блок управления кузовом (BCM), но миллионы автомобилей в Украине — от классических ВАЗов до многих европейских моделей 2000-х — до сих пор используют отдельный модуль. Понимание схемы подключения реле поворотов позволяет быстро диагностировать проблему, заменить узел или адаптировать систему под LED-лампы без дорогого сервиса.
Принцип работы реле поворотов
Реле поворотов — это прерыватель тока с заданной частотой. Оно подает напряжение на лампы на 0,3–0,5 секунды, затем выключает на такое же время и повторяет цикл. Нормальная частота — 60–120 вспышек в минуту (1–2 Гц).
Существует два основных типа.
Тепловые (электромагнитно-тепловые) реле работают за счет нагрева. Ток проходит через тонкую нихромовую нить или биметаллическую пластину внутри корпуса. Нить нагревается, деформируется и размыкает контакты — лампы гаснут. Затем металл охлаждается, контакты замыкаются, и цикл начинается снова. Частота немного зависит от напряжения в сети и общей нагрузки (количества ламп).
Электронные реле используют микросхему-таймер и силовой ключ (транзистор или небольшое реле). Таймер формирует точные импульсы независимо от нагрузки, а ключ коммутирует мощный ток на фонари. Такие реле стабильнее, меньше греются и часто имеют встроенный «кликер» для звукового сопровождения.
Типы реле и типичные контакты
Самые распространенные — 3-контактные реле. Они простые и надежные для большинства легковых авто и мотоциклов.
Вот стандартная маркировка 3-контактного реле (по данным технических материалов VIDI и спецификаций производителей):
| Контакт | Обозначение | Назначение |
|---|---|---|
| B / 49 / X | Питание (+12 В) | Вход от замка зажигания или предохранителя |
| L / 49a | Нагрузка (выход) | Подача импульсов на переключатель поворотов → лампы |
| E / 31 | Масса (–) | Надежное соединение с кузовом автомобиля |
В 5-контактных реле (распространенных на ВАЗ 2106 и подобных) появляется дополнительный вывод для контрольной лампы на панели приборов или режима аварийки. 4-контактные варианты часто используют в мотоциклах или при установке отдельного реле на прицеп.

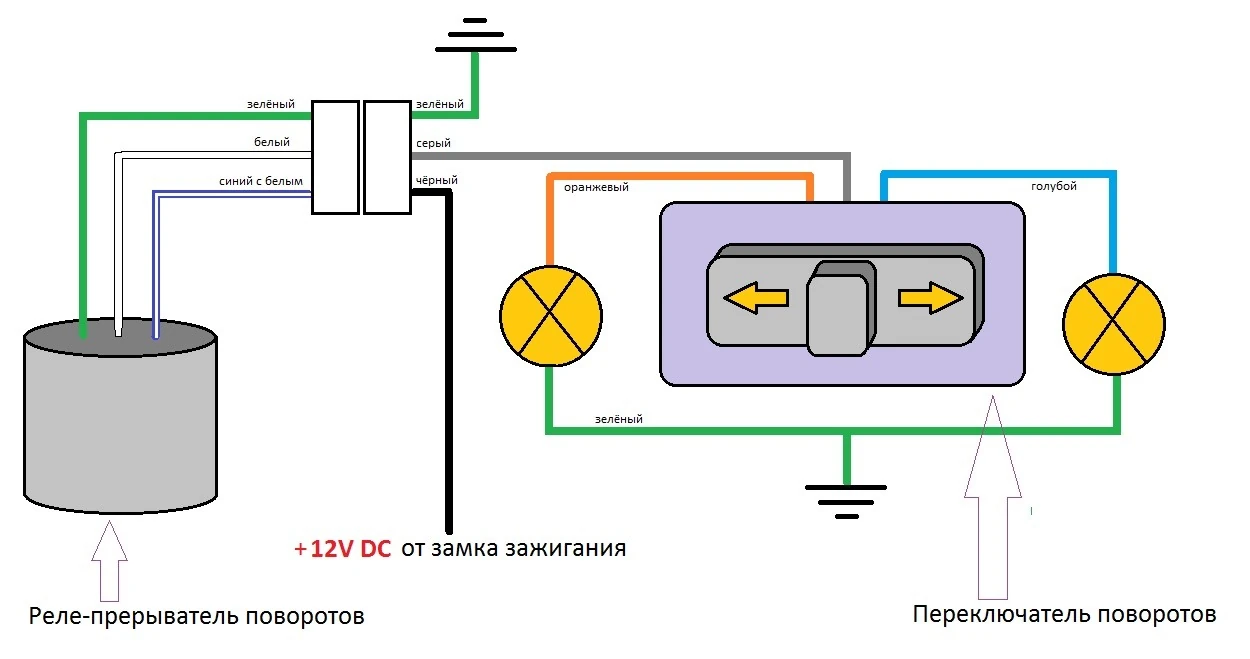

Схема подключения 3-контактного реле поворотов
Стандартная логика проста: плюс питания → реле → переключатель поворотов → фонари левого или правого борта. Масса реле соединяется непосредственно с кузовом для надежного замыкания цепи.
Переключатель поворотов в нейтральном положении разрывает цепь. Когда вы поворачиваете рычаг влево или вправо, ток идет через реле на соответствующие лампы (передние, задние, боковые повторители). Контрольная лампа на панели приборов обычно подключается параллельно или через отдельный вывод.
Пошаговая инструкция подключения
- Найдите реле. Чаще всего оно находится в монтажном блоке предохранителей под капотом, за панелью приборов слева от руля или непосредственно возле рулевой колонки.
- Отключите аккумулятор (минусовая клемма) — это обязательно для безопасности.
- Снимите старый модуль. Запомните или сфотографируйте, какой провод куда шел.
- Подключите новое реле:
- Контакт питания (B/49) — к проводу от замка зажигания (обычно оранжевый на ВАЗ).
- Контакт нагрузки (L/49a) — к проводу, который идет к переключателю поворотов.
- Масса (E/31) — к надежной точке на кузове (зачистите краску для лучшего контакта).
- Проверьте все соединения на прочность и отсутствие окисления.
- Подключите аккумулятор и проверьте работу: оба борта, аварийка (если поддерживается), частота мигания.
В нашей практике самая частая ошибка — путаница контактов B и L или плохая масса. Реле либо не работает вообще, либо мигает хаотично.
Особенности подключения LED-ламп
Светодиодные поворотники потребляют в 5–10 раз меньше тока, чем обычные лампы накаливания (21 Вт против 2–5 Вт). Тепловое реле «не видит» достаточной нагрузки и начинает мигать в аварийном режиме (гиперфлеш — до 3–4 раз быстрее). Электронные реле с функцией контроля ламп тоже реагируют на низкий ток как на перегоревшую лампу.
Есть два решения:
- Установить специальное LED-реле (обозначенное как «для светодиодов» или с регулировкой частоты). Оно не зависит от нагрузки и работает стабильно.
- Поставить нагрузочные резисторы параллельно каждой LED-лампе (типично 6–8 Ом, 50 Вт с хорошим радиатором). Резистор имитирует потребление обычной лампы. Минус — резисторы сильно греются, их нужно крепить на металлические части кузова подальше от пластика.
Распространенные проблемы и как их решить
- Быстрое мигание — перегорела лампа или LED без адаптации. Проверьте все лампы и рассмотрите замену реле на LED-версию.
- Медленное мигание или отсутствие — низкое напряжение в сети, плохой контакт массы или неисправное реле.
- Работает только один борт — проблема в переключателе поворотов или проводке к фонарям.
- Реле щелкает, но лампы не горят — обрыв в цепи нагрузки или перегоревший предохранитель.
- Реле греется и выходит из строя — короткое замыкание в патроне лампы или слишком мощные лампы.
Безопасность и профилактика
Электрика не прощает спешки. Всегда используйте провода соответствующего сечения (минимум 1,5 мм² для цепи поворотников), качественные клеммы и термоусадку. Обязательно ставьте предохранитель 5–10 А на линию питания реле. Регулярно очищайте контакты от окиси — зеленый налет на ножках реле приводит к перегреву и отказу.
В новых авто с CAN-шиной или сложным BCM самостоятельное вмешательство в проводку может вызвать ошибки на панели приборов. В таких случаях лучше обратиться к специалисту с диагностическим оборудованием.
Теперь у вас есть полная картина: от простой 3-контактной схемы до нюансов работы с современными LED-лампами. Правильно подключенное реле поворотов — это уверенность на дороге и уважение к другим водителям. Если сомневаетесь в конкретной модели авто — проверьте сервисную документацию или обратитесь к проверенным источникам технической информации. Безопасность начинается с мелочей, а поворотники — одна из самых важных мелочей в вашем автомобиле.
