Схема подключения реле поворотов: подробное руководство по монтажу и диагностике

Реле поворотов обеспечивает периодическое прерывание электрической цепи, благодаря чему указатели поворота мигают с частотой, понятной для других водителей. Этот небольшой прибор напрямую влияет на безопасность дорожного движения: четкий сигнал о намерении изменить траекторию снижает вероятность столкновений при перестроении или повороте. В современных условиях, когда многие автомобили на дорогах оснащены как классическими лампами накаливания, так и светодиодными модулями, правильная схема подключения реле поворотов приобретает особое значение.

Существует два основных типа реле — электромеханические (магнитотепловые) и электронные. Первые работают за счет теплового расширения нихромовой нити или биметаллической пластины, вторые — благодаря микросхеме-генератору импульсов. Каждый тип имеет свои особенности подключения и требования к нагрузке. Неправильное соединение контактов часто приводит к ускоренному или отсутствующему миганию, перегреву проводки или выходу из строя предохранителей.

Стандартная конфигурация большинства реле поворотов предусматривает три основных контакта с обозначениями 49, 49a и 31. Соблюдение полярности и последовательности соединений гарантирует стабильную работу системы даже в сложных условиях эксплуатации — от городских пробок до длительных поездок по трассе.

Принцип работы реле поворотов

Реле поворотов устанавливается в цепь после переключателя указателей поворота на рулевой колонке. Оно получает постоянное напряжение питания и формирует импульсы, которые поступают на лампы левой или правой стороны в зависимости от положения рычага. Частота мигания обычно составляет 60–120 циклов в минуту — это стандарт, обеспечивающий хорошую видимость сигнала.

В электромеханическом реле ток проходит через нихромовую нить, которая нагревается, расширяется и механически переключает контакты. После охлаждения цепь размыкается, лампы гаснут — цикл повторяется. Такая конструкция простая, но чувствительная к температуре окружающей среды и величине тока нагрузки.

Электронное реле использует генератор импульсов на микросхеме и силовой ключ (транзистор или реле). Оно формирует точные временные интервалы независимо от внешних факторов. Это обеспечивает стабильную частоту даже при замене ламп на светодиодные. Электронные модели потребляют меньше энергии и реже выходят из строя из-за перегрева.

Типы реле поворотов и их сравнение

Автомобильные реле поворотов классифицируют по конструкции и количеству контактов. Наиболее распространенные — трехконтактные модели, которые подходят для большинства легковых автомобилей европейского и азиатского производства, популярных в Украине. Четырех- и пятиконтактные варианты часто используют для интеграции аварийной сигнализации или отдельного управления индикатором на панели приборов.

Тип релеПринцип работыПреимуществаНедостаткиСовместимость с LED
Электромеханическое (магнитотепловое)Нагревание нихромовой нити или биметаллаПростота, низкая цена, характерное щелканьеЗависимость от нагрузки, чувствительность к температуре, износНизкая — часто вызывает гипермигание
ЭлектронноеГенератор импульсов на микросхемеСтабильная частота, долговечность, низкое потреблениеВысокая стоимость, требует точного подключенияВысокая — работает с широким диапазоном нагрузки

Электронные реле постепенно вытесняют классические тепловые модели благодаря надежности и совместимости с современными светодиодными лампами. При замене реле на автомобиле стоит учитывать мощность установленных ламп: для LED-версий рекомендуются модели с пометкой «LED» или с широким диапазоном рабочего тока (от 0,02 до 20 А).

Стандартная схема подключения трехконтактного реле поворотов

Трехконтактное реле — самое универсальное решение для большинства автомобилей. Контакты имеют стандартные обозначения согласно автомобильным нормам:

КонтактОбозначениеФункцияТиповое подключение
49 (или B)Вход питанияПодача +12 В от бортовой сетиОт замка зажигания или аккумулятора через предохранитель (обычно 10–15 А)
49a (или L)Выход импульсного сигналаПрерывистое питание на указателиК общему контакту переключателя поворотов на рулевой колонке
31 (или E/M)ЗаземлениеЗавершение электрической цепиК чистой металлической части кузова (масса)

Правильная идентификация контактов перед началом работ — залог безопасного и корректного функционирования всей системы световой сигнализации.

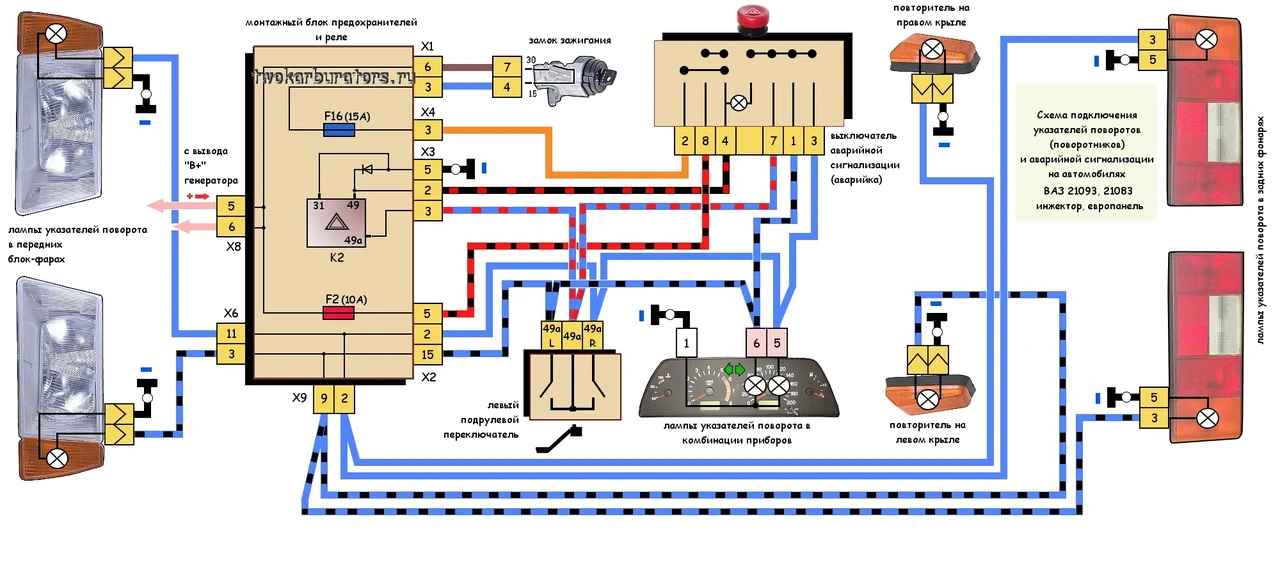

Переключатель поворотов обычно стоит после реле: импульсное напряжение с контакта 49a поступает на центральный контакт переключателя, а далее распределяется на левый или правый контур (передние и задние лампы). Индикатор на панели приборов часто подключается параллельно или через отдельный провод от реле. Аварийная сигнализация в большинстве случаев использует то же реле или параллельную цепь через кнопку аварийки.

Особенности подключения четырех- и пятиконтактных реле

Четырехконтактные реле часто имеют дополнительный контакт для управления или отдельного питания контрольной лампы. Пятиконтактные модели обычно интегрируют функции поворотов и аварийной сигнализации в одном корпусе. Дополнительные контакты могут отвечать за:

  • отдельный вход управления от кнопки аварийки;
  • вывод на индикатор панели приборов;
  • дополнительное заземление или питание.

В таких реле схема подключения усложняется: важно точно соблюдать маркировку на корпусе или в инструкции к конкретной модели. Неправильное соединение дополнительных контактов может привести к одновременному включению обеих сторон или отсутствию индикации на панели. Для точности всегда сверяйтесь со схемой электрооборудования конкретного автомобиля.

Пошаговая инструкция по установке и подключению

  1. Определите расположение реле — чаще всего под панелью приборов со стороны пассажира или в блоке предохранителей.
  2. Отсоедините отрицательную клемму аккумуляторной батареи.
  3. Снимите старое реле, зафиксируйте цвета и назначение проводов.
  4. Зачистите контакты нового реле и гнезда от окислов.
  5. Подключите контакт 49 (B) к постоянному или от зажигания +12 В через предохранитель.
  6. Соедините контакт 49a (L) с проводом, который идет к переключателю поворотов.
  7. Подключите контакт 31 (E) к надежной массе кузова — желательно к штатной точке заземления.
  8. Установите реле в гнездо или закрепите на кронштейне.
  9. Подсоедините аккумулятор и проверьте работу поворотов и аварийки с обеих сторон.

После каждого шага важно проверить все соединения мультиметром в режиме прозвонки и измерения напряжения. Ненадежные контакты — самая распространенная причина периодических отказов системы.

Диагностика и устранение типичных неисправностей

Наиболее частые симптомы неисправности реле поворотов:

  • поворотники не мигают, но горят постоянно — вероятное замыкание контактов или неправильное подключение;
  • ускоренное мигание — обычно связано с перегоревшей лампой или установкой LED без совместимого реле;
  • отсутствие мигания с одной стороны — проблема в переключателе, проводке или лампах;
  • треск или щелканье без работы ламп — плохой контакт в гнезде или обрыв массы.

Для диагностики сначала проверьте предохранитель, затем напряжение на контакте 49. Далее измерьте импульсы на выходе 49a при включенном повороте. Если импульсы отсутствуют — реле подлежит замене. При замене на электронную модель обязательно проверьте совместимость с имеющимися лампами.

Совместимость с современными LED-лампами и рекомендации

Для автомобилей с установленными светодиодными лампами рекомендуется использовать электронные реле, рассчитанные на широкий диапазон нагрузки, чтобы избежать ускоренного мигания.

Тепловые реле рассчитаны на ток обычных ламп (примерно 21 Вт на сторону). LED потребляют в 5–10 раз меньше, поэтому нить или биметалл не нагреваются достаточно — реле переключается чаще. Электронные аналоги не зависят от теплового эффекта и поддерживают заданную частоту даже при минимальной нагрузке. Если замена реле не решает проблему гипермигания, можно установить нагрузочные резисторы параллельно лампам (но они греются и потребляют лишнюю энергию).

Перед любыми манипуляциями с электропроводкой обязательно отсоедините отрицательную клемму аккумуляторной батареи.

Практические рекомендации и профилактика

Регулярно проверяйте состояние контактов реле и гнезда — окисление приводит к нестабильной работе. Используйте реле только с соответствующим номиналом тока и напряжения. При переходе на LED-лампы сразу заменяйте реле на совместимую электронную модель — это самое надежное решение. Храните старое реле как запасное: в дороге оно может пригодиться, если новая электроника временно откажет.

Для автомобилей, эксплуатируемых в Украине, важно учитывать сезонные перепады температур: зимой тепловые реле могут работать нестабильно из-за холода. Электронные модели менее чувствительны к таким условиям. Всегда используйте качественные предохранители и провода с соответствующим сечением — это предотвращает перегрев и короткие замыкания.

Соблюдение правильной схемы подключения реле поворотов, своевременная диагностика и использование совместимых компонентов обеспечивают надежную работу системы световой сигнализации на протяжении всего срока службы автомобиля. Это простой, но критически важный элемент, от которого зависит безопасность каждого маневра на дороге.
