ШРУС — это компактный, но технически сложный шарнир, без которого современные автомобили с передним и полным приводом потеряли бы комфорт и управляемость. Он передает крутящий момент от коробки передач к колесам, позволяя им поворачиваться на значительные углы и перемещаться вверх-вниз вместе с подвеской — и все это без рывков, вибраций и потерь мощности.
В отличие от классических карданных шарниров неравных угловых скоростей, ШРУС (или шарнир равных угловых скоростей) гарантирует, что угловая скорость ведущего и ведомого валов остается одинаковой в любой момент. Именно поэтому переднеприводные автомобили, которые преобладают на дорогах, едут плавно даже в крутых поворотах или по разбитому асфальту.
В реальной эксплуатации проблемы с ШРУСом чаще всего начинаются не с самого механизма, а с небольшой детали — пыльника. Когда он повреждается, грязь и влага быстро разрушают узел. Далее разберем конструкцию, принцип работы и практические аспекты обслуживания.
История изобретения и появление в автомобилях
Идея передавать вращение под переменным углом без колебаний скорости возникла еще в начале XX века. В 1923 году немецкий инженер Карл Вейс запатентовал шариковый шарнир Bendix-Weiss, в 1925-м француз Жан-Альбер Грегуар создал шарнир Tracta. Однако массовое применение получила конструкция, которую в 1927 году запатентовал американский инженер компании Ford Альфред Рцеппа.
Его шестишариковый шарнир Rzeppa стал основой большинства современных решений. Согласно uk.wikipedia.org, первые серийные применения появились в 1930-х годах, а настоящий бум случился в 1960-х с распространением переднеприводных моделей (Mini, Citroën, Renault). Сегодня ШРУС — стандарт для всех легковых автомобилей с независимой подвеской передних колес.
Принцип работы: секрет равных угловых скоростей
В обычном карданном шарнире угловая скорость ведомого вала колеблется в зависимости от угла между валами — это вызывает вибрации и рывки. ШРУС устраняет этот эффект благодаря особой геометрии.
Шарики (или ролики в триподных моделях) всегда расположены в плоскости биссектрисы угла между валами. Геометрия канавок и форма сепаратора заставляют их постоянно находиться именно там, где пересекаются оси валов. В результате ведущая и ведомая части вращаются синхронно, без пульсаций.
Это позволяет внешнему ШРУСу работать при углах до 45–50°, а внутреннему — компенсировать осевые перемещения подвески на несколько сантиметров. Без такой точности передний привод был бы либо ограничен в маневренности, либо сопровождался бы постоянными вибрациями.
Именно благодаря этому свойству ШРУС позволяет передним колесам поворачиваться на острый угол без потери тяги и появления неприятных вибраций в салоне.
Внешний и внутренний ШРУС: конструкция и отличия
На одном приводном валу обычно установлены два ШРУСа. Внешний (возле ступицы) отвечает за большие углы поворота руля. Внутренний (возле коробки) — за компенсацию изменения длины вала при работе подвески.

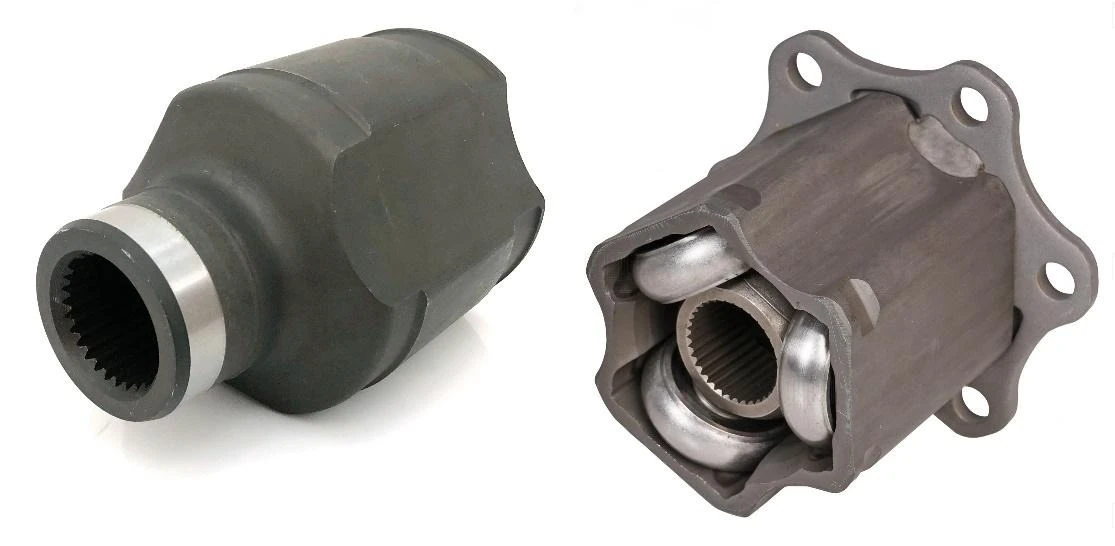

Внешний ШРУС — преимущественно шариковый типа Rzeppa. Он состоит из внешней обоймы с канавками, внутренней звездообразной обоймы, шести стальных шариков и сепаратора, который удерживает шарики в правильном положении. Канавки имеют специальный профиль, обеспечивающий центрирование.
Внутренний чаще всего триподный. На крестовине закреплены три ролика (часто на игольчатых подшипниках), которые скользят в цилиндрических пазах «тюльпана». Такая конструкция хорошо справляется с осевыми перемещениями, хотя максимальный угол меньше.
| Параметр | Внешний ШРУС (шариковый) | Внутренний ШРУС (триподный) |
|---|---|---|
| Максимальный рабочий угол | 45–50° | 20–25° |
| Осевое перемещение | Ограниченное | Значительное (до 50–60 мм) |
| Основная функция | Передача момента при повороте колеса | Компенсация хода подвески |
| Типичный признак износа | Хруст при поворотах | Вибрация или стук при разгоне |
Источник данных: uk.wikipedia.org
Пыльник ШРУСа — маленький элемент с большой ответственностью
Резиновый или термопластиковый пыльник закрывает механизм и удерживает внутри специальную смазку (обычно с дисульфидом молибдена). Он защищает шарики, канавки и ролики от абразивной пыли, воды, песка и дорожной соли.
Когда пыльник трескается, срезается хомутом или стареет — внутрь попадает грязь. Смазка загрязняется или вымывается, контактные поверхности начинают изнашиваться в десятки раз быстрее. В большинстве случаев именно поврежденный пыльник становится причиной преждевременной замены ШРУСа.
Регулярная проверка пыльников во время технического обслуживания позволяет избежать дорогого ремонта привода на десятки тысяч километров.
Признаки износа и диагностика
Самый распространенный признак — хруст или щелчки при повороте руля, особенно на малой скорости с полностью вывернутым рулем. Обычно это внешний ШРУС (левый или правый — зависит от направления поворота).
Вибрация на скорости свыше 60–80 км/ч, стук при резком старте или торможении двигателем чаще указывает на проблемы с внутренним ШРУСом или большим люфтом в валу.
Диагностика включает визуальный осмотр пыльников (трещины, следы смазки на тормозном диске или подкрылке), проверку на люфт (поднять автомобиль и попытаться провернуть колесо с одновременным поворотом) и прослушивание во время тестовой поездки. На ранних стадиях, когда люфт еще небольшой, иногда удается спасти узел заменой пыльника и переборкой.
Обслуживание и замена: практические рекомендации
Если пыльник поврежден, но ШРУС не имеет сильного люфта и шума — рационально заменить пыльник, тщательно промыть узел и набить свежую качественную смазку. Это значительно дешевле полной замены и позволяет продлить ресурс на 30–50 тыс. км при аккуратной эксплуатации.
При выраженном хрусте или большом люфте обычно меняют ШРУС в сборе с приводным валом или отдельно (зависит от модели автомобиля). На многих популярных в Украине авто (Hyundai, Kia, Renault, Volkswagen, Chevrolet) внешний ШРУС меняется относительно просто, внутренний — требует больше разборки.
Полезные правила:
- Используйте только специальную смазку для ШРУСов.
- При замене пыльника обязательно меняйте хомуты на новые.
- На дорогах с ямами, пылью и реагентами проверяйте состояние пыльников каждые 10–15 тыс. км.
- Избегайте агрессивного старта с вывернутым рулем — это ускоряет износ внешних ШРУСов.
ШРУС — это пример того, как точная инженерия решает сложную задачу: передавать мощность под переменным углом без компромиссов по комфорту и надежности. Берегите пыльники, своевременно реагируйте на первые симптомы — и этот узел прослужит долго, обеспечивая плавное и предсказуемое поведение автомобиля в любых условиях.
