В переднеприводных и полноприводных автомобилях ШРУС обеспечивает надежную передачу крутящего момента от коробки передач к колесам даже тогда, когда колеса поворачиваются под значительным углом или подвеска активно отрабатывает неровности дороги. Без этого узла современные легковые авто с независимой подвеской просто не могли бы существовать в нынешнем виде — управление стало бы жестким, а вибрации — постоянными.
ШРУС, известный также под сленговым названием «граната», решает задачу, с которой не справлялся классический карданный шарнир: он поддерживает одинаковую угловую скорость на входе и выходе независимо от угла изгиба валов. Именно поэтому передние приводы современных машин работают плавно, без рывков и чрезмерного износа шин.
Конструкция ШРУСа рассчитана на десятилетия эксплуатации при условии правильного ухода, однако на практике именно этот узел часто становится причиной визита на сервис после 80–150 тысяч километров пробега.
История возникновения ШРУСа
Первые попытки создать гомокинетический шарнир появились еще в начале XX века, когда инженеры искали способ реализовать передний привод без сильных вибраций. В 1927 году американский инженер компании Ford Альфред Рцеппа запатентовал конструкцию, которая стала основой большинства современных решений. Его идею позже усовершенствовали другие разработчики, в частности для триподных вариантов.
До массового внедрения ШРУСов в 1960–1970-х годах на недорогих переднеприводных авто использовали сдвоенные карданные шарниры или более сложные кулачковые механизмы. Они были тяжелее, менее эффективными и требовали более частого обслуживания. Появление надежного шарикового ШРУСа позволило значительно упростить конструкцию привода и сделать передний привод стандартом для миллионов легковых автомобилей.
Для чего нужен ШРУС в трансмиссии
Главная функция ШРУСа — передавать вращающий момент между валами, оси которых находятся под переменным углом, при этом угловая скорость на выходе остается равной входной. В обычном карданном шарнире при изгибе валов выходная скорость пульсирует, что вызывает вибрации, рывки и ускоренный износ смежных деталей.
В ШРУСе это явление полностью устранено. Узел позволяет колесу одновременно поворачиваться (до 45–50° у наружного шарнира), подниматься и опускаться вместе с подвеской, а также немного смещаться вдоль оси. Благодаря этому автомобиль сохраняет предсказуемую управляемость, шины изнашиваются равномернее, а вибрации на руле и кузове минимальны даже на высоких скоростях.
Именно ШРУС сделал возможным комфортное и безопасное управление переднеприводными автомобилями с независимой подвеской, которые сегодня составляют подавляющее большинство легкового автопарка в России.
Принцип работы ШРУСа: почему скорость остается постоянной

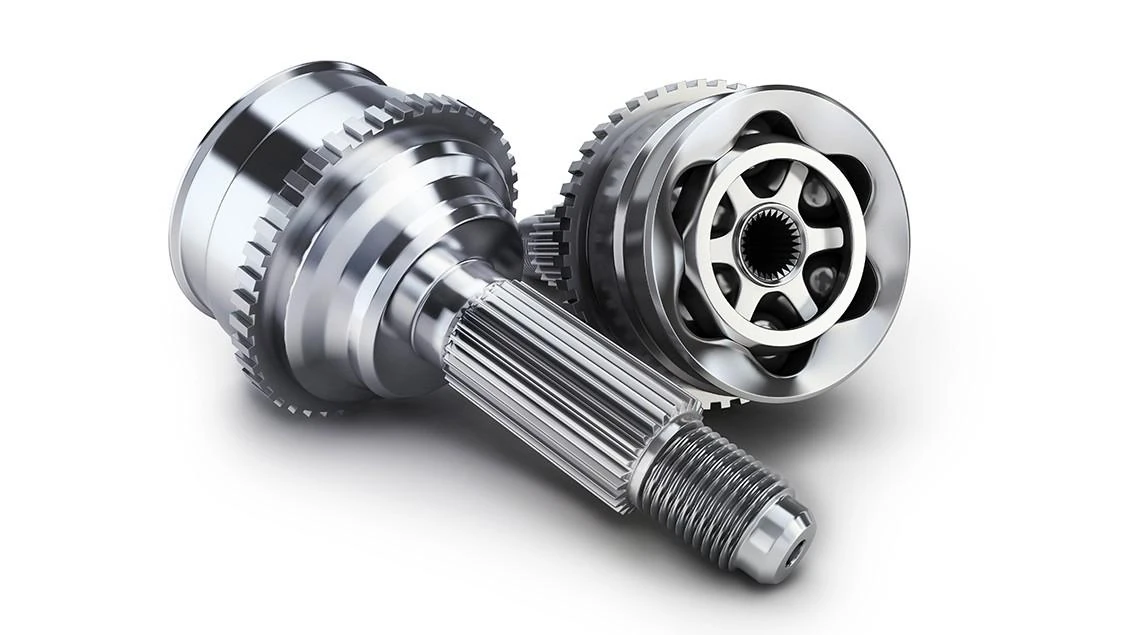

Секрет постоянной угловой скорости кроется в геометрии. В шариковом ШРУСе (самый распространенный тип наружного шарнира) шесть стальных шариков расположены между наружной и внутренней обоймами с фигурными канавками. Канавки спроектированы так, что центры их дуг смещены относительно друг друга на 1–1,5 мм. Это заставляет шарики всегда находиться в бисекторной плоскости — плоскости, которая делит угол между входным и выходным валами пополам.
Когда угол между валами меняется, шарики перекатываются по канавкам, но остаются в этой бисекторной плоскости. В результате длина пути, который проходит каждый шарик, на входе и выходе выравнивается, и угловая скорость на колесе равна скорости на валу от коробки. В триподном ШРУСе ту же роль выполняют три ролика, которые скользят в цилиндрических пазах.
Такая схема обеспечивает высокий коэффициент полезного действия (более 95 %) и способность передавать значительные моменты без потерь на трение и вибрации.
Конструкция и типы ШРУСов
На каждом приводном валу (полуоси) устанавливают два ШРУСа: наружный и внутренний. Они отличаются по назначению и рабочим характеристикам.
| Параметр | Наружный ШРУС | Внутренний ШРУС |
|---|---|---|
| Типичная конструкция | Шариковый (Rzeppa, Birfield или аналог) | Триподный (чаще всего) или шариковый с возможностью осевого смещения |
| Максимальный рабочий угол | 45–50° | 20–25° |
| Осевое смещение (plunge) | Минимальное (фиксированный тип) | Значительное (40–60 мм) |
| Основная функция | Передача момента при больших углах поворота руля | Компенсация изменений длины привода во время сжатия и растяжения подвески |
Наружный ШРУС расположен ближе к колесу. Он работает при наибольших углах и поэтому чаще подвергается нагрузкам во время маневрирования. Внутренний ШРУС соединяет вал с коробкой или редуктором и главным образом компенсирует продольные перемещения, которые возникают при ходе подвески. Оба узла защищены резиновыми пыльниками (гофрированными манжетами), внутри которых находится специальная смазка на основе дисульфида молибдена или синтетических присадок, рассчитанная на высокие контактные давления и температуры.
Признаки неисправности ШРУСа
Износ ШРУСа редко происходит мгновенно. Первые сигналы появляются постепенно и зависят от того, какой именно шарнир поврежден.
- Хруст, щелчки или скрежет при повороте с полностью вывернутым рулем (особенно слышно на малой скорости). Если звук появляется при повороте налево — проблема вероятнее всего в правом наружном ШРУСе, и наоборот.
- Глухие стуки или вибрация на прямой дороге, особенно при разгоне или торможении двигателем — типичный признак износа внутреннего ШРУСа.
- Следы смазки на внутренней стороне колеса, на арке или на пыльнике — свидетельство разрыва или трещины защитной манжеты.
- Увеличенный люфт в шарнире, рывки при старте с места или ощущение «ватного» руля на высокой скорости.
Самой распространенной причиной преждевременного выхода ШРУСа из строя является повреждение пыльника. Через трещину или отрыв гофры внутрь попадает вода, песок и грязь. Смазка загрязняется, вымывается или густеет, контактные поверхности шариков, канавок и сепаратора начинают изнашиваться абразивно. Через несколько тысяч километров процесс становится необратимым.
Своевременное выявление поврежденного пыльника и его замена с промывкой и новой смазкой во многих случаях позволяет спасти сам ШРУС и избежать замены всего приводного вала.
Как проверить ШРУС
Самостоятельная диагностика начинается с визуального осмотра. Поднимите автомобиль на домкрате или заезжайте на эстакаду и внимательно осмотрите пыльники обеих полуосей с обеих сторон. Ищите трещины, порезы, следы смазки, деформацию гофры или отсутствие хомутов.
Далее выполните дорожный тест: на безопасном участке медленно поверните руль до упора налево и проедьте несколько метров, затем повторите направо. Характерный хруст четко указывает на сторону неисправности. Для проверки внутреннего ШРУСа прислушайтесь к стукам во время разгона и торможения двигателем на прямой дороге.
На подъемнике механик дополнительно проверяет люфт, вращая колесо и нажимая на вал монтажкой. Сильный люфт или металлические звуки при вращении свидетельствуют об износе шариков или канавок.
Замена и ремонт ШРУСа
В большинстве случаев целесообразнее заменить весь приводной вал в сборе. Попытка выпрессовать старый ШРУС и запрессовать новый требует гидравлического пресса, специальных оправок и опыта. Кроме того, после такой операции критически важно правильно установить новый пыльник и заполнить узел качественной смазкой в нужном количестве.
Если пыльник поврежден недавно и внутри нет следов грязи или воды, возможна замена только манжеты с промывкой и обновлением смазки. Такой ремонт дешевле, но требует полной разборки шарнира и проверки состояния шариков и канавок. На практике автосервисов России чаще выбирают замену вала, особенно на авто возрастом более 7–8 лет.
Профилактика и продление ресурса
Ресурс качественного ШРУСа при правильном обслуживании превышает 150–200 тысяч километров. Главное условие — целостность пыльников. Рекомендуется осматривать их во время каждого ТО или хотя бы раз в 10–15 тысяч километров, а также после поездок по бездорожью, глубоким лужам или зимой.
При обнаружении даже небольшой трещины на пыльнике стоит немедленно обратиться в сервис. Своевременная замена манжеты с промывкой и закладкой свежей смазки часто спасает сам шарнир. Используйте только смазку, рекомендованную производителем авто или проверенных брендов для ШРУСов — обычная литиевая смазка здесь не подходит из-за высоких контактных нагрузок.
Регулярный контроль состояния пыльников и своевременное устранение мелких повреждений — самый эффективный способ избежать дорогого ремонта привода и сохранить управляемость автомобиля на высоком уровне.
В практике сервисов часто встречаются ситуации, когда водитель игнорирует хруст в течение нескольких месяцев. В результате изнашивается не только ШРУС, но и подшипники ступицы, элементы подвески и даже дифференциал. Своевременная диагностика и профилактика всегда дешевле последствий.
ШРУС — это небольшой, но критически важный элемент, от которого зависит комфорт, безопасность и ресурс многих других узлов автомобиля. Бережное отношение к пыльникам и регулярные проверки позволяют эксплуатировать его максимально долго без неожиданных поломок на дороге.
