Межколесный дифференциал — это механизм трансмиссии, который распределяет крутящий момент между колесами одной оси и позволяет им вращаться с разными угловыми скоростями. Он устанавливается в картере главной передачи или непосредственно в мосту и выполняет две ключевые функции: передачу мощности и компенсацию разницы в пройденном пути колес во время маневров или движения по неровностям.
Без этого узла жесткое соединение колес приводило бы к постоянному проскальзыванию шин в поворотах, быстрому износу резины и перегрузке трансмиссии. Инженеры решили проблему еще на этапе паровых экипажей, создав устройство, которое стало стандартом для всех колесных транспортных средств с приводом.
В большинстве легковых автомобилей применяют открытый конический дифференциал. В внедорожниках, спортивных моделях и грузовиках используют более сложные конструкции с ограниченным проскальзыванием, принудительной блокировкой или электронным управлением. Выбор типа напрямую определяет проходимость, управляемость и долговечность автомобиля в разных условиях.
Устройство и принцип работы конического дифференциала

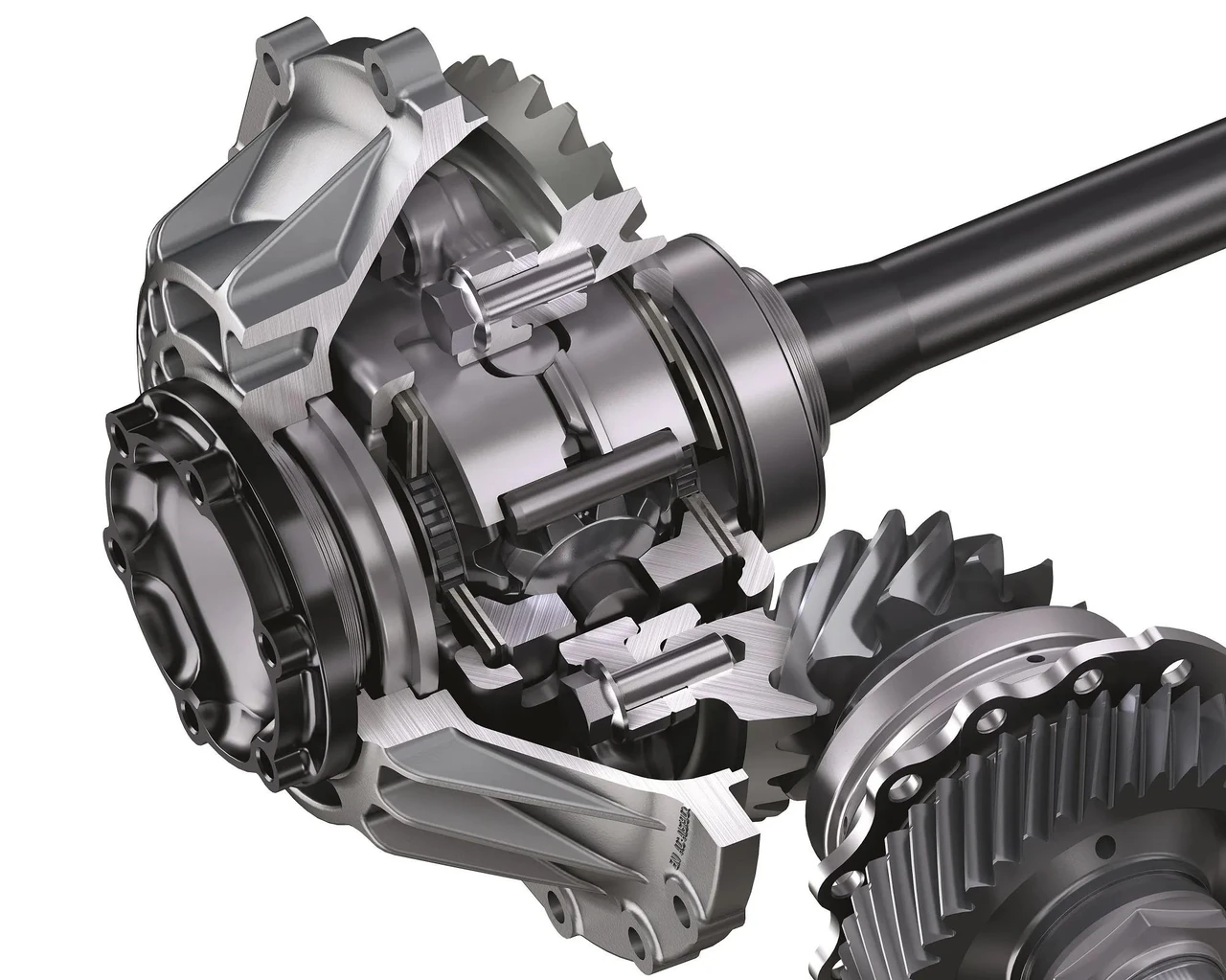

Классический межколесный дифференциал состоит из нескольких основных элементов. Корпус (водило) жестко соединен с коронной шестерней главной передачи. Внутри корпуса размещена крестовина или ось, на которой вращаются сателлиты — конические шестерни. Они находятся в постоянном зацеплении с двумя полуосевыми шестернями, каждая из которых соединена с полуосью соответствующего колеса.
Во время прямолинейного движения по ровной дороге оба колеса имеют одинаковую скорость. Сателлиты не вращаются вокруг собственной оси, а весь механизм вращается как единое целое. Крутящий момент распределяется поровну — по 50 % на каждое колесо.
В повороте внешнее колесо проходит более длинную траекторию, чем внутреннее. Сателлиты начинают вращаться вокруг своей оси, позволяя полуосевым шестерням иметь разную угловую скорость. При этом соотношение крутящих моментов остается неизменным.
В открытом дифференциале крутящий момент всегда распределяется между колесами в соотношении 50:50, независимо от условий движения. Мощность же перераспределяется пропорционально скорости вращения: колесо, которое вращается быстрее, получает больше мощности.
Именно из-за этой особенности открытый дифференциал демонстрирует ограниченную проходимость. Если одно колесо попадает на лед или в глубокую колею, его сопротивление резко падает. Механизм направляет всю мощность именно на это колесо, которое начинает буксовать, а второе, имеющее хорошее сцепление, остается без момента. Автомобиль теряет способность двигаться, хотя двигатель продолжает работать.
Основные типы межколесных дифференциалов
Автомобильные инженеры разработали несколько вариантов конструкций, чтобы преодолеть недостатки открытого механизма. Каждый тип имеет собственный принцип действия, преимущества и сферу применения.
Открытый (свободный, симметричный) дифференциал — самый распространенный вариант в легковых автомобилях. Он простой, надежный и недорогой в производстве. Обеспечивает плавную работу и минимальный износ шин на асфальте. Главный недостаток — полная потеря тяги при буксовании одного колеса.
Дифференциал с ограниченным проскальзыванием (LSD — Limited Slip Differential) использует дополнительные элементы трения. Дисковый вариант имеет пакет фрикционных дисков между корпусом и полуосевыми шестернями. При появлении разницы скоростей диски сжимаются и частично блокируют механизм, передавая больший момент на колесо с лучшим сцеплением. Вязкостный тип применяет силиконовую жидкость, которая густеет при сдвиге и создает сопротивление. Червячный (Torsen) использует винтовые шестерни с высоким внутренним трением — момент перераспределяется в заданном соотношении, например 3:1 или 4:1, без полной блокировки.
Блокируемый дифференциал позволяет принудительно или автоматически соединять корпус с одной из полуосевых шестерен. При полной блокировке оба колеса вращаются с одинаковой скоростью, как на жесткой оси. Механическая блокировка приводится в действие водителем (рычаг, трос, пневматика) или электроникой. Самоблокирующиеся варианты срабатывают автоматически при превышении определенной разницы моментов. Такие конструкции существенно повышают проходимость на бездорожье, но на твердом покрытии создают дополнительную нагрузку на трансмиссию и ускоряют износ шин.
Электронные системы и векторизация момента — самое современное направление. Вместо механических фрикционов используют многодисковые муфты с электронным управлением или систему торможения отдельных колес через ABS. Датчики скорости колес, ускорения и угла поворота передают данные в блок управления, который в реальном времени перераспределяет момент. Torque vectoring позволяет не только компенсировать проскальзывание, но и активно «доворачивать» автомобиль в повороте, передавая больше мощности на внешнее колесо. Такие системы устанавливают на спортивные и премиальные модели.
| Тип дифференциала | Принцип действия | Распределение момента | Преимущества | Недостатки | Типичное применение |
|---|---|---|---|---|---|
| Открытый | Конические сателлиты | 50:50 всегда | Простота, низкая стоимость, плавность | Слабая проходимость при буксовании | Легковые авто, городские кроссоверы |
| LSD (дисковый/вязкостный) | Фрикционы или жидкость | В зависимости от разницы скоростей | Лучшее сцепление без полной блокировки | Износ фрикционов, чувствительность к температуре | Спортивные авто, внедорожники |
| Блокируемый | Механический или пневматический замок | 50:50 или 100:0 при блокировке | Максимальная проходимость | Жесткость на асфальте, износ трансмиссии | Внедорожники, грузовики, тюнинг |
| Электронный / Torque vectoring | Активные муфты + сенсоры | Активное перераспределение | Оптимальная управляемость и стабильность | Высокая стоимость, сложность ремонта | Премиум и спортивные модели |
Сравнительные характеристики типов межколесных дифференциалов обобщены по материалам технических ресурсов auto.ria.com и профильной литературы.
Роль дифференциала в разных типах привода
В переднеприводных автомобилях межколесный дифференциал обычно интегрирован в картер коробки передач. Он работает в паре с главной передачей и обеспечивает распределение момента между передними колесами. В заднеприводных авто узел размещается в заднем мосту после карданной передачи.
В полноприводных системах с постоянным приводом (AWD) устанавливают три дифференциала: два межколесных и один межосевой. Межосевой отвечает за распределение момента между передней и задней осями. В системах с подключаемым приводом (4WD) часто используют муфты вместо классического межосевого дифференциала, а межколесные остаются открытыми или LSD.
Современные гибридные и электрические автомобили с двумя электродвигателями на одной оси иногда обходятся без традиционного механического дифференциала — момент регулируется электроникой каждого двигателя отдельно. Однако в большинстве случаев механический межколесный дифференциал сохраняется как базовый элемент надежности.
Распространенные неисправности и диагностика
Наиболее частые проблемы возникают из-за износа подшипников, шестерен или нарушения герметичности. Характерные признаки: гул или вой при движении, стук при переключении передач, люфт в полуосях, утечка трансмиссионного масла. На скользкой дороге водитель может заметить, что автомобиль «тянет» в сторону или одно колесо буксует без причины.
Диагностика начинается с визуального осмотра и проверки уровня масла. Далее проводят стендовые испытания с измерением моментов на полуосях или используют диагностическое оборудование для электронных систем. Своевременная замена масла и сальников значительно продлевает ресурс узла.
Обслуживание и модернизация
Регулярное техническое обслуживание включает замену трансмиссионного масла в соответствии с регламентом производителя — обычно каждые 40–60 тыс. км. При эксплуатации в тяжелых условиях (бездорожье, буксировка) интервал сокращают. Важно использовать масло рекомендованной спецификации — неправильный тип может привести к заеданию фрикционов в LSD.
Многие владельцы внедорожников в Украине устанавливают послепродажные самоблокирующиеся дифференциалы или системы принудительной блокировки. Такие доработки заметно повышают проходимость, но требуют профессионального монтажа и настройки. Электронные системы векторизации момента обычно не подлежат простой модернизации — они интегрированы в общую архитектуру автомобиля.
Межколесный дифференциал остается одним из самых важных элементов, обеспечивающих безопасность и эффективность движения. Правильный выбор типа конструкции и своевременное обслуживание позволяют автомобилю уверенно вести себя как на городских улицах, так и на сложных участках дорог. В современных моделях сочетание механики с электроникой дает возможность достичь оптимального баланса между проходимостью, управляемостью и долговечностью трансмиссии.
