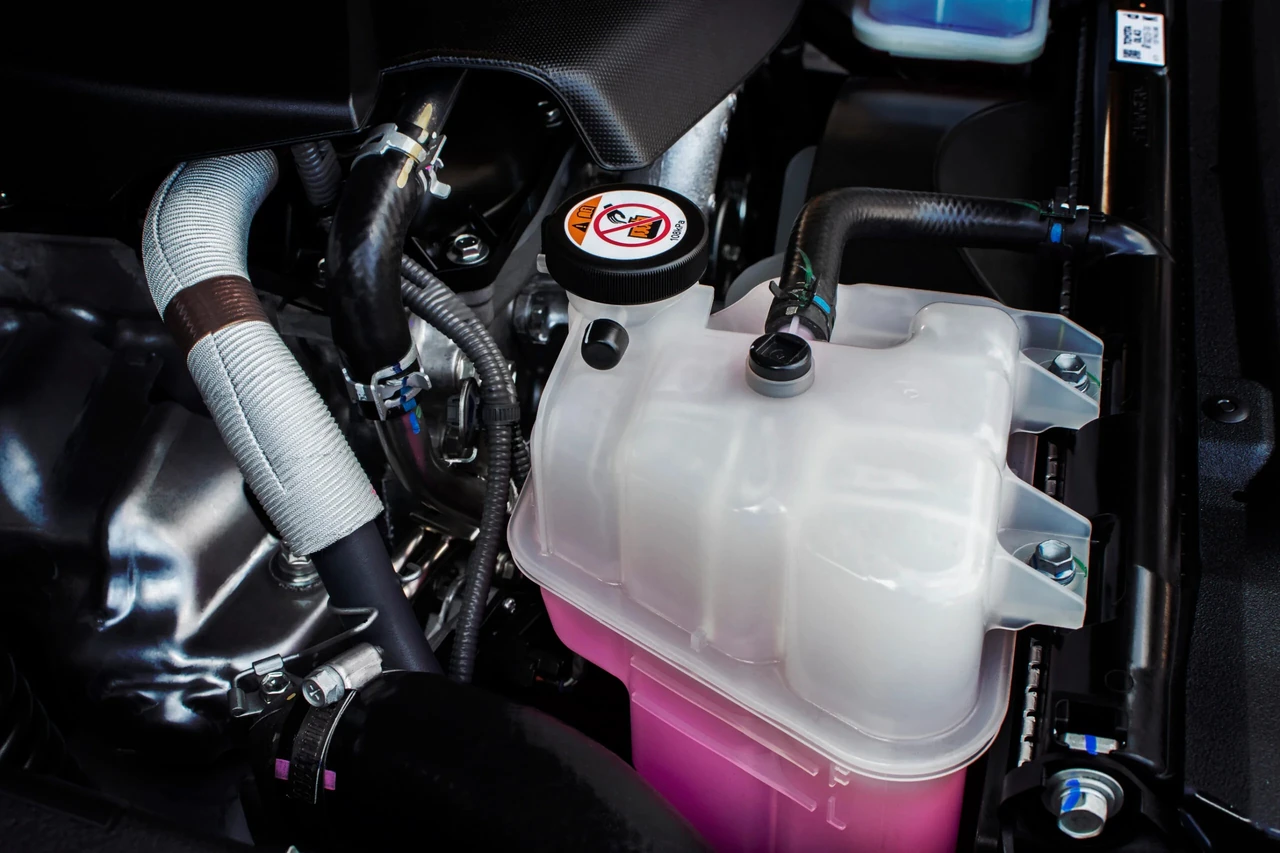

Крышка расширительного бачка — это компактный, но чрезвычайно важный элемент системы охлаждения двигателя. Она не просто закрывает бачок, а выполняет роль регулятора давления с двумя встроенными клапанами. От ее исправной работы зависит, останется ли антифриз в жидком состоянии при высоких температурах и не возникнут ли воздушные пробки или деформации патрубков.
В современных двигателях рабочая температура охлаждающей жидкости часто достигает 95–110 °C, а в пиковых нагрузках — еще выше. Без контролируемого избыточного давления жидкость начала бы закипать раньше, образуя пар, который нарушает циркуляцию и приводит к локальным перегревам. Крышка решает эту задачу, поддерживая стабильное давление в пределах, заданных производителем автомобиля.
Именно поэтому даже незначительная неисправность этого элемента может вызвать цепную реакцию проблем: от утечки антифриза до повреждения прокладки головки блока цилиндров или трещин в блоке. Рассмотрим, как именно устроена крышка, почему ее параметры критичны и как правильно ее обслуживать.
Устройство крышки расширительного бачка и принцип действия
Крышка состоит из пластикового или металлического корпуса, уплотнительного кольца и двух клапанов — предохранительного (выпускного) и вакуумного (впускного). В большинстве современных автомобилей клапаны конструктивно объединены в одном механизме, хотя на некоторых моделях они могут быть отдельными.
Предохранительный клапан — это пружинная диафрагма или тарелка, которая остается закрытой, пока давление в системе не превысит установленный порог. Когда жидкость нагревается, она расширяется (объем может вырасти на 10–20 % и более), давление растет. При достижении предельного значения (обычно 1,1–1,5 бар) клапан открывается и сбрасывает избыток пара или жидкости в атмосферу или в специальный сливной шланг. Это защищает патрубки, радиатор и сам расширительный бачок от разрыва.
Вакуумный клапан работает в обратном направлении. Во время охлаждения двигателя антифриз сжимается, объем уменьшается и в системе создается разрежение. Если вакуумный клапан исправен, он открывается и впускает воздух, выравнивая давление с атмосферным. Без этого патрубки и бачок могут «схлопнуться» внутрь, как вакуумная упаковка, что нарушает циркуляцию и создает воздушные пробки.
В нормальном состоянии оба клапана остаются закрытыми. Они срабатывают только за пределами допустимых значений давления. Именно такая двусторонняя регуляция позволяет системе охлаждения работать под избыточным давлением без риска повреждений.
Как крышка влияет на температуру кипения охлаждающей жидкости
Давление напрямую влияет на физические свойства жидкости. При атмосферном давлении (примерно 1 бар) чистая вода закипает при 100 °C. Антифриз на основе этиленгликоля (50 % концентрация) имеет более высокую точку кипения — около 107–110 °C при нормальном давлении. Когда система герметична и поддерживает избыточное давление 1,1–1,5 бар, температура кипения антифриза повышается до 115–125 °C в зависимости от конкретного состава жидкости и точного значения давления.
Это позволяет двигателю работать при более высоких температурах без образования пара. Пар в системе охлаждения — главный враг: он хуже отводит тепло, создает воздушные пробки и может привести к перегреву даже при нормальных показаниях датчика температуры. Крышка расширительного бачка обеспечивает именно то избыточное давление, которое нужно для конкретного двигателя, и тем самым расширяет рабочий диапазон системы.
Крышка расширительного бачка удерживает давление на уровне 1,1–1,5 бар, что повышает температуру кипения антифриза до 115–125 °C и позволяет двигателю работать без закипания даже в сложных условиях эксплуатации.
Типичные значения давления и важность правильного подбора
Давление открытия клапана крышки строго регламентируется производителем автомобиля. Наиболее распространенные значения — 1,1 бар, 1,2 бар, 1,4 бар и 1,5 бар. На некоторых моделях (в частности, европейских) встречаются значения 0,9 бар или 1,0 бар. Цвет крышки иногда подсказывает давление (например, синий часто соответствует 1,5 бар), но полагаться только на цвет нельзя — обязательно проверяйте маркировку или каталог по VIN-коду.
Неправильный выбор крышки имеет серьезные последствия. Заниженное давление приводит к раннему сбросу жидкости, потере антифриза и закипанию при более низких температурах. Завышенное давление перегружает патрубки, радиатор, расширительный бачок и может вызвать разрыв уплотнений или повреждение прокладки головки блока. Поэтому при замене крышки ориентируйтесь исключительно на спецификацию вашего автомобиля.
Признаки неисправности крышки расширительного бачка
Неисправная крышка часто маскируется под другие проблемы — утечку антифриза, перегрев или плохую работу печки. Вот наиболее характерные симптомы:
- Антифриз вытекает из-под крышки или через патрубки при прогретом двигателе.
- Белый пар или дым из-под капота — жидкость попадает на горячий выпускной коллектор.
- Патрубки системы охлаждения сдавлены или деформированы на холодном двигателе.
- Двигун перегревается, а печка дует холодным воздухом — признак воздушных пробок.
- Расширительный бачок раздут, с трещинами или деформирован.
- При осторожном откручивании крышки на прогретом двигателе отсутствует характерное шипение.
Эти признаки возникают из-за нарушения работы одного из клапанов или потери герметичности уплотнения. Со временем резиновые элементы стареют, пружины слабеют, а клапаны могут заклинивать от накипи или загрязнения.
| Симптом при проверке | Вероятная причина | Рекомендуемое действие |
|---|---|---|
| Шипение при откручивании, патрубки упругие | Норма | Крышка исправна |
| Нет шипения при откручивании | Предохранительный клапан не держит давление | Заменить крышку |
| Патрубки сдавлены на холодном двигателе | Вакуумный клапан не работает | Заменить крышку |
| Трещины, деформация, поврежденная резьба | Механическое повреждение | Срочная замена |
| Затвердевшее или треснувшее уплотнительное кольцо | Потеря герметичности | Заменить крышку |
После каждого списка симптомов важно понимать: большинство из этих проблем легко устранить заменой крышки стоимостью 80–350 грн. Игнорирование же может привести к ремонту двигателя, который стоит в десятки раз дороже.
Как проверить крышку расширительного бачка самостоятельно
Проверку проводите только на полностью холодном двигателе, чтобы избежать ожогов горячим антифризом. Сначала внимательно осмотрите саму крышку: трещины на корпусе, поврежденное уплотнительное кольцо, следы коррозии или накипи на клапанах — все это повод для замены.
Далее проверьте состояние патрубков. Если они сильно сдавлены или «сплющены» — вероятно, вакуумный клапан не открывается и в системе создается чрезмерное разрежение. На прогретом двигателе (дождитесь рабочей температуры) осторожно, в перчатках, начинайте откручивать крышку. Характерное шипение означает, что предохранительный клапан исправно держал давление. Отсутствие звука — сигнал о том, что давление не поддерживается.
Для более точной диагностики используют специальный прибор — насос для проверки давления системы охлаждения. Его подключают к горловине бачка или непосредственно к крышке и создают давление, контролируя момент открытия клапана. В домашних условиях достаточно визуального осмотра и проверки на шипение.
Регулярная проверка крышки расширительного бачка раз в 6–12 месяцев или во время каждой замены антифриза позволяет своевременно выявить проблему и предотвратить дорогой ремонт системы охлаждения и двигателя.
Замена крышки и практические рекомендации
Крышку рекомендуется менять вместе с заменой охлаждающей жидкости — каждые 60 000–80 000 км или раз в 3–5 лет, в зависимости от условий эксплуатации. При выборе новой детали обязательно руководствуйтесь давлением открытия клапана, типом крепления (резьбовое или байонетное) и диаметром горловины бачка. Лучше всего подбирать по VIN-коду или оригинальному номеру.
После установки новой крышки обязательно проверьте систему на герметичность: прогрейте двигатель до рабочей температуры и убедитесь, что нет утечек и чрезмерного давления. Также стоит осмотреть расширительный бачок на наличие трещин — старый бачок иногда деформируется от длительного превышения давления.
Не экономьте на качестве: дешевые неоригинальные крышки часто имеют неточное давление открытия или быстро теряют герметичность. Выбирайте продукцию проверенных брендов, которые соответствуют спецификациям вашего автомобиля.
Крышка расширительного бачка — это пример того, как небольшая деталь стоимостью несколько сотен гривен может уберечь двигатель от серьезных повреждений. Своевременная диагностика, правильный подбор по параметрам давления и регулярная замена обеспечивают стабильную работу системы охлаждения на протяжении всего срока службы автомобиля. Если вы заметили любые из перечисленных симптомов — не откладывайте проверку. Двигатель отблагодарит вас надежной работой на долгие километры.
