В каждом двигателе внутреннего сгорания во время работы часть газов из камеры сгорания прорывается в картер через микрозазоры между поршневыми кольцами и стенками цилиндра. Эти картерные газы содержат несгоревшее топливо, оксиды, водяной пар и кислотные соединения. Если их не отводить, давление в картере растёт, моторное масло быстро загрязняется и окисляется, а двигатель теряет ресурс. Клапан вентиляции картерных газов (КВКГ или PCV-клапан) — это ключевой элемент системы принудительной рециркуляции, который регулирует отвод этих газов обратно во впускной тракт для дожигания.
Современные автомобили в Украине, соответствующие нормам Евро-5 и Евро-6, обязательно оснащаются закрытой системой вентиляции картера. Такое решение не только снижает выбросы вредных веществ, но и защищает двигатель от коррозии, образования шлама и преждевременного износа сальников и прокладок. В практике диагностики именно игнорирование состояния КВКГ часто запускает цепочку проблем: от повышенного расхода масла до дорогостоящего ремонта головки блока цилиндров.
Система работает за счёт разрежения во впускном коллекторе. Свежий воздух поступает в картер, захватывает газы, проходит через маслоотделитель и клапан, после чего смесь возвращается во впуск для повторного сгорания. Такой цикл поддерживает нормальное давление в картере и уменьшает загрязнение окружающей среды.
Как образуются картерные газы и почему их нужно контролировать
Во время рабочего хода поршня давление в цилиндре достигает десятков атмосфер. Даже в исправном двигателе часть газов просачивается мимо поршневых колец в картер. Объём таких газов зависит от нагрузки, температуры двигателя, степени износа колец и качества масла. В составе картерных газов — углеводороды, оксид углерода, оксиды азота, сернистые соединения и водяной пар.
Без вентиляции давление в картере повышается. Это приводит к выдавливанию масла через сальники коленчатого вала, прокладки клапанной крышки и маслозаливную горловину. Одновременно влага и кислоты, образующиеся при конденсации, окисляют масло, формируют эмульсию и шлам. Шлам забивает масляные каналы, ухудшает смазку и ускоряет износ деталей. Кроме того, картерные газы с остатками топлива разжижают масло и снижают его защитные свойства.
Принцип работы системы вентиляции картерных газов и роль клапана
Современная закрытая система использует разрежение впускного коллектора как движущую силу. Воздух из воздушного фильтра или отдельного патрубка поступает в пространство над клапанной крышкой или напрямую в картер. Поток проходит через маслоотделитель, где большая часть масляного тумана оседает и стекает обратно в поддон. Очищенные газы направляются к клапану вентиляции картерных газов.
Клапан представляет собой обычно мембранный или поршневой механизм с пружиной. При небольшом разрежении (режим холостого хода или средняя нагрузка) клапан открывается и пропускает газы во впуск. При резком росте разрежения (торможение двигателем) клапан закрывается, предотвращая чрезмерное обеднение смеси и сбои в работе двигателя. В турбированных моторах поток часто регулируется дополнительными дросселями или направляется в зависимости от давления наддува.
Маслоотделитель играет критическую роль. Лабиринтный тип замедляет поток и позволяет каплям масла осесть на стенках. Центробежный (циклонный) использует вращение газов для сепарации. Современные двигатели часто сочетают оба принципа. Без качественного отделения масла пары попадают в камеры сгорания, повышают расход масла, образуют нагар на клапанах и свечах, а в двигателях с непосредственным впрыском способствуют отложениям на впускных клапанах.
Эволюция систем вентиляции: от открытой к закрытой
До середины XX века на автомобилях использовали открытую вентиляцию — газы просто выводили в атмосферу через трубку. Это вызывало серьёзное загрязнение воздуха и коррозию внутренних деталей двигателя. С ужесточением экологических норм в 1960-х годах (сначала в Калифорнии, а затем по всему миру) появилась закрытая система принудительной рециркуляции картерных газов — PCV. Она не только сократила выбросы, но и улучшила чистоту масла и общий ресурс двигателя.
Сегодня в Украине все новые легковые автомобили и коммерческий транспорт оснащаются именно закрытой системой. Это часть требований к экологическому классу транспортных средств при регистрации и техосмотре.
Типичные неисправности клапана вентиляции картерных газов и их признаки
Клапан вентиляции картерных газов — простая деталь, но работает в агрессивной среде. Со временем он забивается шламом, мембрана твердеет или рвётся, пружина теряет упругость, а шланги трескаются или засоряются.
| Признак неисправности | Вероятная причина | Потенциальные последствия |
|---|---|---|
| Нестабильный холостой ход, рывки | Клапан заедает в открытом положении | Нарушение состава смеси, повышенный расход топлива, загорание CHECK ENGINE |
| Повышенный расход моторного масла | Засорение или заедание в закрытом состоянии | Рост давления в картере, течи через сальники, образование шлама |
| Синий или серый дым из выхлопной трубы | Чрезмерное попадание масляного тумана во впуск | Сгорание масла, нагар на клапанах и свечах, потеря мощности |
| Течи масла из-под прокладок и сальников | Чрезмерное давление в картере из-за неисправного клапана | Загрязнение двигателя, ускоренное старение резинотехнических деталей |
| Попадание масла во впускной коллектор и дроссельную заслонку | Повреждённый маслоотделитель или мембрана клапана | Загрязнение датчиков, нестабильная работа, проблемы с запуском |
Данные обобщены на основе технической документации производителей и опыта украинских автосервисов.
Каждый симптом требует проверки, поскольку похожие признаки могут давать и другие неисправности (изношенные кольца, турбина, вентиляция топливного бака). Однако во многих случаях именно КВКГ становится «неизвестным героем», отказ которого запускает цепочку дорогостоящих проблем.
Самостоятельная диагностика клапана вентиляции картерных газов
Проверить состояние системы можно без сложного оборудования. Начните с визуального осмотра: шланги не должны иметь трещин, масляных подтёков или сильного загрязнения. Клапан (если он отдельный) часто расположен на клапанной крышке или во впускном патрубке.
Простые тесты:
- Снимите крышку маслозаливной горловины на работающем двигателе на холостом ходу. Если из отверстия сильно вырывается воздух или, наоборот, сильно всасывает — давление в картере ненормальное.
- Для клапанов с подвижным элементом (шарик, поршень) снимите деталь и аккуратно потрясите. Исправный клапан издаёт характерное бряцание.
- Осмотрите внутреннюю поверхность шлангов и клапана на наличие густого чёрного шлама или масляной плёнки.
Если есть подозрение на проблему, лучше обратиться в сервис с манометром для измерения давления/разрежения в картере. Это точный метод, который позволяет оценить состояние системы комплексно.
Замена, обслуживание и профилактика

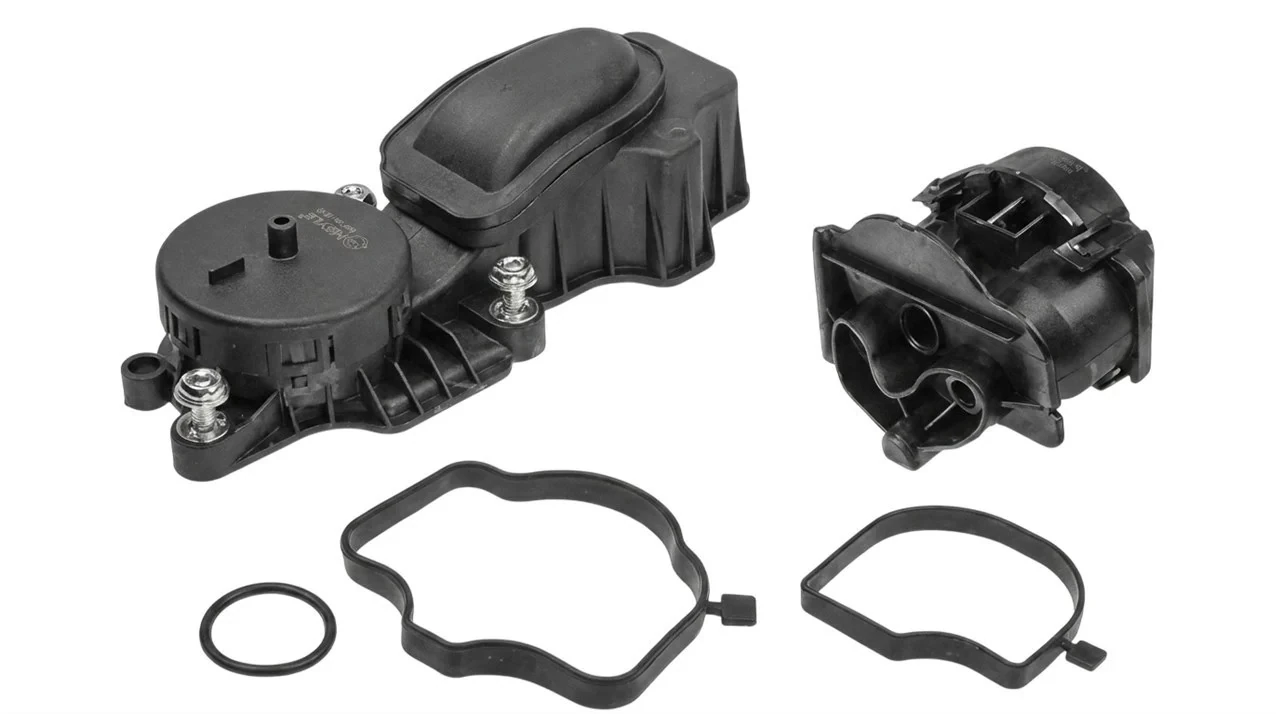

Клапан вентиляции картерных газов — недорогая деталь (от 150 до 800 грн в зависимости от модели). Замена обычно занимает 15–40 минут. Во многих современных двигателях (особенно VAG-группы) мембрана интегрирована в клапанную крышку, поэтому меняют весь узел. В турбированных моторах важно правильно подключить шланги согласно схеме.
Рекомендуемый интервал проверки и замены — каждые 60–100 тысяч километров или при появлении симптомов. Регулярная замена моторного масла качественным продуктом с соответствующей вязкостью значительно снижает образование шлама и продлевает срок службы КВКГ. В холодное время года, когда конденсация влаги выше, состояние системы стоит контролировать чаще.
После замены на некоторых автомобилях может потребоваться адаптация двигателя или сброс ошибок сканером. Не используйте дешёвые аналоги сомнительного качества — некачественная мембрана или пружина быстро выйдут из строя.
Особенности вентиляции картера в современных турбированных двигателях
В двигателях с турбонаддувом система вентиляции усложнена. Газы могут направляться как к компрессору (под разрежением), так и после него — в зависимости от режима работы. Производители применяют дополнительные клапаны, регулирующие отверстия и подогрев шлангов, чтобы избежать обмерзания и конденсации. В мощных и спортивных автомобилях владельцы часто устанавливают дополнительные маслоуловители (catch can), чтобы минимизировать попадание масла во впуск и сохранить чистоту впускного тракта.
Несмотря на усложнение конструкции, основной принцип остаётся прежним: контроль давления, отделение масла и рециркуляция газов для дожигания.
Клапан вентиляции картерных газов — это небольшая, но крайне важная деталь, от которой зависят стабильность работы двигателя, расход топлива и масла, а также экологические показатели автомобиля. Регулярная проверка и своевременная замена КВКГ вместе с качественным обслуживанием двигателя помогают избежать многих неприятных сюрпризов и сохранить ресурс силового агрегата на долгие годы. Если ваш автомобиль начал вести себя необычно на холостом ходу или появились следы масла под капотом — не откладывайте диагностику системы вентиляции картера. Это один из самых простых и недорогих способов поддерживать двигатель в хорошем состоянии.
