Парковка задним ходом остается одним из самых сложных и рискованных маневров. По данным украинских источников, до 40% всех ДТП случается именно во время парковки, причем большинство — при движении задним ходом. Международные исследования, в частности Insurance Institute for Highway Safety (IIHS), показывают, что установка камеры заднего вида снижает количество таких инцидентов на 17%, а для водителей старшего возраста эффект достигает 36%.
Система дает четкое изображение слепой зоны, помогает избежать наезда на бордюр, столбик или пешехода, особенно ночью или в тесном пространстве. Современные модели дополняют динамическими линиями разметки, инфракрасной подсветкой и автоматической активацией. Подключить камеру заднего вида вполне реально самостоятельно, если придерживаться проверенной последовательности и понимать электрические нюансы.
Процесс включает выбор оборудования, механический монтаж, прокладку проводов, подключение питания и видеосигнала, а также настройку магнитолы. В большинстве случаев работа занимает 2–4 часа в зависимости от модели авто и типа камеры.
Типы камер заднего вида и критерии выбора
Универсальные камеры делятся на проводные и беспроводные. Проводные модели передают сигнал по экранированному кабелю — это самый стабильный вариант без задержек и помех. Беспроводные используют радиомодуль или Wi-Fi: камера питается от фонарей заднего хода, а сигнал поступает на приемник, подключенный к AV-входу магнитолы, или на отдельный монитор.
Ключевые характеристики для выбора:
- Угол обзора — оптимально 120–170° для полного охвата зоны позади.
- Разрешение — HD 720p или 1080p; AHD-версии дают более четкую картинку на совместимых Android-магнитолах.
- Защита — IP67 или IP68 для работы в дождь, снег и при мойке авто.
- Подсветка — инфракрасные LED для ночного видения до 5–10 метров.
- Дополнительно — динамические линии парковки, зеркальное отображение, поддержка PAL/NTSC или AHD.
Проводные системы выигрывают по надежности для ежедневного использования. Беспроводные упрощают монтаж в авто со сложной проводкой, но могут страдать от помех металлических частей кузова или других радиосигналов.
Сравнение проводных и беспроводных камер заднего вида
| Параметр | Проводное подключение | Беспроводное подключение |
|---|---|---|
| Надежность сигнала | Высокая, без задержек и потерь качества | Средняя, возможны помехи и небольшая задержка |
| Сложность монтажа | Выше — требуется прокладка кабеля через весь салон | Ниже — только питание возле камеры |
| Качество изображения | Стабильное в любую погоду | Может ухудшаться в дождь или на большом расстоянии |
| Стоимость комплекта | Обычно ниже | Выше из-за дополнительных модулей |
| Долговечность | Отличная при правильной прокладке | Зависит от качества радиомодуля |
Данные основаны на практическом опыте установок в сервисах и отзывах владельцев современных универсальных систем 2025–2026 годов.
Подготовка к установке
Перед началом работы подготовьте инструменты: набор отверток и съемников обшивки, кусачки-стрипперы, мультиметр, изоляционную ленту, термоусадку, хомуты, паяльник (при необходимости), сверло и резиновые втулки для проходов.
Обязательно отключите минусовую клемму аккумулятора — это стандартное требование безопасности при любых работах с электропроводкой авто. Определите точное место монтажа камеры: чаще всего по центру над номерным знаком или в нише бампера. Проверьте, не перекрывается ли обзор ручкой багажника или спойлером.
Монтаж камеры на автомобиль
Закрепите камеру с помощью штатного кронштейна или просверлите аккуратное отверстие в крышке багажника (если модель предусматривает врезной монтаж). Зафиксируйте гайкой изнутри — конструкция должна выдерживать вибрации и мойку под давлением.
Угол наклона подбирайте так, чтобы на экране было видно и бамперы, и ближайшую зону за авто (обычно 0,5–1 м от бампера). После фиксации протяните провода внутрь через существующие технологические отверстия или новое, защищенное резиновой втулкой. Это предотвращает перетирание об острые края металла.
Прокладка проводов через салон

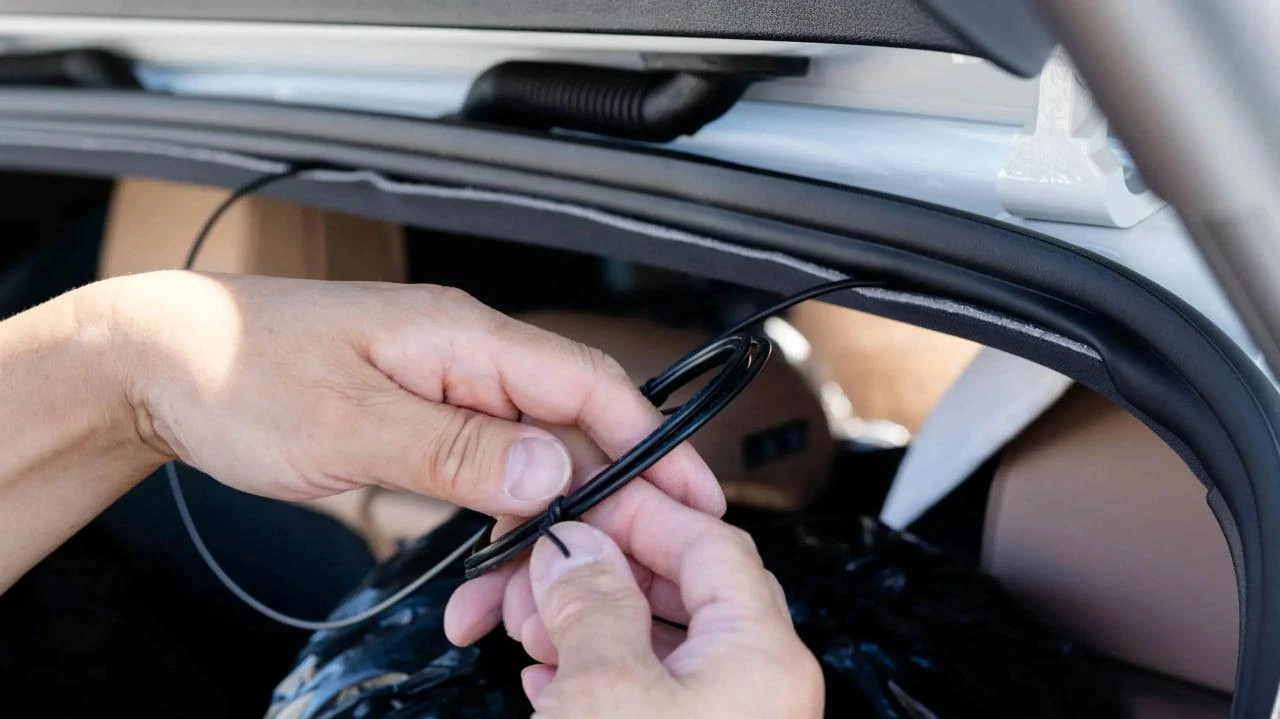

Провода от камеры тянут вдоль потолка, под ковриками или за обшивкой порогов до передней панели. Избегайте зон с высокой температурой (возле выхлопа) и движущихся частей. Используйте пластиковые гофры и хомуты каждые 30–40 см.
В критических местах прохода через перегородку моторного отсека или багажника обязательно ставьте резиновые втулки. Такая прокладка защищает кабель от механических повреждений, влаги и электромагнитных помех двигателя.
Электрическое подключение питания
Стандартная схема: красный провод (+) камеры соединяется с плюсом фонаря заднего хода, черный (–) — с надежной массой кузова (очищенная от краски точка на металле).
Именно подключение к цепи заднего хода обеспечивает автоматическое включение камеры только при включении задней передачи. Это самый безопасный и удобный вариант — не нужен отдельный выключатель. Добавьте предохранитель 5–10 А на плюсовом проводе.
В современных авто с CAN-шиной такое подключение обычно не вызывает ошибок, но при наличии сомнений лучше использовать реле или готовые адаптеры. Качественное заземление — залог чистого изображения без шумов и мерцания.
Соединение видеосигнала с магнитолой
Желтый RCA-разъем (тюльпан) от камеры подключается к входу AV-IN или Camera-IN на магнитоле. В Android-системах часто есть отдельный видеовход для камеры.
Некоторые модели поддерживают AHD — тогда качество картинки значительно выше обычного CVBS. Если штатная магнитола не имеет входа, устанавливают дополнительный мини-монитор на зеркало заднего вида или заменяют головное устройство. Экранированный кабель и правильное заземление минимизируют помехи от генератора и магнитолы.
Настройка магнитолы и активация системы
В меню Android-магнитолы зайдите в раздел «Камера заднего вида» или «System → Rear Camera». Включите автоматическую активацию по сигналу Reverse, выберите тип входа (CVBS/NTSC или AHD), включите зеркальное отображение (изображение должно быть не перевернутым) и настройте динамические линии парковки под размеры вашего авто.
В штатных системах иногда нужен CAN-адаптер для корректного распознавания сигнала заднего хода. После настроек проверьте работу в реальных условиях: днем, ночью, с включенными фарами и без.
Диагностика типичных неисправностей
Если изображение отсутствует — проверьте напряжение на камере мультиметром (должно быть 12 В при задней передаче), целостность RCA-кабеля и правильность выбора входа в меню магнитолы.
Мерцание или шум — чаще всего плохое заземление или поврежденный экранированный кабель. Задержка или слабый сигнал в беспроводных системах — расстояние или помехи; попробуйте улучшить расположение приемника.
Перевернутое изображение исправляется в настройках. В 90% случаев проблемы решаются проверкой контактов и правильностью подключения триггерного провода.
Дополнительные рекомендации для надежной работы
После полной сборки обшивки обязательно проверьте систему в движении: несколько раз включите заднюю передачу, оцените четкость, отсутствие помех и корректность линий парковки.
Регулярно осматривайте места прохода проводов и состояние разъемов — влага и вибрация со временем могут ухудшить контакт. Для максимальной безопасности сочетайте камеру с парковочными датчиками: камера дает картинку, датчики — точное расстояние до препятствия.
После успешного подключения камеры заднего вида водитель получает уверенность в любых парковочных ситуациях, снижает риск мелких повреждений и экономит время на маневрах. Система работает автоматически, не отвлекает внимание и служит годами при правильном монтаже.
Если авто имеет сложную электронику или вы сомневаетесь в своих силах — лучше обратиться в специализированный автосервис с опытом работы с Android-магнитолами и современными камерами. Качественная установка окупается спокойствием и безопасностью каждого дня.
