Датчик положения коленчатого вала (ДПКВ) — один из ключевых элементов системы управления двигателем. Он постоянно отслеживает угловое положение и частоту вращения коленчатого вала и передает данные в электронный блок управления (ЭБУ). Без точного сигнала от этого датчика ЭБУ не может правильно рассчитать момент зажигания и впрыска топлива, из-за чего двигатель либо не заводится, либо работает с перебоями.
Многие автовладельцы сталкиваются с внезапным исчезновением оборотов на тахометре, загоранием лампочки Check Engine или полным отказом запуска после прогрева. В большинстве случаев причина кроется именно в датчике коленвала или его цепи. Своевременная проверка позволяет быстро выявить проблему и избежать дорогой эвакуации или ремонта двигателя.
Существует несколько типов датчиков: индуктивные (магнитные, обычно два провода) и на эффекте Холла (три провода, цифровой сигнал). Индуктивные по-прежнему распространены на многих автомобилях, а датчики Холла чаще встречаются на современных моделях. Принцип работы простой: задающий диск с зубцами (чаще всего 60-2) вращается вместе с коленвалом, а датчик фиксирует изменения магнитного поля или света и формирует электрический сигнал.
Основные симптомы неисправности датчика коленвала
Признаки выхода из строя ДПКВ обычно появляются внезапно и усиливаются с ростом температуры двигателя. Самые частые проявления:
- Загорание индикатора Check Engine (коды ошибок P0335–P0339).
- Двигатель прокручивается стартером, но не заводится или заводится с большими трудностями.
- Внезапное заглохание на ходу, особенно при прогреве или нагрузке.
- Нестабильные обороты холостого хода, рывки при ускорении, режим limp mode.
- Снижение мощности, повышенный расход топлива, вибрации и детонация.
Эти симптомы не всегда однозначно указывают именно на датчик — подобные признаки могут давать проблемы с проводкой, разъемами, аккумулятором, стартером или датчиком распределительного вала. Поэтому нужна последовательная диагностика. Согласно рекомендациям специалистов, первым шагом всегда становится считывание кодов ошибок.
Необходимые инструменты и меры безопасности
Для самостоятельной проверки понадобятся:
- Мультиметр (измерение сопротивления, переменного и постоянного напряжения).
- Диагностический сканер OBD-II (ELM327 или профессиональный).
- Набор щупов или тонкие иглы для backprobe (проверки без снятия разъема).
- Щупы для измерения зазора (0,5–1,5 мм).
- Осциллограф (опционально, для профессиональной диагностики).
Меры безопасности. Работайте на полностью остывшем двигателе. Перед снятием разъемов отсоедините минусовую клемму аккумулятора. Не прикасайтесь к движущимся частям двигателя во время прокручивания стартером. Используйте изолированный инструмент. Если не уверены в своих силах — обратитесь в сервис.
Пошаговая проверка датчика коленвала
1. Визуальный осмотр и проверка зазора
Найдите датчик — обычно он расположен возле маховика, со стороны крышки ГРМ или на блоке цилиндров рядом со шкивом коленчатого вала. Осмотрите корпус на наличие трещин, следов масла или грязи. Проверьте состояние проводов и разъема — окисление, перетирание от вибрации или повреждение изоляции часто становятся причиной пропадания сигнала.
Особенно важно проверить воздушный зазор между торцом датчика и зубцами задающего диска. Нормальное значение — 0,5–1,5 мм (чаще всего около 1 мм). Слишком большой зазор ослабляет сигнал, слишком маленький — грозит повреждением датчика или диска. При необходимости отрегулируйте зазор шайбами.

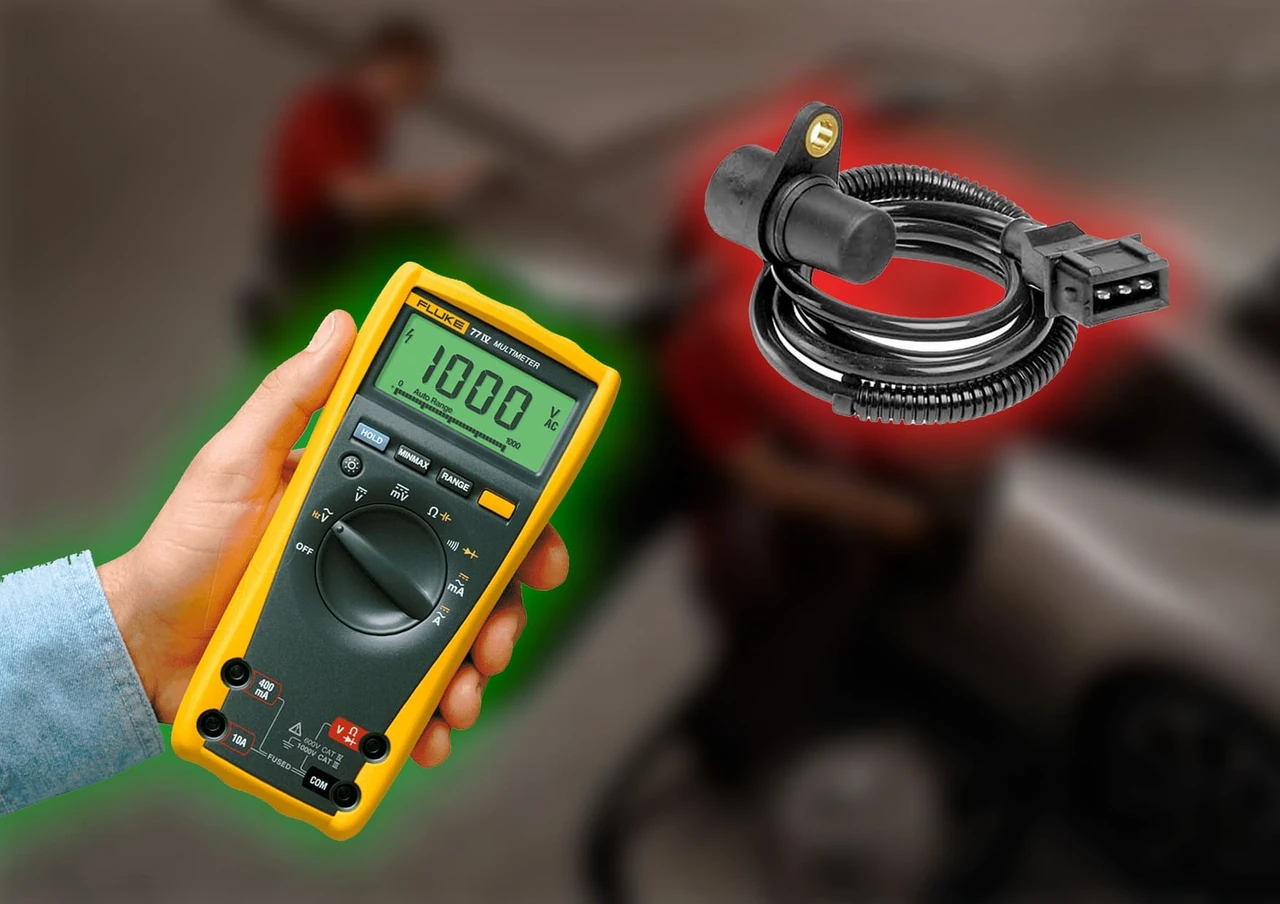

2. Проверка мультиметром
Сначала определите тип датчика по количеству проводов в разъеме.
Индуктивный датчик (2 провода): Отсоедините разъем. Переведите мультиметр в режим омметра. Измерьте сопротивление между контактами. Для большинства индуктивных датчиков исправный прибор показывает 500–750 Ом (точные значения всегда указаны в мануале конкретной модели). Нулевое сопротивление свидетельствует о коротком замыкании, бесконечное — об обрыве обмотки.
Дополнительно можно проверить напряжение: переведите мультиметр в режим измерения переменного напряжения (AC, диапазон 2 В или авто). Подсоедините щупы к контактам (или через backprobe-иглы, не снимая разъем). Прокрутите двигатель стартером — исправный датчик генерирует пульсирующее напряжение примерно 0,5–1,5 В. Если напряжение отсутствует или очень низкое — датчик неисправен.
Датчик Холла (3 провода): Проверьте наличие питания (обычно 5 В или 12 В между питанием и «массой» при включенном зажигании). Сигнальный провод при прокручивании должен изменять напряжение между примерно 0 В и 5 В. Для точной оценки формы сигнала нужен осциллограф.
Важный момент: точные значения сопротивления и напряжения всегда берите из технического руководства вашего автомобиля, поскольку они зависят от конкретной модели и типа датчика.
3. Диагностика с помощью OBD-сканера
Подсоедините сканер к диагностическому разъему. Считайте коды ошибок. Коды P0335, P0336, P0337, P0338, P0339 прямо указывают на проблемы с цепью датчика коленвала. Просмотрите живые данные (Live Data): при прокручивании стартером должны появляться обороты двигателя (RPM). Если RPM остается на нуле или показывает хаотичные значения — сигнал от датчика отсутствует или искажен.
После устранения неисправности обязательно удалите коды ошибок и проверьте, не появляются ли они снова.
4. Проверка осциллографом (самый точный метод)
Профессиональные диагносты используют осциллограф для визуализации формы сигнала. Индуктивный датчик выдает синусоиду с «провалами» в местах отсутствующих зубцов (синхронизация). Датчик Холла формирует четкие прямоугольные импульсы. Отсутствие сигнала, сильные искажения или неправильное количество импульсов указывают на неисправность датчика, проводки или самого задающего диска.
Распространенные причины выхода из строя и замена
Датчик редко ломается «сам по себе». Чаще всего виноваты:
- Накопление металлической грязи на магните индуктивного датчика.
- Повреждение или окисление проводки и разъема от вибрации и перепадов температур.
- Механические повреждения корпуса.
- Износ или деформация задающего диска (редко).
Если проверка подтвердила неисправность — датчик подлежит замене. Деталь недорогая (от 150–800 грн в зависимости от модели). Процедура простая: отсоедините аккумулятор, отметьте или сфотографируйте положение, открутите крепление, установите новый датчик с правильным зазором. На некоторых автомобилях после замены нужна процедура адаптации (relearn) с помощью диагностического оборудования.
Ключевой момент: если после замены датчика симптомы не исчезли, обязательно проверьте состояние проводки по всей цепи, разъемы ЭБУ и целостность задающего диска. Иногда проблема кроется не в самом датчике, а в его электрической цепи.
Когда обращаться в сервис
Самостоятельная проверка мультиметром и сканером доступна большинству автовладельцев. Если у вас нет оборудования, доступ к датчику затруднен (например, на некоторых двигателях с поперечным расположением), или после всех проверок проблема остается — обратитесь в квалифицированный автосервис. Современное оборудование позволяет за 10–15 минут точно определить, виноват ли датчик, проводка или ЭБУ.
Регулярная диагностика и своевременная замена датчика коленвала — это простая профилактика, которая сохраняет двигатель в исправном состоянии и защищает от неприятных сюрпризов на дороге. Если в вашем автомобиле появились описанные симптомы — начните проверку именно с этого сенсора: во многих случаях именно он становится причиной внезапных остановок.
