Головка блока цилиндров, или ГБЦ, — один из самых важных элементов любого поршневого двигателя внутреннего сгорания. Она устанавливается непосредственно на блок цилиндров и закрывает их сверху, формируя камеры сгорания. Вместе с прокладкой ГБЦ обеспечивает герметичность, без которой нормальная работа мотора невозможна.
Эта деталь — не просто «крышка». В современных автомобильных двигателях ГБЦ содержит целый ряд систем: газораспределительный механизм, каналы для впуска воздуха и выпуска отработанных газов, а также каналы охлаждения и масляные магистрали. От ее состояния зависят мощность, экономичность, экологичность и ресурс всего силового агрегата.
В этой статье мы подробно рассмотрим, как устроена головка блока цилиндров, из каких материалов ее изготавливают, какие функции она выполняет и какие проблемы чаще всего возникают при эксплуатации.
Устройство ГБЦ: основные элементы и их назначение

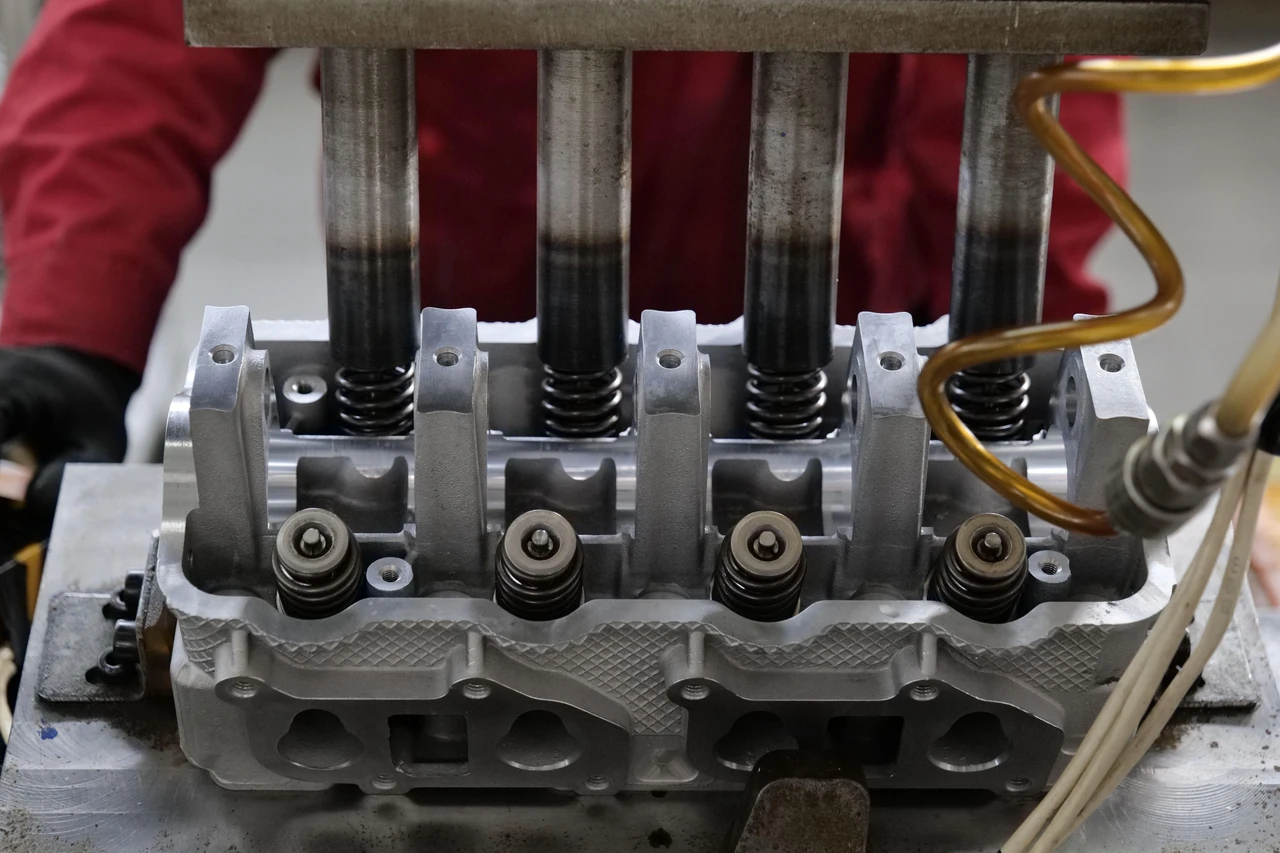

Головка блока цилиндров представляет собой сложную отливку, обычно из чугуна или алюминиевого сплава. Внутри нее расположены многочисленные каналы и посадочные места для деталей.
Основные компоненты включают:
- Камеры сгорания — выемки, которые вместе с поршнем формируют пространство для сжатия и сгорания топливно-воздушной смеси.
- Клапаны впуска и выпуска с седлами и направляющими втулками.
- Распределительный вал (или валы) с приводом.
- Свечи зажигания или форсунки.
- Каналы для циркуляции охлаждающей жидкости и моторного масла.
Клапаны обеспечивают точное дозирование поступления свежего заряда и вывода отработанных газов. Седла клапанов, запрессованные в тело головки, должны выдерживать высокие температуры и ударные нагрузки. Направляющие втулки обеспечивают точный ход стержней клапанов.
Во многих современных двигателях ГБЦ имеет сложную геометрию каналов, оптимизированную для турбулентности потока, что улучшает смешивание топлива с воздухом и повышает эффективность сгорания.
Материалы изготовления ГБЦ: чугун против алюминия
Производители выбирают материал в зависимости от требований к двигателю. Традиционно использовали чугун — прочный, жесткий и недорогой материал, хорошо выдерживающий высокие температуры.
Алюминиевые сплавы стали популярными в легковых автомобилях благодаря меньшему весу. Алюминий быстрее отводит тепло, что позволяет поддерживать оптимальный тепловой режим. Однако он менее жесткий и более чувствителен к перегреву, что может привести к деформации.
| Параметр | Чугунная ГБЦ | Алюминиевая ГБЦ |
|---|---|---|
| Масса | Значительная | Небольшая |
| Теплопроводность | Средняя | Высокая |
| Прочность и жесткость | Высокая | Ниже |
| Цена производства | Ниже | Выше |
| Ремонтопригодность | Хорошая | Ограниченная при деформации |
Источники данных: материалы из технических описаний двигуннов и отраслевых публикаций.
Чугунные головки чаще встречаются в коммерческом транспорте и старых моделях, где приоритет — надежность и ресурс. Алюминиевые — в современных легковых авто, где важны динамика и экономия топлива.
Функции головки блока цилиндров в работе двигателя
ГБЦ выполняет несколько критических задач одновременно. Во-первых, она герметизирует камеры сгорания, выдерживая давление до нескольких десятков атмосфер и температуры свыше 2000 °C в пиковые моменты.
Во-вторых, обеспечивает газообмен через систему клапанов. В-третьих, участвует в охлаждении: через ее каналы циркулирует антифриз, забирая избыток тепла от камер сгорания.
Кроме того, ГБЦ служит основой для установки элементов системы зажигания, топливоподачи и газораспределения. В двигателях с непосредственным впрыском она содержит посадочные места для форсунок, работающих под высоким давлением.
Правильная работа всех этих систем зависит от точности изготовления и состояния поверхностей. Даже небольшое отклонение геометрии может привести к потере мощности или повреждению двигателя.
Распространенные неисправности ГБЦ и их симптомы
Самая частая проблема — пробой прокладки ГБЦ. Это происходит из-за перегрева, неправильной затяжки болтов или естественного износа. Симптомы: белый дым из выхлопа, эмульсия в моторном масле, перегрев двигателя, падение уровня антифриза без видимых подтеков.
Деформация («поведение») головки возникает при сильном перегреве, особенно в алюминиевых вариантах. Трещины в камерах сгорания или между каналами — серьезное повреждение, которое часто требует замены детали.
Износ седел и направляющих клапанов приводит к потере компрессии, повышенному расходу масла и ухудшению динамики. В турбированных двигателях проблемы проявляются быстрее из-за более высоких нагрузок.
Ремонт и обслуживание ГБЦ
Ремонт головки блока цилиндров включает несколько этапов. Сначала деталь тщательно очищают от нагара и отложений. Затем проверяют плоскость поверхности прилегания к блоку — при необходимости шлифуют.
Важный этап — восстановление седел клапанов: прирезка, притирка, иногда замена. Заменяют направляющие втулки, клапаны, пружины. После сборки проводят опрессовку для проверки герметичности.
Качественный ремонт позволяет восстановить ресурс ГБЦ на десятки тысяч километров. Однако при значительных трещинах или сильной деформации замена на новую или контрактную деталь становится экономически оправданной.
Профилактика простая: следить за температурой двигателя, своевременно менять антифриз и масло, избегать перегрева. При появлении первых симптомов неисправностей стоит обратиться на СТО для диагностики.
Значение ГБЦ для современных двигателей
В современных моторах с турбонаддувом, непосредственным впрыском и системами переменной геометрии ГБЦ стала еще сложнее. Она должна выдерживать более высокие температуры и давления, обеспечивая при этом низкую токсичность выхлопа.
Правильно спроектированная и ухоженная головка блока цилиндров — залог долгой и надежной работы автомобиля. Ее техническое состояние напрямую влияет на расход топлива, мощность и комфорт вождения.
На практике автосервисов ГБЦ часто становится ключевым элементом при капитальном ремонте. Глубокое понимание ее устройства и особенностей помогает правильно диагностировать проблемы и принимать обоснованные решения по ремонту.
Головка блока цилиндров — это сердце двигателя в буквальном смысле. От ее состояния зависит, насколько эффективно и долго будет работать весь автомобиль. Регулярное техническое обслуживание и своевременное устранение неисправностей позволяют избежать дорогих ремонтов и сохранить ресурс силового агрегата на высоком уровне.
