Дроссельная заслонка остается одним из самых важных элементов системы управления бензиновым двигателем даже в 2026 году. Она напрямую влияет на количество воздуха, поступающего во впускной коллектор, а значит — на качество топливно-воздушной смеси, мощность, расход топлива и уровень вредных выбросов.
В современных автомобилях механическая связь между педалью газа и заслонкой почти полностью исчезла. Ей на смену пришли электронные системы, которые позволяют блоку управления двигателем (ЭБУ) точно дозировать воздух с учетом работы других систем — курсовой устойчивости, противобуксовочной, круиз-контроля и даже кондиционера.
Понимание устройства дроссельной заслонки, принципов ее работы и типичных неисправностей помогает водителям вовремя реагировать на изменения в поведении автомобиля и избегать серьезных проблем с двигателем.
Назначение дроссельной заслонки в системе питания двигателя
Дроссельная заслонка устанавливается во впускном тракте после воздушного фильтра и перед впускным коллектором. Ее главная задача — изменять проходное сечение воздушного канала в зависимости от нагрузки на двигатель. Чем шире открыта заслонка, тем больше воздуха поступает в цилиндры, ЭБУ увеличивает подачу топлива, и двигатель развивает большую мощность.
На холостом ходу заслонка почти полностью закрыта, а нужное количество воздуха для стабильной работы обеспечивает либо отдельный регулятор холостого хода (в старых конструкциях), либо точное небольшое открытие самой заслонки в электронных системах. Любое отклонение от расчетного положения нарушает стехиометрическое соотношение смеси и ухудшает работу двигателя.
В современных двигателях дроссельная заслонка также помогает соблюдать экологические нормы. Точное управление воздухом позволяет ЭБУ эффективнее взаимодействовать с катализатором и системой рециркуляции отработавших газов.
Принцип работы дроссельной заслонки
Физически дроссельная заслонка представляет собой металлическую пластину, закрепленную на оси внутри корпуса. Поворот оси меняет угол наклона пластины относительно потока воздуха. Чем больше угол открытия, тем меньше сопротивление потоку и тем больше воздуха проходит за единицу времени.
В механических системах положение заслонки напрямую зависело от усилия на педали газа через трос. В электронных системах (drive-by-wire) педаль акселератора оснащена собственным датчиком положения. Сигнал от него поступает в ЭБУ, который обрабатывает его вместе с данными от расходомера воздуха, датчика давления в коллекторе, датчика положения коленчатого вала и других сенсоров.
На основе этих данных ЭБУ рассчитывает нужный угол открытия заслонки и подает напряжение на электродвигатель привода. Обратную связь обеспечивает датчик положения дроссельной заслонки. Такая схема позволяет ЭБУ не только точно поддерживать заданную мощность, но и активно вмешиваться в работу двигателя для повышения безопасности и экономичности.
Механические и электронные дроссельные заслонки: сравнение
| Характеристика | Механическая дроссельная заслонка | Электронная дроссельная заслонка |
|---|---|---|
| Способ управления | Трос от педали газа | Электродвигатель по командам ЭБУ |
| Регулирование холостого хода | Отдельный регулятор (РХХ) | Точное положение самой заслонки или интегрированный обходной канал |
| Точность дозирования воздуха | Ограничена механикой | Высокая, с учетом многих факторов |
| Возможность вмешательства ЭБУ | Минимальная | Полная (тяга, устойчивость, круиз, старт-стоп) |
| Типичные проблемы | Загрязнение РХХ, обрыв троса | Износ шестерен привода, неисправность датчиков, необходимость адаптации |
Электронные системы стали стандартом для большинства автомобилей, выпущенных после 2010–2012 годов. Они обеспечивают лучшую интеграцию с другими электронными системами автомобиля и позволяют реализовать функции, невозможные при механическом управлении.

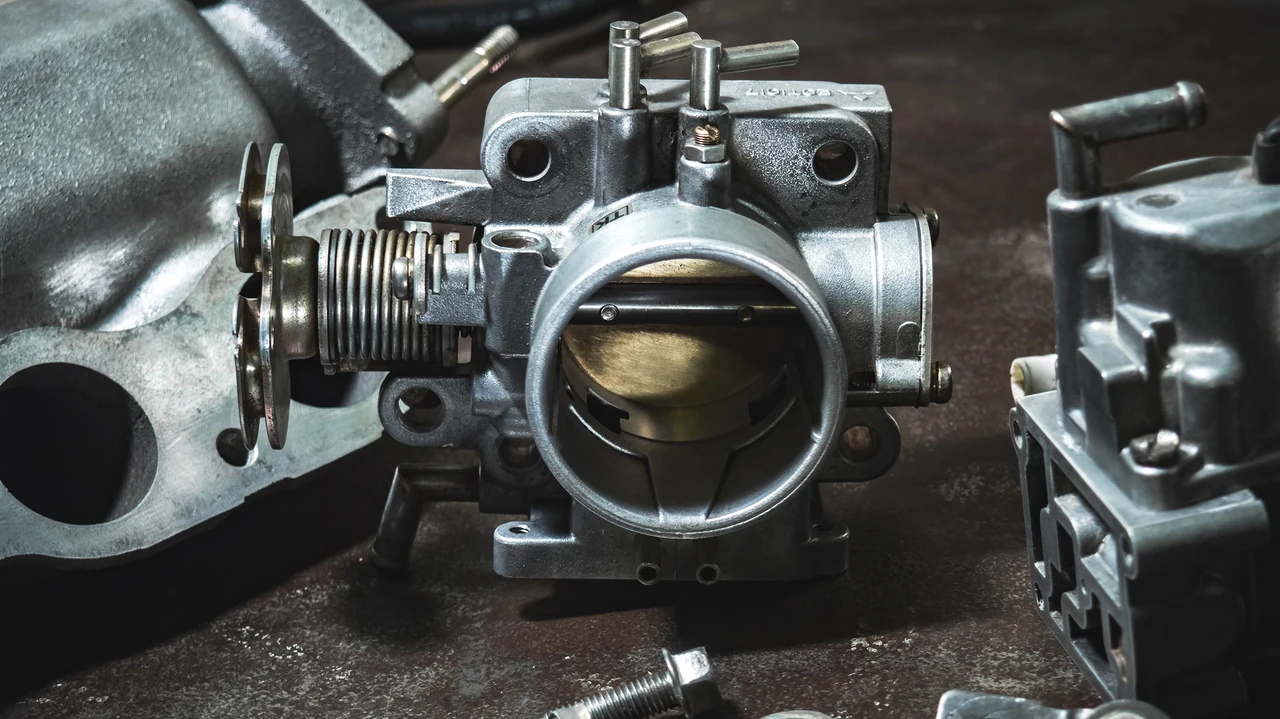

Конструкция современного электронного дроссельного узла
Современный электронный дроссельный узел состоит из алюминиевого или композитного корпуса, металлической заслонки на оси, электродвигателя с редуктором, одного или двух датчиков положения и разъема для подключения к бортовой сети.
Электродвигатель обычно имеет постоянные магниты и работает через шестерни. Во многих конструкциях шестерни частично пластиковые — это снижает вес и шум, но со временем приводит к износу. Датчики положения чаще всего выполнены по принципу потенциометра или используют эффект Холла (бесконтактные). Многие производители устанавливают два независимых датчика для повышения надежности и диагностики неисправностей.
В корпусе предусмотрены каналы для охлаждающей жидкости (в некоторых моделях) и точки крепления. Заслонка имеет заводское покрытие, которое уменьшает налипание отложений. Повреждение этого покрытия во время чистки ускоряет повторное загрязнение.
Как электронная дроссельная заслонка взаимодействует с ЭБУ
ЭБУ не просто открывает заслонку пропорционально нажатию на педаль. Современные системы работают по принципу управления крутящим моментом. Водитель через педаль задает желаемый момент, а ЭБУ рассчитывает оптимальное положение заслонки, количество топлива и угол опережения зажигания для его реализации с учетом текущих условий.
Системы активной безопасности — ABS, ESP, контроля тяги — могут в любой момент уменьшить или увеличить угол открытия заслонки независимо от положения педали. Это позволяет быстро снижать крутящий момент при пробуксовке или чрезмерном угле поворота руля.
Такая архитектура требует высокой надежности датчиков и привода. При обнаружении несоответствия между командой и фактическим положением заслонки ЭБУ переводит двигатель в аварийный режим с ограниченной мощностью.
Признаки неисправности дроссельной заслонки
Неисправности дроссельной заслонки проявляются постепенно и часто вначале воспринимаются как проблемы с топливной системой или зажиганием.
- Нестабильные или плавающие обороты холостого хода
- Двигатель глохнет при переключении передач или отпускании педали газа
- Рывки и провалы при плавном ускорении
- Сниженная динамика и ощущение «задушенности» двигателя
- Увеличенный расход топлива
- Периодическое загорание лампы Check Engine
- Переход в аварийный режим с ограничением оборотов (обычно до 1500–2000 об/мин)
Эти симптомы возникают из-за неправильного дозирования воздуха или некорректных сигналов от датчиков положения. Важно понимать, что похожие признаки могут давать расходомер воздуха, лямбда-зонд или проблемы с впускным трактом, поэтому требуется комплексная диагностика.
Основные причины выхода из строя дроссельной заслонки
Самая распространенная причина — загрязнение. Маслянистые отложения из системы вентиляции картера, частицы пыли и продукты сгорания оседают на заслонке и стенках корпуса. Со временем это приводит к заеданию пластины и нарушению воздушного потока.
В электронных узлах часто выходит из строя редуктор привода — изнашиваются пластиковые шестерни. Датчик положения (ДПДЗ) изнашивается из-за механического контакта в потенциометрических конструкциях. Разгерметизация впускного тракта в районе дроссельного узла вызывает подсос неучтенного воздуха и ошибки в работе ЭБУ.
Реже встречаются обрывы проводки, окисление разъемов или выход из строя самого электродвигателя привода. В любом случае своевременная диагностика помогает избежать дорогого ремонта двигателя.
Диагностика дроссельной заслонки и датчика положения
Первый этап — считывание кодов ошибок с помощью OBD-сканера. Типичные коды: P0120–P0124 (проблемы с ДПДЗ), P2111–P2119 (ошибки привода заслонки). Далее проводится визуальный осмотр: проверяют состояние заслонки, наличие отложений, повреждения проводки и герметичность соединений.
Для проверки датчика положения используют мультиметр. Измеряют опорное напряжение (обычно 5 В), напряжение сигнала в крайних положениях заслонки и плавность изменения сигнала при медленном открытии. Точные значения указаны в сервисной документации конкретного автомобиля.
В сервисах с профессиональным оборудованием выполняют активную диагностику: через сканер задают положение заслонки и контролируют соответствие фактического угла команде. Это позволяет выявить проблемы привода и редуктора до их полного выхода из строя.
Чистка дроссельной заслонки: когда и как проводить
Чистку рекомендуется выполнять каждые 40–80 тысяч километров или при появлении симптомов нестабильной работы. Процедура включает снятие дроссельного узла, обработку специальным очистителем карбюратора или дросселя и удаление отложений мягкой тканью или щеткой с мягкой щетиной.
- Отсоединить аккумуляторную батарею и разъем дроссельного узла
- Снять воздухопровод и дроссельный узел
- Обработать заслонку и внутренние поверхности очистителем, не допуская попадания жидкости на электрические элементы
- Удалить размягченные отложения, не повреждая заводское покрытие заслонки
- Просушить сжатым воздухом или дать высохнуть естественным путем
- Установить узел на место с новой прокладкой при необходимости
После чистки обязательно выполняют адаптацию. Без нее ЭБУ продолжает использовать старые значения, и двигатель может работать нестабильно — с повышенными оборотами холостого хода или провалами при ускорении.
Адаптация дроссельной заслонки после обслуживания
Адаптация — это процесс, во время которого ЭБУ «запоминает» фактические крайние положения заслонки и характеристики воздушного потока на холостом ходу. Она необходима после чистки, замены узла или длительного отключения аккумулятора.
В большинстве автомобилей адаптацию выполняют с помощью диагностического оборудования, совместимого с конкретной маркой. Некоторые модели допускают упрощенную процедуру через последовательность включения зажигания и нажатия педали газа, однако результат не всегда стабильный.
После адаптации двигатель обычно возвращается к нормальной работе в течение нескольких минут прогрева. Игнорирование этого этапа — одна из самых распространенных причин жалоб на «ухудшение после чистки дросселя».
Когда нужна замена дроссельной заслонки
Замену выполняют при механическом повреждении корпуса, сильном износе редуктора привода, неисправности электродвигателя или датчиков, которые не подлежат восстановлению. Во многих случаях оригинальный узел служит 150–250 тысяч километров при условии регулярного обслуживания.
После замены почти всегда требуется адаптация, а в некоторых автомобилях — программирование или привязка нового узла к ЭБУ. Использование неоригинальных или восстановленных деталей требует особого внимания к качеству и совместимости.
Своевременная диагностика и обслуживание дроссельной заслонки позволяют поддерживать стабильную работу двигателя, оптимальный расход топлива и ресурс катализатора. При первых признаках нестабильности холостого хода или ухудшения динамики стоит обратиться в сервис для комплексной проверки впускного тракта и электронных систем управления. Регулярное техническое обслуживание остается самым эффективным способом избежать дорогого ремонта в будущем.
