Обгінна муфта генератора — це механізм вільного ходу, вбудований у шків генератора змінного струму сучасних автомобілів. Вона забезпечує передачу крутного моменту лише в одному напрямку та дозволяє ротору генератора вільно обертатися при уповільненні двигуна.
Без цього вузла важкий ротор генератора створює надмірні навантаження на поліклиновий ремінь через свою інерцію та нерівномірність обертання колінчастого вала. Сучасні генератори потужністю 120–200 А і більше мають значну масу ротора, а системи start-stop та високі електричні навантаження посилюють проблему.
У результаті без обгінної муфти ремінь прослизає, нагрівається, швидко зношується, з’являються шуми та вібрації, які передаються на натягувач, обвідні ролики та інші компоненти приводу допоміжних агрегатів.
Для чого потрібна обгінна муфта генератора
Колінчастий вал двигуна обертається не абсолютно рівномірно. Кожен спалах суміші в циліндрах викликає мікроскопічне прискорення, а між ними — уповільнення. Ротор генератора через велику інерцію прагне зберігати постійну швидкість обертання.
Різниця в швидкостях створює періодичне розтягування та стиснення поліклинового ременя. Без спеціального механізму це призводить до прослизання, підвищеного зносу ременя та шуму. Особливо помітно під час різкого скидання газу, перемикання передач або вимкнення двигуна.
Обгінна муфта генератора розв’язує цю задачу, роз’єднуючи ротор від ременя в моменти, коли ротор «обганяє» колінвал. Це знижує пікові навантаження на ремінь у кілька разів і робить роботу системи приводу значно спокійнішою.
Конструкція та принцип дії обгінної муфти генератора
Обгінна муфта генератора складається з двох основних кілець: зовнішнього, з’єднаного зі шківом і поліклиновим ремнем, та внутрішнього, закріпленого на валу ротора генератора. Між кільцями розташовані ролики або елементи зачеплення в пазах спеціальної асиметричної форми.
Коли зовнішнє кільце обертається швидше за внутрішнє (двигун прискорюється або працює рівномірно), ролики переміщуються в мілкішу частину пазів і заклинюються. Крутний момент передається від ременя на ротор генератора.
При уповільненні двигуна ротор завдяки інерції продовжує обертатися швидше. Ролики переміщуються в глибшу частину пазів, роз’єднують кільця, і внутрішнє кільце вільно провертається відносно зовнішнього. Ремінь більше не відчуває опору від ротора.
Обгінна муфта генератора OAP та OAD: основні відмінності
На ринку застосовують два основних типи механізмів. Вони зовні схожі, але відрізняються конструкцією та можливостями поглинання коливань.
| Характеристика | OAP (обгінний шків генератора) | OAD (обгінно-роздільна муфта) |
|---|---|---|
| Механізм вільного ходу | Ролики або елементи зачеплення | Ролики + торсіонна пружина |
| Поглинання вібрацій | Обмежене | Додаткове за рахунок пружини |
| Поведінка при блокуванні | Миттєве блокування в одному напрямку | Поступове наростання опору до блокування |
| Застосування | Двигуни з помірними коливаннями | Сучасні двигуни з високими вимогами до NVH та start-stop |
Вибір типу залежить від конкретної моделі автомобіля та вимог виробника. Встановлення невідповідного типу може призвести до погіршення роботи приводу.
Переваги обгінної муфти генератора в сучасних автомобілях
Обгінна муфта генератора суттєво знижує навантаження на поліклиновий ремінь і подовжує його ресурс, одночасно зменшуючи рівень шуму та вібрацій у салоні.
Серед основних переваг — зменшення прослизання ременя під час уповільнення двигуна, захист натягувача та обвідних роликів від ударних навантажень, а також зниження загального зносу системи приводу допоміжних агрегатів.
У автомобілях з системою start-stop ефект особливо помітний: двигун часто запускається та зупиняється, і без муфти ресурс ременя скорочувався б у рази. Додатково спостерігається незначне зниження витрати пального за рахунок зменшення паразитних втрат під час гальмування двигуном.
Ознаки несправності обгінної муфти генератора
Несправна обгінна муфта генератора найчастіше проявляється характерними звуками та змінами в роботі ременя.
- Свист, скрегіт або «цокання» ременя при скиданні газу або на холостому ході.
- Помітні стрибки або «плавання» натягувача ременя.
- Вібрації в районі генератора або по всьому передку автомобіля.
- При вимкненні двигуна на високих обертах шків генератора не докручується плавно або видає сторонні звуки.
- У запущених випадках — проблеми із зарядкою акумулятора через неповне блокування муфти.
Ці симптоми часто плутають зі зносом самого ременя або натягувача. Саме тому діагностика муфти має проводитися окремо.
Як перевірити обгінну муфту генератора
Правильна обгінна муфта генератора вільно провертається в одному напрямку та надійно блокується в протилежному; для OAD характерне плавне наростання опору перед блокуванням.

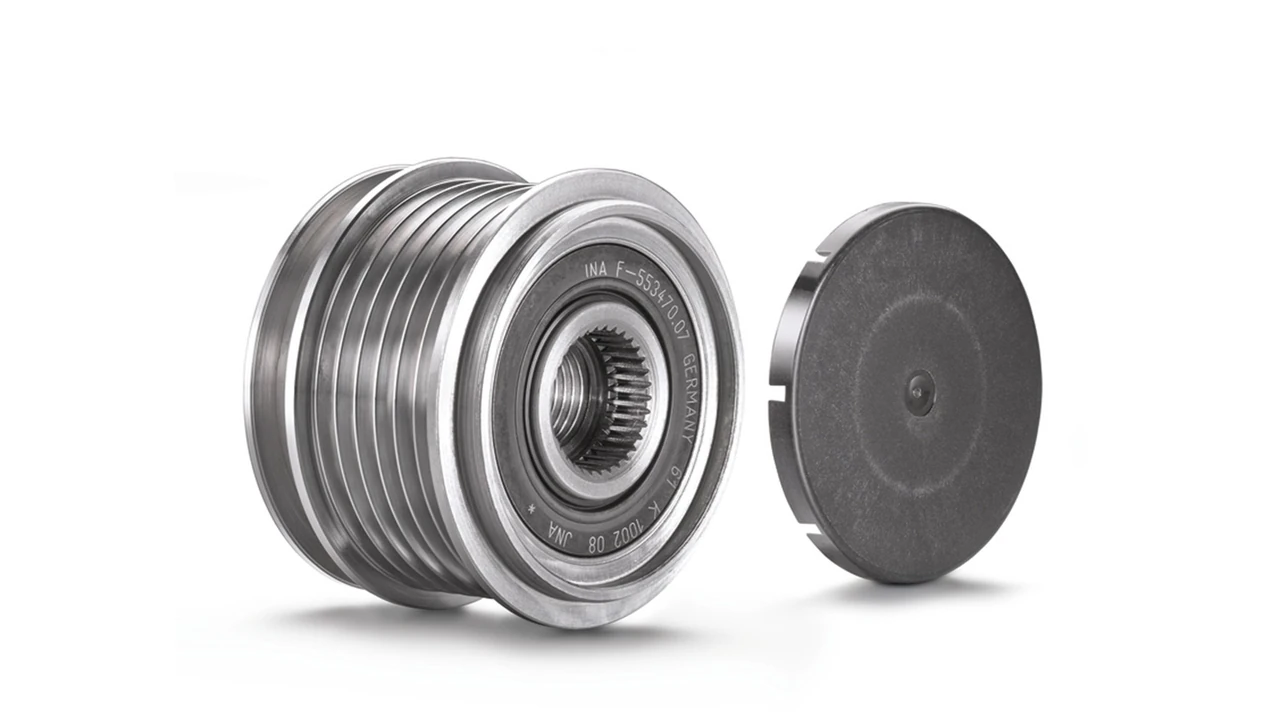

Для перевірки знімають поліклиновий ремінь і захисний ковпачок шківа. Зовнішнє кільце утримується рукою, а в шліци внутрішнього кільця вставляється спеціальний монтажний інструмент.
При обертанні інструмента в напрямку робочого обертання OAP блокується майже миттєво, а OAD — після помітного пружного опору. У протилежному напрямку обидва типи повинні вільно провертається без заїдань. Якщо муфта провертається в обидва боки або блокується в обох напрямках — її необхідно замінити.
Заміна обгінної муфти генератора: практичні рекомендації
Заміну обгінної муфти генератора можна виконати як зі зняттям генератора, так і безпосередньо на автомобілі за наявності достатнього простору. Обов’язково використовується спеціальний інструмент для утримання валу ротора та ключ для круглих гайок або відповідна головка.
Момент затягування зазвичай становить 80 Нм (згідно з рекомендаціями Bosch). Після встановлення обов’язково встановлюють новий захисний ковпачок, якщо він передбачений конструкцією.
Фахівці рекомендують замінювати обгінну муфту генератора одночасно з поліклиновим ремнем та натягувачем — це забезпечує збалансовану роботу всієї системи. Середній ресурс якісної муфти становить 100–150 тисяч кілометрів, залежно від умов експлуатації та типу двигуна.
Після заміни обов’язково перевіряють плавність ходу ременя на холостому ході та відсутність сторонніх шумів при зміні обертів.
Обгінна муфта генератора — це невеликий, але критично важливий елемент, який безпосередньо впливає на надійність і комфорт експлуатації сучасного автомобіля. Регулярна перевірка цього вузла під час обслуговування приводу допоміжних агрегатів дозволяє уникнути передчасного зносу дорогих компонентів та забезпечити стабільну роботу електрообладнання. При заміні завжди обирайте деталь, що точно відповідає оригінальному типу (OAP або OAD) для конкретної моделі автомобіля, та використовуйте інструмент виробника або якісні аналоги від перевірених брендів. Це гарантує тривалу та безвідмовну роботу системи.
