Коли двигун автомобіля чи сільськогосподарської техніки починає «їсти» масло, втрачати компресію та диміти сизим димом, майстри часто говорять про необхідність хонінговки циліндрів. Ця операція — не просто шліфування стінок. Вона відновлює точну геометрію отворів і формує на поверхні специфічний мікрорельєф, який безпосередньо впливає на термін служби поршневої групи, витрату палива та загальну надійність силового агрегату.
У практиці ремонту двигунів внутрішнього згоряння хонінговка циліндрів виконується переважно після розточування блока під ремонтний розмір. Процес поєднує обертальний і зворотно-поступальний рух абразивних брусків, закріплених у хонінгувальній головці. Завдяки цьому на стінках циліндра утворюється перехресна сітка рисок, яка забезпечує оптимальне утримання моторного масла та швидку припрацювання поршневих кілець. Без якісної хонінговки навіть нові кільця та поршні не зможуть працювати з повною ефективністю.
Що являє собою процес хонінгування циліндрів
Хонінгування — це фінішна абразивна обробка внутрішніх циліндричних поверхонь, яка виконується після попереднього розточування або за незначного зносу без зміни номінального діаметра. Головка з розсувними абразивними брусками обертається зі швидкістю 40–80 м/хв і одночасно здійснює зворотно-поступальний рух зі швидкістю 10–22 м/хв. У зону обробки постійно подається мастильно-охолодна рідина — зазвичай гас з додаванням 10–20 % індустріального масла.

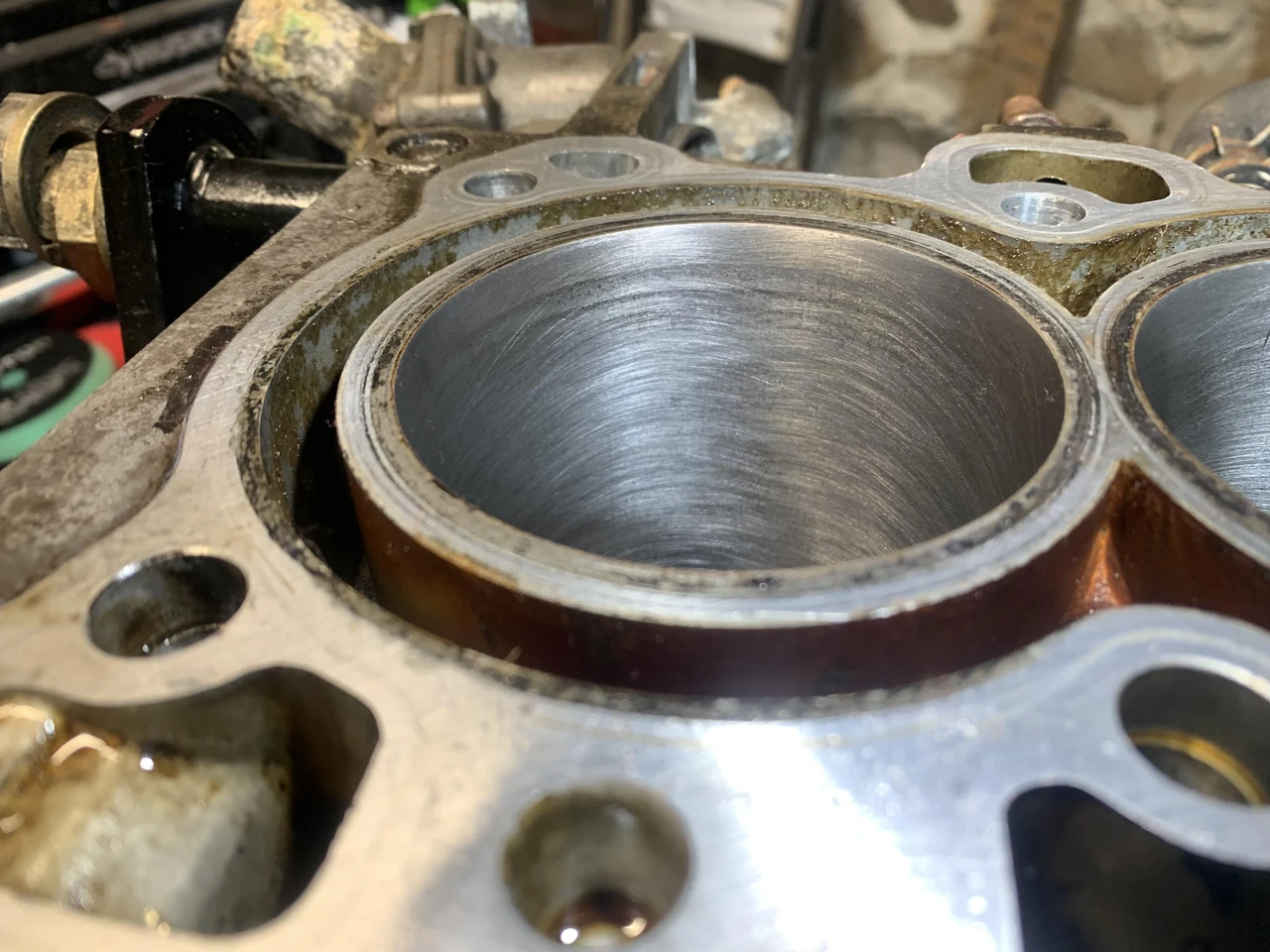

Кінематика процесу створює на поверхні характерну перехресну сітку з кутом схрещування слідів 40–60°. Глибина та ширина рисок залежать від зернистості абразиву та режимів обробки. У результаті формується не просто гладка поверхня, а функціональний мікрорельєф: заглибини утримують масло, а опорні площадки забезпечують герметичний контакт з поршневими кільцями.
Коли потрібна хонінговка циліндрів
Операцію виконують у таких випадках:
- при капітальному ремонті двигуна після розточування блока під ремонтний розмір;
- при наявності конусності або овальності понад 0,02–0,03 мм;
- при задирах, рисках або глазу на дзеркалі циліндра;
- при підвищеній витраті моторного масла та зниженні компресії;
- під час заміни поршневих кілець, якщо поверхня втратила заводський хон.
У багатьох випадках хонінгування проводять без розточування — лише для відновлення мікрорельєфу та видалення глазу. Однак при значному зносі (понад 0,15–0,20 мм на діаметр) обов’язковою є попередня розточка.
Етапи технологічного процесу
Хонінгування циліндрів зазвичай виконують у два-три етапи на одному верстаті.
Спочатку застосовують грубі бруски для зняття основного припуску 0,04–0,08 мм. Цей етап вирівнює геометрію та видаляє сліди розточувального інструменту. Далі переходять до чистового хонінгування дрібнозернистими або алмазними брусками з припуском 0,005–0,01 мм. Фінішний етап часто включає плосковершинне (платохонінгування) оброблення — видалення гострих вершин мікропрофілю для збільшення опорної площі.
Після кожного етапу обов’язковий контроль: вимірювання діаметра нутроміром, перевірка овальності та конусності індикаторним приладом, оцінка шорсткості за еталонами. Загальний припуск на хонінгування після розточування зазвичай становить 0,05–0,06 мм.
Ключові параметри якості обробки
Якість хонінговки визначається сукупністю геометричних і трибологічних показників.
| Параметр | Допустиме значення | Призначення |
|---|---|---|
| Шорсткість Ra | ≤ 0,32 мкм (часто 0,08–0,16 мкм) | Оптимальне утримання масла та швидка припрацювання |
| Овальність та конусність | 0,01–0,02 мм | Рівномірний контакт кілець по колу та висоті |
| Циліндричність | до 0,01–0,015 мм | Стабільна компресія та мінімальний прорив газів |
| Кут перехресної сітки | 40–60° | Баланс між утриманням мастила та зносом кілець |
| Припуск на хонінгування | 0,05–0,06 мм (після розточування) | Досягнення ремонтного розміру з необхідною точністю |
Параметри наведено згідно з рекомендаціями технічних університетів України, зокрема Дніпровського державного технічного університету.
Вплив хонінговки на роботу двигуна
Правильно виконана хонінговка циліндрів безпосередньо впливає на кілька критичних показників. Зменшується період обкатки двигуна з кількох тисяч кілометрів до кількох сотень. Компресія в циліндрах досягає максимальних значень уже на перших сотнях кілометрів. Витрата моторного масла на чад знижується в 1,5–2 рази порівняно з необробленими або неправильно хонігованими стінками.
Перехресна сітка забезпечує формування стійкої масляної плівки між кільцями та циліндром. Заглибини сітки працюють як мікрорезервуари мастила, а опорні площадки зменшують питомий тиск і знос. У сучасних двигунах дедалі частіше застосовують плосковершинне хонінгування, яке додатково згладжує вершини мікропрофілю. Це покращує трибологічні характеристики пари тертя та сприяє зниженню шкідливих викидів.
Особливості обробки чавунних та алюмінієвих блоків
Для чавунних блоків і гільз традиційно використовують два етапи хонінгування з послідовним зменшенням зернистості абразиву. Алмазні бруски забезпечують стабільнішу геометрію та довший ресурс інструменту порівняно з традиційними кремнієвими карбідними.
Алюмінієві блоки з чавунними або нікель-кремнієвими гільзами вимагають обережнішого підходу. Тут частіше застосовують триетапну обробку з алмазними брусками та обов’язковим фінішним плато-хонінгуванням. Неправильний вибір режимів може призвести до задирів або надмірного зносу м’якого алюмінію.
Поширені помилки та практичні рекомендації
Найчастіша помилка — виконання хонінгування без попереднього розточування при значному зносі. У такому разі не вдається повністю усунути конусність та овальність. Інша поширена проблема — порушення режимів обробки: надмірний тиск брусків або недостатня подача охолоджувальної рідини призводить до забивання абразиву та погіршення якості поверхні.
Після хонінговки двигун потребує правильної обкатки: перші 500–1000 км — без перевантажень, з поступовим підвищенням навантаження. Важливо використовувати якісне моторне масло відповідної в’язкості та вчасно міняти фільтри.
При виборі сервісу звертайте увагу на наявність спеціалізованого хонінгувального верстата (типу Sunnen, Rottler або аналогів), досвід майстрів та можливість надання протоколу вимірювань після обробки. Якісна хонінговка циліндрів — це інвестиція в ресурс двигуна, яка окупається зниженням витрат на ремонт і експлуатацію протягом багатьох тисяч кілометрів.
У нашій практиці двигуни після професійної хонінговки та правильної обкатки демонструють стабільну компресію та мінімальну витрату масла навіть після 150–200 тисяч кілометрів пробігу. Це підтверджує: точність на рівні сотих часток міліметра та правильно сформований мікрорельєф — запорука довговічності силового агрегату.
