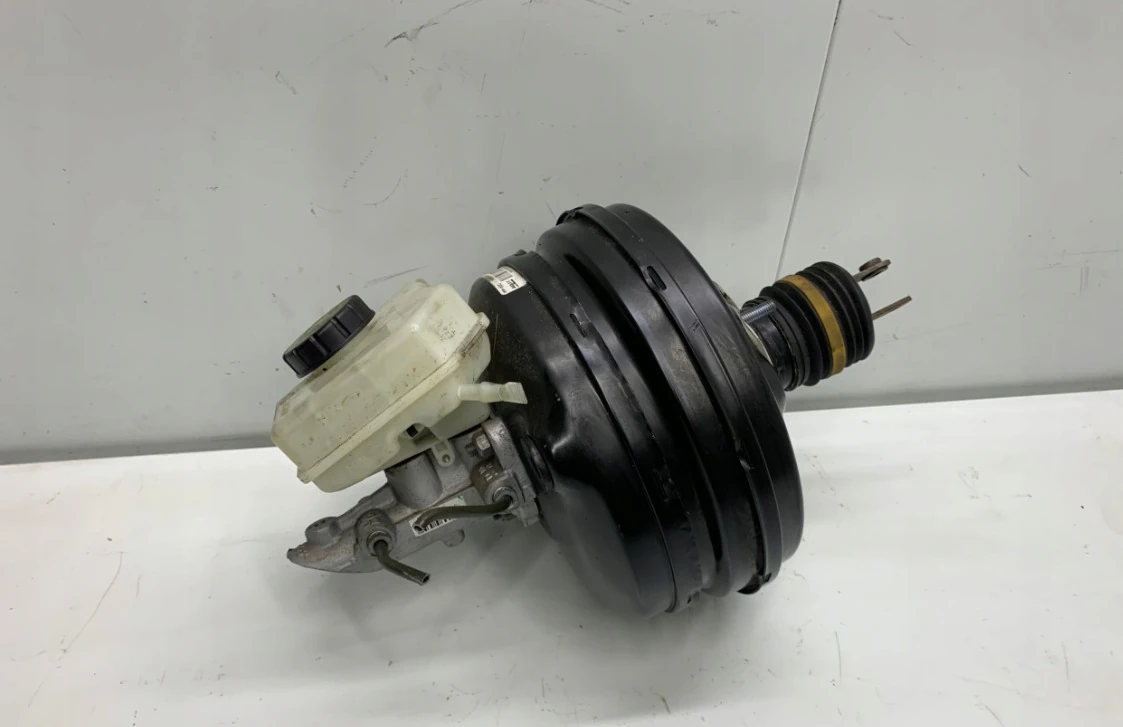

Вакуумний підсилювач гальм — це пристрій, який значно полегшує натискання педалі завдяки різниці тисків між атмосферою та розрідженням від двигуна. Він складається з корпусу, діафрагми та зворотного клапана, що дозволяє передавати додаткове зусилля на головний гальмівний циліндр. Без його коректної роботи гальмування вимагає набагато більше фізичних зусиль, а гальмівний шлях помітно зростає.
Система працює за простим принципом: під час натискання педалі в одну камеру надходить атмосферне повітря, тоді як у другій підтримується вакуум. Різниця тисків переміщує діафрагму й посилює дію на шток циліндра. У більшості бензинових автомобілів розрідження створюється у впускному колекторі, а в деяких дизелях або сучасних моделях — електричним насосом. Регулярна перевірка вакуумного підсилювача гальм допомагає уникнути раптових проблем на дорозі.
Ознаки несправності часто проявляються поступово. Водій може помітити, що педаль стала жорсткою вже після перших кількох натискань при вимкненому двигуні. Іноді з’являється характерне шипіння біля моторного відсіку під час гальмування. Збільшення гальмівного шляху та необхідність сильніше тиснути на педаль — прямі сигнали, які не варто ігнорувати.
Ознаки несправності вакуумного підсилювача гальм
Жорстка педаль гальма — найпоширеніший симптом. Замість звичного легкого ходу педаль вимагає значного зусилля вже з першого натискання. Це відбувається через відсутність додаткового зусилля від діафрагми, коли вакуум не створюється або швидко втрачається.
Збільшений гальмівний шлях стає помітним у реальних умовах руху. Автомобіль довше сповільнюється, особливо при екстреному гальмуванні. Водій швидше втомлюється, а ризик не впоратися з ситуацією зростає.
Шиплячі або свистячі звуки під час натискання педалі вказують на витік повітря. Звук зазвичай чутно з боку моторного відсіку або біля самого підсилювача. Він виникає через тріщини в шлангах, ослаблені хомути або пошкоджену діафрагму.
У деяких сучасних автомобілях з електронним керуванням може з’являтися помилка P1479 або подібні коди, що вказують на проблеми у вакуумній системі підсилювача. Сканер дозволяє швидко локалізувати витік або несправність насоса.
Підготовка до перевірки вакуумного підсилювача гальм
Перед початком діагностики поставте автомобіль на рівній поверхні та увімкніть ручне гальмо. Двигун повинен бути холодним або прогрітим до робочої температури — це не впливає на базові тести, але полегшує виявлення витоків.
Для базової перевірки не потрібні спеціальні інструменти. Достатньо мати помічника для запуску двигуна та спостереження. Фонарик допоможе оглянути шланги та з’єднання в моторному відсіку. Якщо планується перевірка зворотного клапана, приготуйте плоскогубці або ключ для зняття хомутів.
Важливо пам’ятати про безпеку. Гальмівна система безпосередньо впливає на життя водія та пасажирів. Якщо під час тестів виявлено серйозні відхилення, краще не експлуатувати автомобіль до усунення несправності.
Основний тест вакуумного підсилювача гальм педаллю
Цей метод вважається найбільш надійним для самостійної діагностики. Він дозволяє швидко визначити, чи створюється та підтримується вакуум у системі.
Виконайте такі дії по черзі:
- Заглушіть двигун і натисніть на педаль гальма 5–8 разів з середнім зусиллям. Це видаляє залишковий вакуум із камер підсилювача.
- Після останнього натискання утримуйте педаль повністю натиснутою.
- Запустіть двигун на холостому ході.
- Спостерігайте за поведінкою педалі.
Якщо педаль злегка опускається під ногою відразу після запуску двигуна — вакуумний підсилювач гальм працює справно. Різниця тисків переміщує діафрагму й створює додаткове зусилля.
Якщо педаль залишається нерухомою або не опускається помітно, це прямий сигнал про порушення герметичності або відсутність вакууму в системі.
Повторіть тест 2–3 рази для впевненості. Іноді недостатня кількість натискань залишає залишковий вакуум, що спотворює результат. Після успішного тесту педаль має залишатися м’якою при працюючому двигуні та ставати жорсткою при вимкненому.
Перевірка на витоки повітря та шипіння
Запустіть двигун і дайте йому попрацювати 2–3 хвилини на холостому ході. Відкрийте капот і прислухайтеся до моторного відсіку під час натискання педалі гальма.
Будь-яке шипіння, свист або потріскування повітря вказує на витік. Найчастіше проблема локалізується в місцях з’єднання шланга з впускним колектором або з самим підсилювачем. Іноді звук з’являється тільки при повному натисканні педалі, коли атмосферне повітря активно надходить у камеру.
Огляньте гумові шланги на наявність тріщин, потертостей або слідів масла. З часом гума твердне та тріскається від перепадів температури й вібрацій. Ослаблені хомути також часто стають причиною підсмоктування повітря.
Діагностика вакуумного шланга та зворотного клапана
Зніміть вакуумний шланг з підсилювача або колектора. Огляньте внутрішню поверхню — наявність гальмівної рідини свідчить про витік з головного циліндра в підсилювач. У такому випадку потрібна заміна обох вузлів.
Зворотний клапан, встановлений у шлангу або на корпусі підсилювача, пропускає повітря лише в одному напрямку. Щоб перевірити його:
- Зніміть клапан.
- Продуйте його з боку, що з’єднується з колектором — повітря повинно проходити вільно.
- Спробуйте продути у зворотному напрямку — повітря не повинно проходити.
Якщо клапан пропускає повітря в обидва боки або повністю заблокований — замініть його. Несправний клапан не дозволяє зберігати вакуум після зупинки двигуна, тому педаль швидко стає жорсткою навіть після короткої стоянки.
Додаткові методи та коли звертатися до фахівців
Для більш точної діагностики використовують вакуумметр. Підключіть прилад до шланга та запустіть двигун. На холостому ході показник зазвичай становить 15–20 дюймів ртутного стовпа (або близько −0,5…−0,7 бар). Значно нижчий рівень вказує на витік або слабкий насос.
У сучасних автомобілях з електронним керуванням сканер може показати коди помилок, пов’язані з вакуумною системою. Це прискорює пошук проблеми, особливо якщо є електричний вакуумний насос.
Якщо базові тести вказують на несправність, а самостійна заміна шланга або клапана не допомогла — зверніться до сервісу. Заміна всього підсилювача вимагає зняття головного гальмівного циліндра та точного регулювання штока. Неправильне встановлення може призвести до неповного відпускання гальм або витоку рідини.
Гальмівна система — це не та частина автомобіля, де варто економити час або кошти. При найменших сумнівах у результаті самостійної перевірки краще скористатися послугами кваліфікованого майстра.
Типові причини поломок та профілактика
Найчастіше проблеми виникають через старіння гумових елементів. Діафрагма з часом втрачає еластичність, а шланги тріскаються від нагріву та озону. Попадання гальмівної рідини всередину підсилювача прискорює руйнування мембрани.
Регулярно оглядайте стан шлангів під час планового технічного обслуговування. Замінюйте зношені елементи до появи симптомів. Після тривалого простою автомобіля обов’язково перевірте вакуумний підсилювач гальм перед виїздом.
У таблиці наведено короткий огляд результатів основного тесту:
| Результат тесту | Стан вакуумного підсилювача гальм | Рекомендовані дії |
|---|---|---|
| Педаль опускається після запуску двигуна | Справний | Продовжуйте експлуатацію, проводьте профілактичні огляди |
| Педаль не рухається | Несправний або витік | Перевірте шланги та клапан, за потреби замініть підсилювач |
| Шипіння + жорстка педаль | Витік повітря | Огляньте з’єднання, замініть пошкоджені шланги |
Дані узагальнено на основі стандартних процедур діагностики гальмівних систем.
Регулярна перевірка вакуумного підсилювача гальм — це простий спосіб підтримувати гальмівну систему в надійному стані. Більшість проблем виявляється на ранній стадії за допомогою описаних методів. Своєчасне усунення дрібних витоків або заміна клапана часто дозволяє уникнути дорогої заміни всього вузла. Дбайте про гальма заздалегідь — це запорука спокійної та безпечної їзди в будь-яких умовах.
