На українських дорогах, де дощ, сніг, ожеледь та вибоїни — постійні супутники водіння, справна система АБС безпосередньо впливає на безпеку. Датчик АБС, відомий також як датчик швидкості обертання колеса, постійно фіксує оберти кожного колеса і передає дані до блоку керування. Саме завдяки цим сигналам електроніка вчасно зменшує тиск у гальмівній магістралі, запобігаючи блокуванню коліс і зберігаючи керованість автомобіля.
Коли датчик виходить з ладу, на панелі приладів загоряється індикатор АБС. Система відключається, а разом з нею часто припиняють працювати функції курсової стійкості та антипробуксовки. Звичайні гальма залишаються працездатними, проте на слизькому покритті ризик замету зростає в рази. Перевірка датчика АБС дозволяє швидко виявити проблему та уникнути небезпечних ситуацій.
Діагностика включає кілька рівнів: від простого візуального огляду до електронних вимірювань. Важливо розрізняти пасивні та активні датчики, адже методи перевірки для них суттєво відрізняються. Дотримання правильної послідовності та обережності дає точні результати навіть у домашніх умовах.
Основні симптоми несправності датчика АБС
Найпоширеніший і найочевидніший симптом — постійне горіння або миготіння лампи АБС на приладовій панелі. Після ввімкнення запалювання індикатор повинен згаснути протягом 2–6 секунд після завершення самодіагностики. Якщо лампа залишається увімкненою або загоряється під час руху — система фіксує несправність.
Другий характерний прояв — відсутність роботи АБС під час екстреного гальмування на слизькому покритті. Колеса блокуються, автомобіль може піти в замет, а педаль гальма не пульсує характерним чином. У деяких випадках водій помічає додаткові індикатори: ESP, TCS або CHECK ENGINE.
Іноді несправність проявляється кодами помилок під час діагностики. Найчастіше це коди групи C, які вказують на конкретне колесо або тип несправності: обрив ланцюга, коротке замикання, невідповідність сигналу або відсутність живлення. Рідше спостерігається нестабільна робота спідометра або активація аварійного режиму коробки передач.
Типи датчиків АБС та принцип їх роботи
Сучасні автомобілі використовують два основні типи датчиків: пасивні (індуктивні) та активні (на основі ефекту Холла або магніторезистивні). Розуміння різниці між ними критично важливе для правильної діагностики, оскільки неправильний метод перевірки може пошкодити пристрій або дати хибні результати.
| Характеристика | Пасивний датчик | Активний датчик |
|---|---|---|
| Принцип роботи | Котушка з феромагнітним сердечником генерує змінну напругу від обертання зубчастого імпульсного кільця | Вбудована електроніка з живленням від блоку керування формує прямокутний сигнал |
| Живлення | Не потребує зовнішнього живлення | Потребує постійного живлення (зазвичай 5–12 В) |
| Точність на низьких швидкостях | Працює від 3–7 км/год, менш точний | Працює від 0 км/год, висока точність |
| Метод перевірки мультиметром | Безпечний: опір та змінна напруга | Обмежений: тільки напруга живлення, опір може пошкодити електроніку |
| Поширення | Переважно на автомобілях до 2005–2010 років | Стандарт на більшості сучасних авто з ESP |
Інформація узагальнена на основі технічних матеріалів провідних виробників систем АБС.
Пасивний датчик створює синусоїдальний сигнал, амплітуда якого зростає зі швидкістю обертання колеса. Активний датчик видає стабільний прямокутний сигнал практично відразу після початку руху і точніше фіксує навіть мінімальні зміни швидкості. На більшості автомобілів після 2010 року встановлені саме активні датчики, часто інтегровані з маточиною колеса.
Підготовка до перевірки та необхідні інструменти
Перед початком робіт забезпечте безпеку. Автомобіль має стояти на рівній твердій поверхні. Використовуйте домкрат та надійні підставки під пороги. Зніміть негативну клему акумулятора лише за потреби — на деяких моделях це може призвести до скидання адаптацій блоку керування.
Для повноцінної діагностики знадобляться: якісний мультиметр з режимами омметра та вимірювання змінної напруги, OBD-сканер з підтримкою ABS (ELM327 з відповідним програмним забезпеченням або професійний пристрій), домкрат та підставки, набір ключів і головок, щітка та очищувач контактів, а також технічна документація конкретної моделі автомобіля. Осцилограф значно підвищує точність, але не є обов’язковим для початкової перевірки.
Завжди починайте з читання кодів помилок. Це найшвидший спосіб локалізувати проблему та уникнути зайвих розбірок. Якщо сканер показує помилку по конкретному колесу — перевірте саме цей датчик у першу чергу.
Візуальний огляд та базова діагностика
Багато несправностей датчика АБС мають механічну природу і виявляються при простому огляді. Піддомкратьте автомобіль, зніміть колесо та уважно огляньте датчик, його кріплення, проводку та імпульсне кільце (якщо воно доступне для огляду).
- Перевірте цілісність корпусу датчика — тріщини, сколи або сліди ударів свідчать про пошкодження.
- Огляньте джгут проводів на наявність потертостей, перегинів та слідів корозії, особливо в зонах руху підвіски.
- Очистіть роз’єм від бруду, окислів та вологи. Зелений наліт на контактах — поширена причина поганого контакту.
- Перевірте зазор між датчиком та імпульсним кільцем (зазвичай 0,5–1,5 мм). Надмірний люфт маточини порушує цей зазор і спотворює сигнал.
- Огляньте зубці або магнітні сектори імпульсного кільця на відсутність пошкоджень, забруднення або прилипання металевих часток.
Після очищення та візуальної перевірки підключіть роз’єм назад і виконайте тестову поїздку. Іноді проблема зникає після відновлення контакту. Якщо лампа АБС продовжує горіти — переходьте до електронної діагностики.
Діагностика за допомогою OBD-сканера
Сучасний OBD-сканер з підтримкою ABS — найефективніший перший інструмент. Він дозволяє зчитати коди помилок, переглянути параметри в реальному часі та порівняти показання датчиків усіх коліс. Підключіть пристрій до діагностичного роз’єму, запустіть двигун або ввімкніть запалювання та оберіть режим читання кодів ABS/ESP.
Типові коди вказують на конкретне колесо: C0035 — ліве переднє, C0040 — праве переднє тощо. Код може означати обрив, коротке замикання, невідповідність сигналу або проблему з живленням. Деякі сканери показують графік швидкості обертання коліс — обертайте кожне колесо по черзі та порівнюйте амплітуду та стабільність сигналу.
Якщо сканер не виявляє помилок, але симптоми присутні, проблема може бути в проводці, роз’ємі або в самому блоці керування. У цьому випадку потрібна глибша перевірка з осцилографом або звернення до спеціалізованого сервісу.

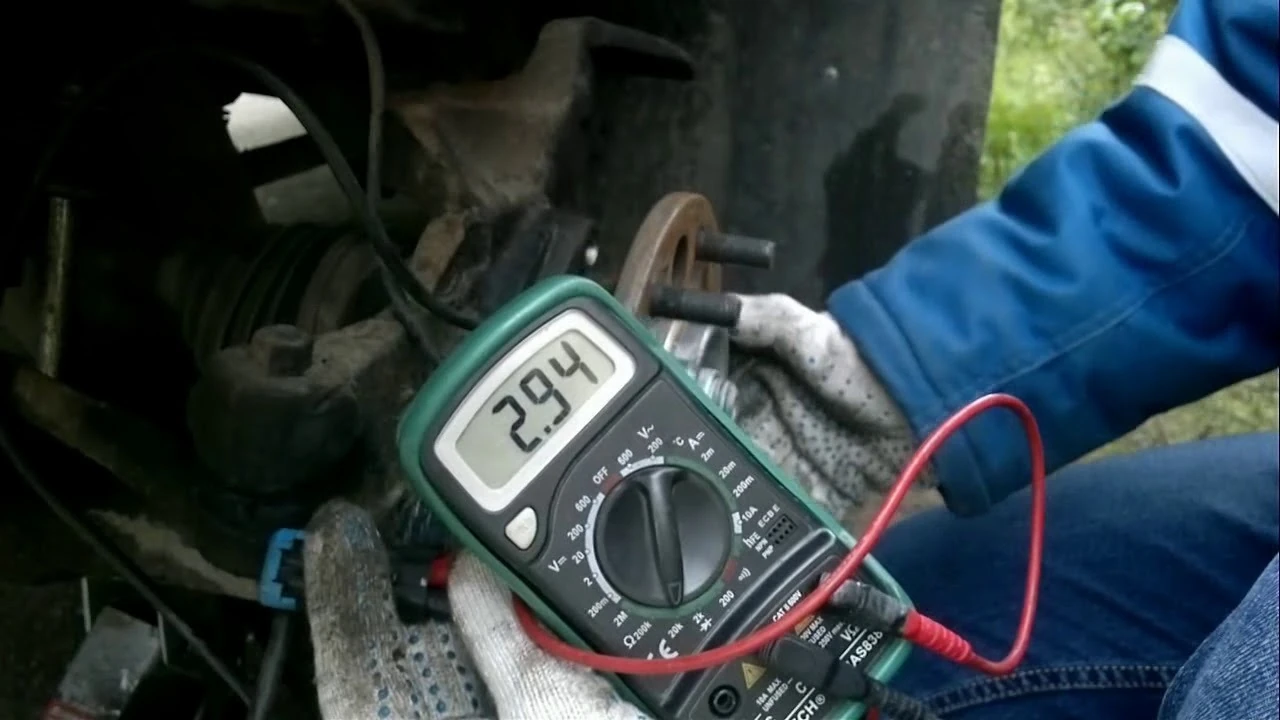

Перевірка пасивного датчика АБС мультиметром
Для пасивних індуктивних датчиків мультиметр залишається надійним і безпечним інструментом. Роботи виконуйте на піддомкраченому автомобілі з вільним обертанням колеса.
- Знайдіть і від’єднайте роз’єм датчика. Очистіть контакти.
- Переведіть мультиметр у режим вимірювання опору (омметр). Підключіть щупи до двох контактів датчика.
- Зніміть показання. Для більшості пасивних датчиків нормальне значення лежить у діапазоні 0,5–2,0 кОм. Точну норму для вашого автомобіля вказано в сервісній документації.
- Повільно проверніть колесо рукою. Опір не повинен суттєво змінюватися. Стабільне значення в межах норми свідчить про цілісність обмотки.
- Переведіть мультиметр у режим вимірювання змінної напруги (AC Voltage), діапазон 2 В або 20 В. Підключіть щупи до контактів.
- Проверніть колесо зі швидкістю приблизно один оберт за секунду. Виправний датчик генерує змінну напругу з амплітудою від 0,1 В і вище. Напруга зростає зі збільшенням швидкості обертання.
Якщо опір близький до нуля — ймовірне міжвиткове замикання в котушці. Значення, що прямує до нескінченності, вказує на обрив обмотки або проводки. Відсутність або нестабільна змінна напруга при обертанні свідчить про пошкодження датчика, неправильний зазор або дефект імпульсного кільця. Після перевірки одного датчика обов’язково порівняйте результати з протилежним колесом тієї ж осі.
Особливості перевірки активних датчиків АБС
Важливо пам’ятати: для активних датчиків АБС, які встановлюються на більшості сучасних автомобілів, використання мультиметра в режимі вимірювання опору може пошкодити вбудовану електроніку. У таких випадках обмежтеся перевіркою напруги живлення та зверніться до осцилографа або професійної діагностики.
Активний датчик потребує живлення від блоку керування АБС. Увімкніть запалювання (двигун не обов’язковий) і виміряйте постійну напругу між відповідними контактами роз’єму. Зазвичай це 5 В або напруга бортової мережі. Відсутність живлення вказує на проблему в проводці або в блоці керування.
Для перевірки сигналу активного датчика найкраще використовувати осцилограф. При обертанні колеса на екрані має з’являтися чіткий прямокутний сигнал без пропусків та спотворень. Амплітуда зазвичай стабільна і не залежить від швидкості так сильно, як у пасивних датчиків. Порівняння сигналів лівого та правого коліс однієї осі дає чітке уявлення про справність.
Якщо осцилографа немає, скористайтеся сканером з функцією перегляду даних у реальному часі. Обертайте кожне колесо по черзі та спостерігайте за показаннями швидкості. Відхилення або відсутність сигналу від одного датчика вказує на несправність.
Використання осцилографа для точної діагностики
Осцилограф дозволяє побачити форму сигналу та виявити дефекти, які не фіксує мультиметр. Підключіть канал осцилографа до контактів датчика, встановіть відповідну розгортку та амплітуду. Проверніть колесо вручну або на невеликій швидкості на підйомнику.
Для пасивного датчика сигнал має синусоїдальну форму, амплітуда зростає зі швидкістю. Для активного — чіткі прямокутні імпульси. Будь-які пропуски, спотворення форми, нерівномірна амплітуда або наявність перешкод свідчать про пошкодження датчика, кільця або проводки. Порівняйте осцилограми всіх чотирьох датчиків — вони мають бути подібними за формою та амплітудою при однаковій швидкості обертання.
Осцилограф особливо корисний при діагностиці проблем, які проявляються тільки на певних швидкостях або під навантаженням. У багатьох випадках саме цей інструмент дозволяє відрізнити несправність датчика від проблем з імпульсним кільцем або маточиною.
Поширені причини виходу з ладу датчика АБС
Найчастіша причина — механічні пошкодження та забруднення. Датчик розташований у зоні активного впливу дорожнього бруду, води, солі взимку та каменів. Корозія контактів роз’єму, перетирання проводки об елементи підвіски та пошкодження імпульсного кільця трапляються регулярно.
Надмірний люфт маточини колеса порушує зазор між датчиком та кільцем, що призводить до ослаблення сигналу або його повної відсутності. Після заміни маточини або підшипника обов’язково перевіряйте стан магнітного або зубчастого кільця — воно часто інтегроване в маточину.
Рідше зустрічаються внутрішні несправності самого датчика: обрив обмотки, вихід з ладу електроніки активного датчика або заводський брак. У цих випадках датчик підлягає заміні. Ремонт обмотки або електроніки зазвичай недоцільний.
Коли краще звернутися до сервісу
Самостійна перевірка ефективна при наявності досвіду роботи з електрообладнанням та необхідних інструментів. Якщо ви не впевнені у типі датчика на вашому автомобілі, не маєте осцилографа або сканера з розширеною підтримкою ABS — зверніться до кваліфікованого сервісу.
Професійна діагностика займає 30–60 хвилин і включає повну перевірку системи, тестування на підйомнику та, за потреби, заміну датчика з дотриманням усіх технічних вимог. Після заміни обов’язково виконайте тестову поїздку та перевірте зникнення кодів помилок.
Пам’ятайте, що справна система АБС — це не просто індикатор на панелі, а реальна система безпеки, яка щодня захищає вас та пасажирів. Регулярна перевірка датчиків під час сезонного обслуговування, особливо перед зимовим періодом, значно знижує ризик несподіваних відмов на дорозі. Якщо після всіх перевірок проблема залишається — не ігноруйте її. Якісна діагностика та своєчасна заміна несправного датчика повертають автомобілю повну функціональність систем активної безпеки.
