Коли водій натискає педаль зчеплення на світлофорі, двигун продовжує працювати на холостих обертах, а автомобіль залишається нерухомим. Муфта зчеплення в цей момент розриває механічний зв’язок між колінчастим валом і первинним валом коробки передач. Саме цей короткочасний розрив дозволяє уникнути зупинки двигуна та підготувати трансмісію до наступного руху.
Муфта зчеплення — це керований фрикційний механізм, розташований між двигуном і коробкою передач. Вона передає крутний момент від силового агрегату до трансмісії, забезпечує плавне його наростання під час рушання та повністю припиняє передачу під час перемикання передач або зупинки. Без такого пристрою експлуатація автомобіля з механічною або роботизованою трансмісією стала б неможливою або вкрай небезпечною для вузлів.
У сучасних легкових і комерційних автомобілях муфта зчеплення виконує кілька взаємопов’язаних завдань одночасно: захищає шестерні від ударних навантажень, дає змогу двигуну працювати незалежно від коліс і регулює швидкість передачі моменту. Розглянемо, як саме це реалізується конструктивно та чому альтернативні рішення не можуть повністю замінити класичну фрикційну муфту.
Основні функції муфти зчеплення в трансмісії
Першочергове завдання — короткочасне роз’єднання двигуна та трансмісії. Під час перемикання передач шестерні коробки повинні зачепитися без різниці кутових швидкостей. Якщо момент продовжує надходити, зуби зіштовхуються з ударом, що призводить до прискореного зносу синхронізаторів, шестерень і валів. Муфта повністю усуває цей момент, даючи трансмісії час на синхронізацію.
Друга функція — плавне з’єднання після роз’єднання. При відпусканні педалі диски поступово притискаються один до одного. У фазі часткового ковзання крутний момент наростає плавно, без ривка. Це критично важливо під час рушання з місця: двигун розвиває достатній момент, а трансмісія отримує його поступово, не створюючи надмірного навантаження на зчеплення коліс з дорогою.
Муфта зчеплення захищає трансмісію від динамічних перевантажень, дозволяючи контрольовану пробуксовку дисків у ситуаціях різкого зростання опору руху — наприклад, при попаданні колеса в яму або під час буксування на слизькому покритті.
Третя функція — захист двигуна і трансмісії від інерційних моментів. При різкому гальмуванні або зміні навантаження без муфти інерція обертових мас трансмісії могла б передатися назад на колінчастий вал, викликаючи перевищення допустимих напружень. Фрикційне ковзання поглинає частину цієї енергії у вигляді тепла, яке потім розсіюється в навколишнє середовище.
Принцип роботи та основні компоненти

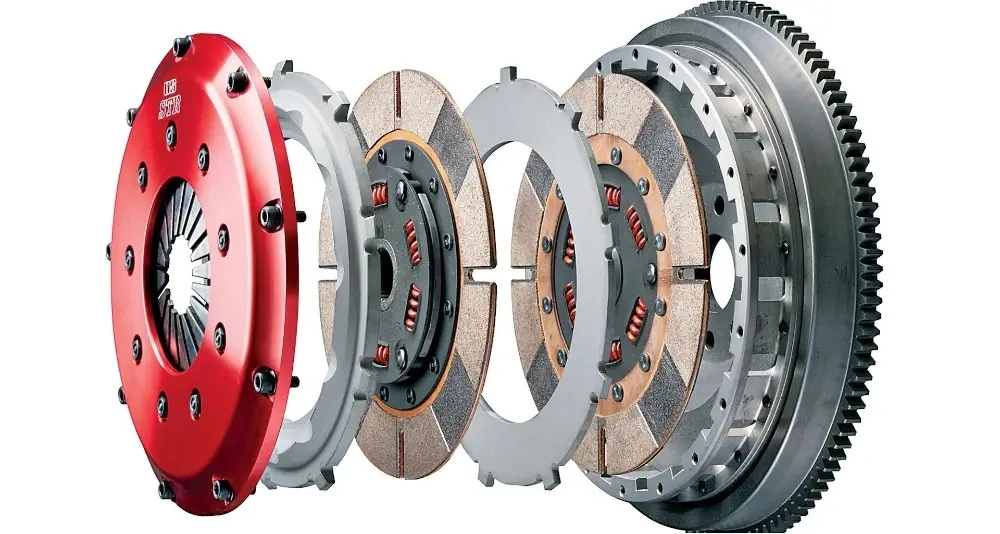

Більшість легкових автомобілів в Україні оснащені однодисковою сухою фрикційною муфтою. Ведучий елемент — маховик двигуна — жорстко з’єднаний з колінчастим валом. На маховик через натискний диск (кошик) тиснуть пружини діафрагмового типу або набір циліндричних пружин. Між маховиком і натискним диском розміщується ведений диск з фрикційними накладками з обох боків. Ведений диск з’єднаний шліцами з первинним валом коробки передач.
У ввімкненому стані пружини притискають натискний диск до веденого, а той — до маховика. Сила тертя між накладками та робочими поверхнями передає повний крутний момент двигуна без пробуксовування. Крутний момент, що передається, визначається добутком сили притискання, коефіцієнта тертя та середнього радіуса тертя. При правильному розрахунку пробуксовка відсутня навіть на максимальному моменті двигуна.
Для вимикання водій натискає педаль. Зусилля передається через механічний трос або гідравлічний привід на вилку вимкнення. Вилка переміщує муфту вимкнення з вижимним підшипником уздовж первинного вала. Підшипник впливає на пелюстки діафрагмової пружини або важелі, відводячи натискний диск від веденого. Утворюється зазор, тертя зникає, і крутний момент перестає передаватися. При плавному відпусканні педалі зазор зменшується поступово, і фаза ковзання забезпечує м’яке наростання моменту.
Повне вимикання муфти зчеплення досягається лише за наявності достатнього вільного ходу педалі та правильного регулювання зазору між вижимним підшипником і пелюстками пружини; відхилення від норми призводить або до неповного роз’єднання, або до постійного підтискання диска.
Типи муфт зчеплення та їх застосування
Окрім класичної однодискової сухої конструкції, застосовують багатодискові мокрі муфти, де диски працюють у масляній ванні. Мокре тертя забезпечує краще охолодження та вищу зносостійкість при великих моментах, тому такі муфти використовують у потужних позашляховиках, вантажівках і роботизованих коробках з подвійним зчепленням. Відцентрові муфти зустрічаються рідше — переважно в мототехніці та деяких варіаторах, де включення відбувається автоматично зі зростанням обертів.
| Тип муфти | Кількість дисків / середовище | Основне застосування | Переваги в експлуатації |
|---|---|---|---|
| Однодискова суха | Один диск, повітряне охолодження | Легкові автомобілі з механічною КПП | Простота, низька вартість, добра тепловіддача при помірних навантаженнях |
| Багатодискова мокра | Кілька дисків у маслі | Автоматичні та роботизовані трансмісії високої потужності | Висока здатність передавати момент, ефективне охолодження, тривалий ресурс |
| Подвійна (DSG/DCT) | Два незалежні диски (сухі або мокрі) | Преселективні роботизовані коробки передач | Перемикання без розриву потоку потужності, час перемикання 0,05–0,1 с |
У таблиці наведено узагальнені характеристики типів муфт, що застосовуються в сучасних трансмісіях легкових і легких комерційних автомобілів.
Муфта зчеплення в різних типах трансмісій
У класичній механічній коробці передач муфта зчеплення — єдиний елемент, що дозволяє водієві вручну керувати з’єднанням двигуна і трансмісії. Водій самостійно вибирає момент умикання та вимикання, контролюючи плавність за допомогою педалі.
В автоматичних трансмісіях традиційну педаль зчеплення відсутня. Її функцію частково виконує гідротрансформатор — гідравлічна муфта, що передає момент через потік рідини. Проте для фіксації певних передач і блокування гідротрансформатора на високих швидкостях використовують пакети фрикційних дисків — по суті, багатодискові мокрі муфти зчеплення, керовані гідравлікою та електронікою. Вони забезпечують жорстке з’єднання без ковзання, підвищуючи паливну економічність.
Найбільш просунутою реалізацією є коробки з подвійним зчепленням (DSG, DCT). Дві незалежні муфти зчеплення обслуговують два первинні вали: один — для непарних передач і заднього ходу, другий — для парних. Поки автомобіль рухається на одній передачі, наступна вже підготовлена на другому валу. Електронний блок керування (мехатронік) у момент перемикання розмикає одну муфту і замикає другу за частки секунди. Потік потужності практично не переривається, що забезпечує прискорення без провалів тяги та знижує витрату палива порівняно з класичними автоматами.
У коробках з подвійним зчепленням одна муфта завжди передає момент, а друга — у стані готовності; це дозволяє досягти часу перемикання, недосяжного для традиційної механічної трансмісії з однією муфтою.
Вплив справності муфти на довговічність трансмісії
Знос фрикційних накладок веденого диска призводить до збільшення вільного ходу педалі та появи пробуксовування. При цьому двигун розвиває оберти, а швидкість автомобіля зростає повільніше — частина енергії перетворюється на тепло в зоні тертя. Тривале ковзання перегріває диск, кошик і маховик, викликає короблення поверхонь і прискорений знос синхронізаторів коробки передач.
Неповне вимикання муфти (через зношений вижимний підшипник, неправильне регулювання або деформацію диска) призводить до того, що шестерні коробки продовжують обертатися під навантаженням під час перемикання. Результат — характерне хрускотіння, прискорений знос зубів і, у важких випадках, руйнування синхронізаторів або валів. Тому регулярна перевірка вільного ходу педалі та стану приводу безпосередньо впливає на ресурс усієї трансмісії.
У вологих багатодискових муфтах і системах DSG якість і рівень робочої рідини відіграють вирішальну роль. Забруднене або окислене масло погіршує фрикційні властивості дисків, викликає вібрації та прискорює знос мехатроніка. Виробники рекомендують заміну рідини в чітко визначені інтервали, особливо в умовах експлуатації з частими пробками та високими температурами навколишнього середовища.
Муфта зчеплення залишається незамінним елементом трансмісії навіть у 2026 році. У механічних коробках вона забезпечує повний контроль водія над з’єднанням двигуна і коліс. У автоматичних і роботизованих системах її функції розподілені між гідротрансформатором, пакетами фрикціонів та подвійними муфтами, але принцип — контрольована передача і переривання крутного моменту — залишається незмінним. Правильна експлуатація та своєчасне обслуговування цього вузла безпосередньо визначають плавність роботи, паливну економічність і загальний ресурс трансмісії автомобіля.
