Літій-іонні акумулятори забезпечують енергією смартфони, ноутбуки, електромобілі та системи зберігання сонячної енергії. Їхня ефективність і безпека безпосередньо залежать від внутрішньої архітектури — точного поєднання матеріалів, товщини шарів та взаємодії компонентів.
У центрі конструкції лежить зворотне переміщення іонів літію між двома електродами через електропровідне середовище. Цей процес називають «гойдалковим механізмом». Він дозволяє накопичувати та віддавати енергію сотні й тисячі разів без руйнування базової структури.
Розуміння будови допомагає пояснити, чому одні акумулятори служать 8–10 років у стаціонарних системах, а інші втрачають ємність уже за 2–3 роки в електромобілях. Кожен елемент конструкції виконує суворо визначену функцію, і порушення балансу призводить до зниження продуктивності або зростання ризиків.
Основні компоненти літій-іонного акумулятора

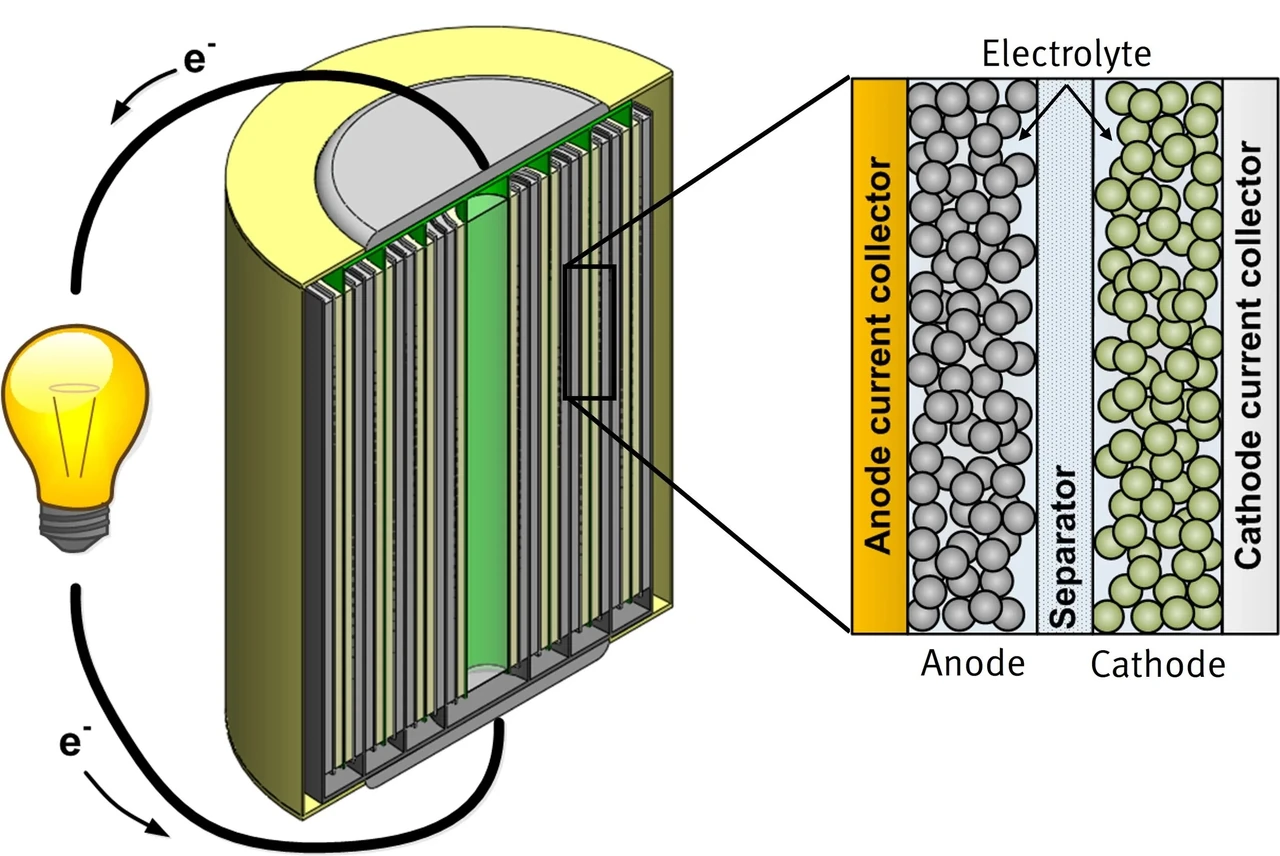

Типова комірка містить чотири базові елементи: анод, катод, електроліт і сепаратор. До них додаються струмознімачі, зв’язуючі речовини та токопровідні добавки. Усі компоненти зібрані в герметичний корпус — циліндричний, призматичний або пакетний (pouch).
Анод — негативний електрод — зазвичай являє собою мідну фольгу товщиною 8–12 мкм, покриту шаром графіту або суміші графіту з кремнієм. Графіт має шарувату структуру, подібну до стопки аркушів паперу. Під час заряджання іони літію проникають між цими шарами й утворюють сполуку LiC₆. Теоретична ємність графіту становить 372 мА·год/г. Кремній додають для підвищення ємності, проте він значно розширюється під час літіювання, тому використовують наночастинки або композитні матеріали.
Катод — позитивний електрод — наноситься на алюмінієву фольгу товщиною 12–20 мкм. Найпоширеніші матеріали: шаруваті оксиди (NMC — літій-нікель-марганець-кобальт, NCA), фосфат літію-заліза (LFP) та шпінелі. Катод визначає напругу комірки та її енергетичну щільність. LFP забезпечує кращу термічну стабільність і довший ресурс, тоді як NMC/NCA дають вищу питому енергію.
Електроліт — рідкий або гелевий розчин солі літію (найчастіше LiPF₆) в суміші органічних карбонатів (етиленкарбонат, диметилкарбонат). Він забезпечує транспорт іонів літію між електродами зі швидкістю, що визначає потужність акумулятора. Сучасні електроліти містять добавки для формування стабільного твердоелектролітного міжфазного шару (SEI) на аноді та підвищення вогнестійкості.
Сепаратор — тонка пориста плівка з поліетилену або поліпропілену товщиною 10–25 мкм і пористістю 40–50 %. Він запобігає прямому контакту анода й катода, пропускаючи лише іони літію. При перегріві сепаратор частково плавиться й закриває пори, перериваючи струм і запобігаючи тепловому розгону.
Струмознімачі (мідна фольга на аноді, алюмінієва — на катоді) збирають електрони та передають їх до зовнішнього кола. Без них внутрішній опір комірки зростав би в рази.
Сепаратор і електроліт разом утворюють критичний бар’єр безпеки: вони дозволяють іонам рухатися, але блокують електрони всередині комірки, запобігаючи короткому замиканню та тепловому розгону.
Збірка комірки відбувається в сухих кімнатах. Електроди нарізають, укладають або згортають у «рулончик» (jelly-roll) з сепаратором між ними, приварюють струмовиводи, поміщають у корпус, заливають електроліт і герметизують. Після цього проводять формування — перший заряд, під час якого утворюється SEI-шар. Цей шар захищає анод від подальшого розкладання електроліту, але поступово потовщується й підвищує внутрішній опір.
Принцип роботи акумулятора
Під час розряду на аноді відбувається окиснення: іони літію виходять із графітової структури, а електрони рухаються зовнішнім колом до катода. На катоді відбувається відновлення — іони літію вбудовуються в кристалічну решітку матеріалу катода. Різниця електрохімічних потенціалів між електродами створює напругу 3,2–3,7 В залежно від хімії.
Під час заряду зовнішнє джерело живлення примусово переміщує іони літію назад на анод. Процес повністю зворотний, доки не переважають побічні реакції: зростання SEI, розчинення перехідних металів катода чи утворення дендритів літію.
Ідеальна робота акумулятора — це чиста інтеркаляція іонів літію без руйнування кристалічних структур електродів. Саме тому ресурс комірки може сягати кількох тисяч циклів при правильній експлуатації.
Від комірки до акумуляторної батареї
В смартфоні чи ноутбуці зазвичай використовують одну або кілька пакетних комірок. В електромобілі — тисячі циліндричних або призматичних комірок об’єднують у модулі, а модулі — у батарею. До пакету додають систему керування батареєю (BMS), рідинне або повітряне охолодження, запобіжники та контактні системи. Така ієрархічна будова дозволяє масштабувати ємність до сотень кіловат-годин і забезпечувати безпеку на рівні всього автомобіля.
Порівняння будови різних типів акумуляторів
| Тип | Анод / Катод | Електроліт | Енергетична щільність, Вт·год/кг | Циклічний ресурс (приблизно) |
|---|---|---|---|---|
| Свинцево-кислотний | Свинець / Діоксид свинцю | Водний розчин H₂SO₄ | 30–50 | 300–800 |
| Літій-іонний NMC/NCA | Графіт / Шаруватий оксид | Органічний з LiPF₆ | 150–250 | 500–2000 |
| Літій-іонний LFP | Графіт / LiFePO₄ | Органічний з LiPF₆ | 90–160 | 2000–4000+ |
| Твердотільний (перспектива 2027+) | Літій-метал / Високоенергетичний | Твердий (кераміка/полімер) | 250–400 (прогноз) | >3000 (очікується) |
Дані узагальнено з відкритих наукових матеріалів та звітів галузі.
Свинцево-кислотні акумулятори досі домінують у стартерних батареях автомобілів завдяки низькій вартості та високому струму холодного пуску. Літій-іонні технології переважають там, де критичні маса, об’єм і ресурс. LFP-варіанти обирають для стаціонарних систем зберігання енергії та комерційного транспорту через підвищену безпеку.
Інновації в будові акумуляторів станом на 2026 рік
Основні напрямки вдосконалення — підвищення енергетичної щільності та безпеки. Кремнієві аноди вже застосовують у деяких серійних комірках, додаючи 10–30 % ємності порівняно з чистим графітом. Катоди з високим вмістом нікелю (Ni > 80 %) дозволяють підняти напругу та ємність, але вимагають точнішого контролю структури, щоб уникнути мікротріщин.
Твердотільні акумулятори замінюють рідкий електроліт на твердий (сульфіди, оксиди або полімери). Це усуває потребу в традиційному сепараторі, дозволяє використовувати анод з металевого літію та підвищує напругу комірки. Очікується зростання щільності енергії на 30–100 % і значне підвищення безпеки. Масове виробництво планують запустити вже у 2027 році.
Перехід на твердотільну архітектуру — один із найважливіших кроків у еволюції будови акумулятора, оскільки він одночасно вирішує проблеми займистості та дозволяє суттєво збільшити запас ходу електромобілів.
Деградація акумулятора також тісно пов’язана з будовою: потовщення SEI-шару, розтріскування частинок катода та втрата контакту активного матеріалу зі струмознімачем. Сучасні системи BMS та алгоритми заряду мінімізують ці процеси.
Розуміння внутрішньої будови акумулятора дає практичні переваги: дозволяє правильно підбирати зарядні пристрої, уникати глибоких розрядів і перегріву, а також обґрунтовано обирати технологію для конкретного застосування — від побутового накопичувача енергії до електровантажівки. У 2026 році літій-іонні рішення залишаються домінуючими, а твердотільні технології вже переходять із лабораторій у пілотне виробництво, обіцяючи наступний якісний стрибок у щільності енергії та безпеці.
