Коли одне колесо провідної осі потрапляє на слизьку ділянку — лід, глибоку калюжу чи розмитий ґрунт — а друге залишається на твердій поверхні, автомобіль часто зупиняється. Двигун працює, трансмісія передає момент, але рух відсутній. Саме в такі моменти проявляється обмеження звичайного відкритого диференціала: він розподіляє крутний момент порівну між колесами, тому вся потужність іде на буксуюче колесо, а зчеплене залишається без тяги.
Блокування диференціалу вирішує цю проблему. Воно обмежує або повністю усуває різницю швидкостей обертання коліс однієї осі (або осей між собою), змушуючи механізм перенаправляти момент на колесо з кращим зчепленням. У результаті автомобіль отримує можливість продовжити рух навіть у складних умовах, характерних для українських доріг — весняного бездоріжжя, зимового снігу чи літніх дощів на ґрунтовках.
Системи блокування бувають різними за конструкцією та ступенем втручання. Одні вимагають активних дій водія, інші працюють автоматично. Розуміння принципів їх роботи дозволяє правильно обирати режим руху, уникати пошкоджень трансмісії та максимально ефективно використовувати можливості повнопривідної техніки.
Як влаштований звичайний диференціал і чому він безсилий у складних умовах

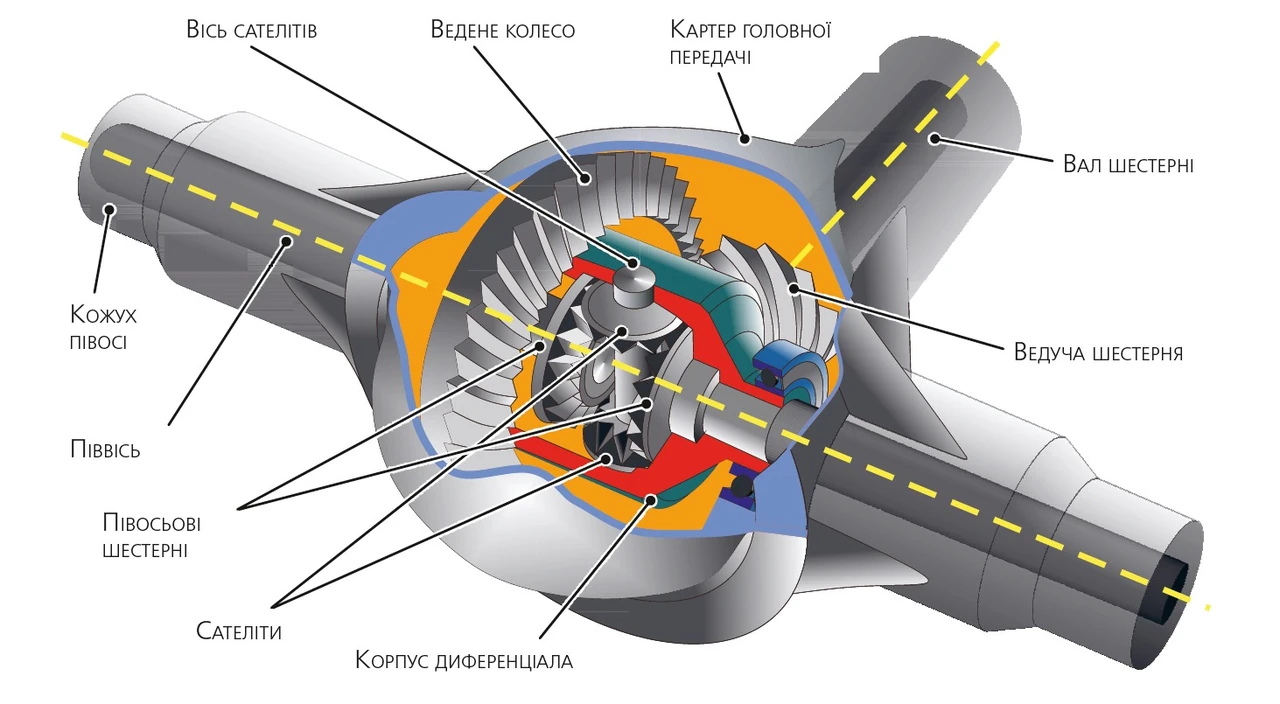

Звичайний відкритий диференціал — це планетарний механізм у корпусі моста, що складається з конічних шестерень: двох півосьових і кількох сателітів на осі. Його головна функція — дозволяти колесам однієї осі обертатися з різною швидкістю під час повороту. Зовнішнє колесо проходить довший шлях, тому обертається швидше, а внутрішнє — повільніше. При цьому крутний момент розподіляється порівну між обома колесами.
Проблема виникає, коли зчеплення коліс з дорогою різне. Якщо одне колесо втрачає контакт або потрапляє на слизьку поверхню, опір обертанню падає майже до нуля. Відкритий диференціал миттєво перекидає весь наявний момент на це колесо. Друге колесо, яке має зчеплення, залишається без потужності. Автомобіль «танцює» на місці, хоча двигун розвиває оберти. Це фізичний наслідок рівного розподілу моменту в умовах нерівного опору.
Принцип роботи блокування диференціалу
Блокування диференціалу втручається в роботу планетарного механізму. Воно або жорстко з’єднує корпус диференціала з однією з півосей, або обмежує вільне обертання сателітів. У результаті різниця кутових швидкостей коліс зменшується або зникає повністю.
При повному блокуванні обидва колеса осі змушені обертатися з однаковою швидкістю, ніби вони сидять на суцільній осі. Крутний момент розподіляється нерівномірно: колесо з кращим зчепленням отримує стільки моменту, скільки дозволяє зчеплення, а буксуюче — мінімально або нуль. При частковому блокуванні (характерному для самоблокуючих систем) різниця швидкостей обмежується певним коефіцієнтом — зазвичай 3–5. Це компроміс, який зберігає можливість невеликої різниці швидкостей у поворотах, але значно покращує прохідність.
Блокування диференціалу дозволяє перерозподілити крутний момент так, щоб колесо з кращим зчепленням отримувало основну тягу, а буксуюче — мінімальну або нульову.
Основні види блокування диференціалу
Системи розрізняють за способом активації та ступенем блокування. Примусові (керовані водієм) дають повний контроль, але вимагають уваги. Автоматичні (самоблокуючі) працюють без втручання, реагуючи на умови руху.
Примусове блокування активується за командою водія через важіль, кнопку або перемикач. Механізм зазвичай реалізовано кулачковою муфтою, яка жорстко з’єднує корпус диференціала з піввіссю. Приводи бувають:
- механічний — система важелів і тросів (потрібна зупинка автомобіля для безпечного вмикання);
- пневматичний — пневмоциліндр, що працює від компресора (приклад — системи ARB Air Locker, популярні серед серйозних позашляховиків);
- гідравлічний — тиск рідини через циліндри;
- електричний — електродвигун або соленоїд, керований кнопкою.
Такі системи забезпечують 100% блокування, коли воно потрібне, і повністю розблоковуються для звичайної їзди.
Автоматичне (самоблокуюче) блокування реагує на різницю швидкостей або моментів без участі водія. Основні підвиди:
- дискові (фрикційні) — пакети дисків стискаються при появі різниці швидкостей, створюючи тертя;
- віскозні — силіконова рідина густіє при зсуві, передаючи момент;
- гвинтові (геліксні, Torsen-подібні) — косозубі шестерні створюють осьові зусилля, що обмежують прослизання;
- кулачкові автоматичні — жорстко блокують при різниці швидкостей, але дозволяють розблокування в поворотах;
- електронні — комп’ютер керує фрикційними пакетами або використовує гальмівну систему для імітації блокування (системи типу EDL).
| Тип блокування | Принцип дії | Ступінь блокування | Типові застосування |
|---|---|---|---|
| Примусове пневматичне/електричне | Кулачкова муфта, керована приводом | Повне (100%) | Серйозне бездоріжжя, експедиції (ARB та аналоги) |
| Дисковий LSD | Фрикційні диски, тертя при різниці швидкостей | Часткове (коефіцієнт 3–5) | Позашляховики, спортивні авто |
| Гвинтовий (Torsen) | Осьові зусилля косозубих шестерень | Часткове, залежне від моменту | Audi quattro, повнопривідні седани |
| Віскозний | Загущення силіконової рідини при зсуві | Часткове, до повного | Міжосьові диференціали повнопривідних авто |
| Кулачковий автоматичний | Розклинювання при різниці швидкостей | Повне (крім поворотів) | Позашляхова та військова техніка |
За даними uk.wikipedia.org та gepard.org.ua, вибір конкретного типу залежить від умов експлуатації: для регулярного бездоріжжя ефективніше примусове повне блокування, а для змішаного використання на дорогах і легкому бездоріжжі — самоблокуючі системи з частковим ефектом.
Коли та як правильно використовувати блокування диференціалу
Блокування диференціалу доцільно вмикати на ділянках зі зниженим зчепленням: глибокий сніг, бруд, пісок, кам’янисті схили, розмиті ґрунтовки. У цих умовах воно забезпечує передачу моменту на колеса, що зберігають контакт з поверхнею. Після подолання складної ділянки систему обов’язково розблоковують.
На твердому асфальті або бетоні блокування слід вимикати. У поворотах колеса повинні мати можливість обертатися з різною швидкістю. Заблокований диференціал змушує шини прослизати, що прискорює їх знос, збільшує навантаження на елементи трансмісії та погіршує керованість. На слизькому асфальті взимку це може призвести до втрати поперечної стійкості та заносу.
Їзда з увімкненим блокуванням на твердому асфальті призводить до прискореного зносу шин та погіршення керованості через неможливість різниці швидкостей коліс у поворотах.
Для міжосьового блокування в багатьох автомобілях рекомендується зупинка або перехід на нейтральну передачу перед вмиканням — це знижує ризик пошкодження елементів трансмісії. Сучасні електронні системи часто інтегровані з ESP та ABS, що робить їх більш безпечними, але не скасовує правила розумного використання.
Переваги, обмеження та вплив на автомобіль
Переваги блокування диференціалу очевидні на бездоріжжі: значно підвищується прохідність, зменшується ризик застрягання, з’являється можливість впевнено долати перешкоди. Самоблокуючі системи додають стабільності при прискоренні на змішаному покритті без постійного втручання водія.
Обмеження стосуються передусім ресурсу шин, підвіски та трансмісії. Постійне блокування на асфальті прискорює знос протектора через бокове прослизання в поворотах. Механічні навантаження на шестерні та підшипники зростають. Електронні системи можуть конфліктувати з ABS у певних режимах, а віскозні муфти схильні до перегріву при тривалому буксуванні.
У практиці власників повнопривідних автомобілів в Україні блокування диференціалу найчастіше стає в нагоді навесні та восени на польових дорогах, узимку в снігових заметах та під час буксирування причепів по нестабільному ґрунту. Правильний вибір типу системи та дотримання правил експлуатації дозволяють значно розширити можливості автомобіля без надмірного ризику для техніки.
Сучасні повнопривідні моделі все частіше поєднують кілька рівнів блокування — міжосьове та міжколісні — з електронним керуванням. Це дає водієві гнучкість: від легкого автоматичного підтягування моменту до повного жорсткого блокування за потреби. Розуміння принципів роботи кожного типу допомагає використовувати ці можливості максимально ефективно та безпечно.
